Комплект электротехнического оборудования и средств автоматизации управления механизмами поточно-транспортных систем "Оператор"

НАЗНАЧЕНИЕ:

Предназначен для управления по заданному алгоритму и комплексной защиты энергоприемников поточно-транспортных систем в сетях с глухозаземленной нейтралью трансформатора напряжением 0,4 кВ.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

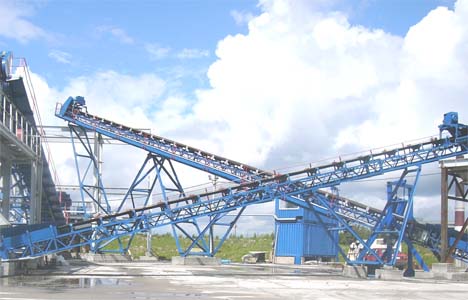

Дробильно-сортировочные установки, заводы и комплексы.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Комплект аппаратуры «ОПЕРАТОР» предназначен для управления механизмами дробильно-сортировочного комплекса в «автоматическом», «местном» и «дистанционном» режимах работы по заданному технологией алгоритму управления.

Аппаратура управления обеспечивает:

Автоматическое, дистанционное и ручное управление механизмами по заданному алгоритму с пульта управления (ПУ);
Автоматический режим скачивания материала;
Автоматический дозапуск механизмов (без остановки предыдущих);
Аварийную остановку всех механизмов с пульта управления и с каждого механизма непосредственно;
Автоматическую подачу предупредительного звукового и светового сигнала;
Контроль скорости ленточных конвейеров и их остановку при снижении на 25% от заданной;
Контроль схода ленты;
Автоматический контроль процесса загрузки бункеров;
Контроль и управление производятся с единого пульта управления;
Плавный запуск наиболее мощных потребителей (дробилки, питатели);
Регулирование производительности питателя загрузки;
Громкоговорящая связь для объявлений и радиосвязь;
Освещение механизмов и территории;
Источники питания пониженным напряжением ; переносных светильников;
Защита кабельной продукции от механических повреждений (прокладка в металлических коробах).

СОСТАВ ОБОРУДОВАНИЯ "ОПЕРАТОР":

2-ой этаж блока - кабина управления (операторская) представляет собой утепленный металлический 20-ти футовый контейнер (2400х2600х6000) с современной внутренней отделкой, оснащенной системой освещения, отопления и кондиционирования воздуха.

Внутри помещения «Операторской» расположены: пульт управления – с мнемосхемой цепи аппаратов (либо управление с ПК), устройство громкоговорящего оповещения , шкафы блоков управления , шкаф автоматизации технологического процесса , шкаф для одежды и тумбочка для документов, шкафов управления ДСУ.

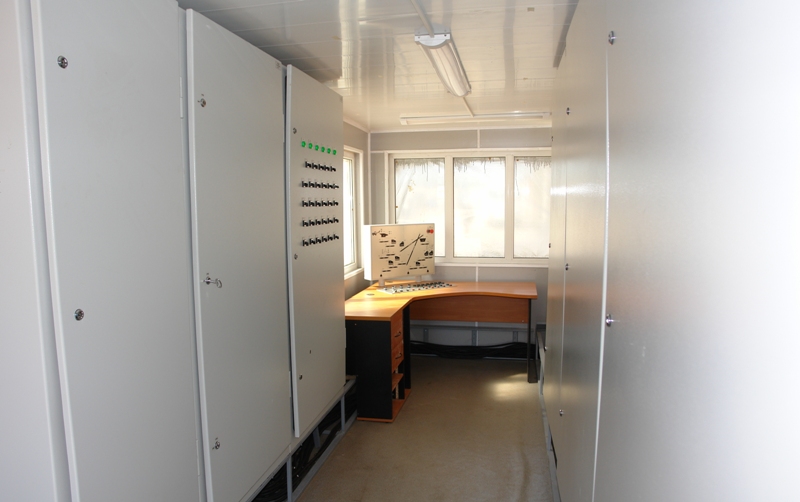

Кабина управления

1-ый этаж блока – представляет собой также утепленный металлический 20-ти футовый контейнер (2400х2600х6000) с внутренней отделкой окрашеным оцинкованным листом , оснащенный системой освещения, отопления, в одном отсеке которого расположены шкаф ввода электроэнергии и шкафы блоков управления. В другом отсеке расположена мастерская, где находятся: верстак, сверлильный и заточной станки, электросварочный аппарат, слесарные тиски (по согласованию с Заказчиком).

В состав комплекта входит вся необходимая кабельная продукция , м/конструкции для прокладки кабеля , датчики контроля и положения , светофоры, светильники , звуковые сигнализаторы и т.п.

Типовой комплект силовых

шкафов управления ДСУ

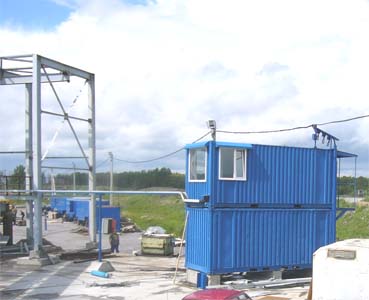

Варианты исполнения кабины оператора

Мнемосхема цепи аппаратов

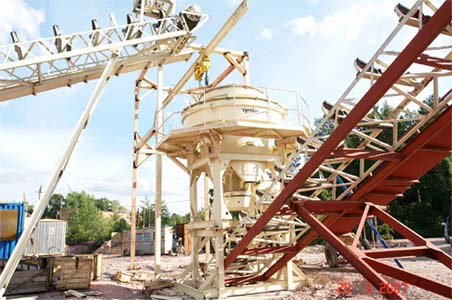

Вариант технологической схемы дробильно-сортировочного комплекса.

П1 - питатель; П2, П4, П6…П10 - ленточные конвейеры; П3 – дробилка; П5 – грохот

ОСОБЕННОСТИ:

Комплект электротехничсекого оборудования «Оператор» - аппаратура нового технического уровня, в конструкции которой используются комплектующие передовых мировых фирм в области электротехники (Schneider Electric, ABB, OEZ), применение которых позволяет обеспечить:

управление и защиту электродвигателей по категории применения АС-3, АС-4;
отключение электрооборудования и кабельной сети при режимах к.з. и перегрузке;
высокое быстродействие отключения;
уменьшение величины и времени протекания тока к.з.;
соблюдение условий селективности защиты кабельной сети и уменьшение зоны действия к.з.;
повышение надежности и ресурса работы контактора , т.к. он не участвует в режимах аварийного отключения токов к.з. и перегрузки (применение автоматических выключателей с комбинированными расцепителями).

Таким образом, получая от «Заказчика» техническое задание , схему цепи аппаратов, планы и разрезы комплекса , «Заказчик» получает весь комплекс услуг от проекта до пусконаладки.

Комплект «ОПЕРАТОР» легко транспортируется в любую точку страны.

Время выполнения электромонтажных и пусконаладочных работ составляет порядка от 2-х до 4-х недель с обучением обслуживающего персонала.

Компанией «ШЭЛА», начиная с 1999 г. произведено порядка 20-ти таких комплексов.

В состав комплекта аппаратуры «ОПЕРАТОР» входят следующие типы устройств:
