Выключатель рудничный типа ВР-160Р...ВР-1000Р

НАЗНАЧЕНИЕ:

   Выключатель рудничный автоматического типа ВР-160Р...ВР-1000Р предназначены для работы в трехфазных сетях переменного тока с изолированной или глухозаземленной нейтралью для защиты фидерных сетей и электрических установок от токов к.з. и перегрузки, а также для оперативных включений и отключений электрических цепей при нормальных режимах работы сети.

   Исполнение – РН-1;    Степень защиты –  IР54.

ОБЛАСТЬ  ПРИМЕНЕНИЯ:

• горно - рудная промышленность;
• предприятия минерально-сырьевого комплекса и строительной индустрии;
• дробильно-сортировочные и обогатительные фабрики;
• шахты, разрезы  и другие предприятия не опасные по взрыву  газа и пыли.

СТРУКТУРА   УСЛОВНОГО  ОБОЗНАЧЕНИЯ  ВЫКЛЮЧАТЕЛЯ:

ФУНКЦИОНАЛЬНЫЕ   ВОЗМОЖНОСТИ   ВЫКЛЮЧАТЕЛЕЙ:

Наименование функций	ВР 160Р ВР 250Р ВР 400Р ВР 630Р ВР 1000Р	ВР250ДО ВР400ДО ВР630ДО ВР1000ДО	ВР250ДУ ВР400ДУ ВР630ДУ ВР1000ДУ
Ручное управление (В-О)	+	+	+
Дистанционное отключение (аварийное)	-	+	+
Дистанционное управление (В-О)	-	-	+
Защита цепей дистанционного управления от потери управляемости  при обрыве или  замыкании жил	-	+	+
Защита  от увеличении сопротивления цепи дистанционного управления	-	+	+
Нулевая защита	-	+	+
Защита от токов КЗ и перегрузки (электронный расцепитель)	+	+	+
Защита от неполнофазного режима	+	+	+
Электроблокировка, предотвращающая включение выключателя  при  срабатывании МТЗ	+	+	+
Электроблокировка, предотвращающая включение выключателя при сопротивлении изоляции в сети ниже допустимого	-	+	+
Световая сигнализация:   - наличие напряжения                      «Сеть»   - срабатывание БКИ  и перегрузки  «МТЗ-П»   - срабатывание МТЗ                          «МТЗ»   - выключатель включен                     «Вкл»   - состояние цепей управления          «БУКС»   - контроль нагрузки         «Светодиод расцепителя на автомате»	+ - + + + - +	+ + + + + + +	+ + + + + + +
Проверка действия БКИ	-	+	+
Возможность подключения аппарата защитного  отключения (реле утечки)	+	+	+
Режим работы продолжительный	+	+	+

 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип	In, А	Un*, В	Износостой-кость циклы В-О		Диапазон уставок рабочего тока Ir(A)	Диапазон уставок тока макс. расцепителя Im(А)	t откл мс
			Мех.	Элек.
ВР-160	160	660;380	30000	3000	(0,4÷1) In	200÷ 2400	10
ВР-250	250		30000	3000		350÷ 2500
ВР-400	400		20000	5000		500÷ 6000
ВР - 630	630		20000	5000		800÷ 7000
ВР-800	800		20000	3000		1000÷12000
ВР-1000	1000		10000	4000		1250÷14000

УСЛОВИЯ  ЭКСПЛУАТАЦИИ:

• температура окружающей среды …………………………………………………………………..от –25°до +40°С
• высота над уровнем моря, м ………………………………………………………………………………….до 1000
• запыленность, мг/мâ…………………………………………………………………………………..….….……до 100
• относительная влажность воздуха при температуре  35°±2°С………………………………………...... 98± 2 %
• окружающая среда……………………………………………………………………………....... невзрывоопасная
• нормальное рабочее положение выключателя в пространстве…………………………..……....вертикальное
• допустимый  наклон от нормального положения………………….…………………………………...……..до 25°
• способ установки……………………... на горизонтальной плоскости или крепление на вертикальной стене

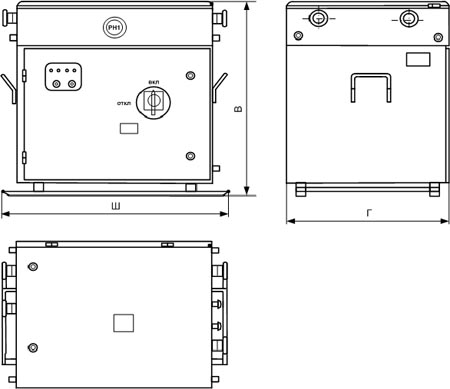

ГАБАРИТНЫЕ  РАЗМЕРЫ И МАССА:



Тип		Габарит Ш×В×Г,  мм	Вес, кг
ВР-160Р	740х620х390		53
ВР-250Р	740х620х390		55
ВР-400Р	890х780х480		83
ВР-630Р	890х780х480		89
ВР-800Р,1000Р	950х980х480		105



Тип	Габарит Ш×В×Г,  мм	Вес, кг
ВР-160ДО1Е	830х770х420	88
ВР-250ДО1Е
ВР-400ДО1Е	850х800х420	92
ВР-630ДО1Е
ВР-800ДО1Е	950х980х480	106
ВР-1000ДО1Е

Тип	Габарит Ш×В×Г,  мм	Вес, кг
ВР-160Р-РУ	820х780х420	77
ВР-250Р-РУ
ВР-400Р-РУ
ВР-630Р-РУ	920х780х420	89
ВР-800Р-РУ	980х1000х480	120
ВР-1000Р-РУ
