Выключатель рудничный постоянного тока типа ВАРП-500...ВАРП-1000

НАЗНАЧЕНИЕ:

Выключатель автоматический рудничный постоянного тока типа ВАРП-500, ВАРП-1000 предназначены для применения в сетях постоянного тока для защиты от токов короткого замыкания и перегрузки, а также для оперативных включений и отключений участков сети в условиях угольных шахт, рудников и разрезов не опасных по взрыву газа и пыли.

ОСНОВНЫЕ ФУНКЦИИ:

Функции управления

ручное управление;
дистанционное включение и отключение;
проверка МТЗ;
деблокировка срабатывания защит от к.з. и перегрузки (кнопка «сброс»).

Функции защиты

1

- крышка камеры вводов

2

- дверца

3

- панель ПСУ-1П

4

- рукоятка автоматического выключателя

5

- салазки

6

- зажим заземляющий

7

- устройство запорное

8

- ручка

9

- вводы кабельные

защита от токов к.з. и перегрузки (электронный расцепитель).

Функции световой сигнализации

контроль напряжения сети - индикатор «Сеть»;
выключатель включен - индикатор «Вкл»;
режим к.з. - индикатор «МТЗ»;
режим перегрузка - индикатор «Перегрузка».

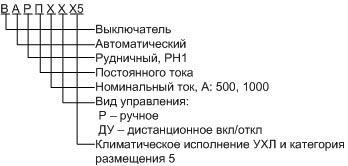

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ: ГАБАРИТНЫЕ РАЗМЕРЫ:

Габарит Ш×В×Г, мм

Вес, кг

ВАРП-500

720× 600 ×320

65

ВАРП-1000

70

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  Температура окружающей среды

от - 10°до + 35°С

Высота над уровнем моря, м

до 1000

  Запыленность, мг/м<

до 100

Относительная влажность воздуха при

t= 35°±2°С

98± 2 %

Вибрация частотой 1-35 Гц, м/с²

4,9

Нормальное рабочее положение

вертикальное

Допустимый наклон

до 25 ^оС

Окружающая среда

невзрывоопасная

Степень защиты

IP54

  Исполнение

РН1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование

In, А

Un,

пост.тока В

Тип встроен. автомата

Износостой-кость

циклы В-О

Диапазон уставок

Рабочего тока

Ir ,А (перегрузка)

МТЗ,Im,А

Мех.

Элек.

ВАРП-500

500

440

ВН630

3х-полюс.

30000

3000

250…500

800÷ 1500

ВАРП-1000

1000

440

ВL1000

3х-полюс

30000

3000

500…1000

1100÷ 2000

КОНСТРУКЦИЯ:

Выключатели ВАРП состоят из комплекта электротехнических элементов, смонтированных в корпусе:

камеры вводов и выводов, закрываемой крышкой;
камеры пускозащитной аппаратуры закрываемой дверцей с механизмом блокировки, препятствующим ее открытию при включенном автоматическом выключателе и наоборот.

Камера вводов и корпус пускозащитной аппаратуры разделены горизонтальной перегородкой.

Через кабельные сальники в перегородке проходят силовые и контрольные кабели.

Камера вводов имеет вводы для подключения кабеля к сети и питания токоприемников , а также кабелей сигнализации и управления.

ЗАЩИТА ОТ ТОКОВ К.З. И ПЕРЕГРУЗКИ:

Защита контактной сети от токов к.з. и перегрузки в выключателях ВАРП осуществляется блоком БУЗ-1П со встроенным микроконтроллером EASY-512 . Источником входного сигнала является трансформатор постоянного тока (датчик тока), имеющий на выходе сигнал (0-200 мА) с линейной характеристикой прямо пропорциональный току нагрузки в любой момент времени.

Сигнал от датчика тока обрабатывается аналоговым компаратором микроконтроллера. При превышении значений уставок по каналу перегрузки или к.з. выдается команда на срабатывание независимого расцепителя МХ и отключения автоматического выключателя.

Защита от перегрузки и к.з. настраивается переключателями R1 и R2 с выбором положения переключателя в зависимости от расчета токов к.з. и перегрузки.

Переключатель уставки номинального тока (Ir) имеет для:

ВАРП-500 - 4 позиции

ВАРП-1000 - 6 позиций.

Переключатель уставки для токов к.з. (Im) имеет для:

ВАРП-500 - 6 позиций

ВАРП-1000 - 10 позиций.
