Аппараты пусковые рудничные АПР-2,5...АПР-5,0

НАЗНАЧЕНИЕ:

Аппараты предназначены для питания, защиты и управления одного или двух рудничных электроинструментов (сверл, пил, насосов и т.д.), а также для местного освещения в условиях угольных шахт, рудников и разрезов, а также в других отраслях промышленности не опасных по взрыву газа и пыли.

Исполнение – РН-1; Степень защиты - IР54.

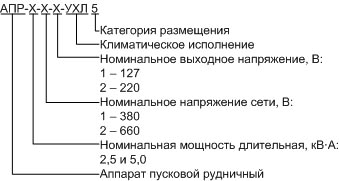

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

местное управление цепями освещения
дистанционное управление ручным электроинструментом или осветительной нагрузкой
автоматическое управление переносным насосом с контролем 2-х уровней
нулевая защита
защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил
защита от увеличения сопротивления заземляющей жилы свыше 100 Ом
защита от утечек тока в цепях 220 / 127 В, при снижении изоляции до 5 - 8 кОм
защита от включения при повреждении изоляции отходящего присоединения (R_изол < 30 кОм)
токовая отсечка, защита от токов КЗ, перегрузки, неполнофазного режима
защита от самовключения аппарата при увеличении напряжения сети до 1,5 U ном
индикация состояния аппарата, цепей дистанционного управления и, срабатывания защит (6 параметров)
проверка реле утечки (РУ – 220 / 127) и блока контроля изоляции (БКИ).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметры

Ед.изм.

АПР - 2,5

АПР - 5,0

номинальная мощность длительная

кВ^.А

2,5

5,0

напряжение питания, номинальное, трехфазное переменного тока частотой 50 Гц,

В

660/380

660/380

выходное напряжение при номинальной нагрузке

В

220 / 127±10

220 / 127±10

ток первичной цепи аппарата

А

2,2 / 3,8

4,4 / 7,6

ток вторичной цепи аппарата (суммарный, длительный)

А

6,6 / 11,4

13,1 / 22,6

категория применения

АС-2 и АС-4

АС-2 и АС-4

частота коммутационных циклов

цикл/час

120

120

Однофазное сопротивление срабатывания реле утечки 127/220 В, не более

кОм

5,0/8,0

Время срабатывания реле утечки, не более

с

0,2

мощность подключаемых токоприемников:

электроинструмент

осветительная нагрузка

кВт

кВ^.А

2,0

0,4

2×2,0

0,8

масса

кг

45

53

ГАБАРИТНЫЕ РАЗМЕРЫ:
