Комплектные трансформаторные подстанции рудничные типа КТП-РН-6/0,4(0,69)

НАЗНАЧЕНИЕ:

   Комплектные трансформаторные   подстанции рудничные  предназначены  для  электроснабжения трехфазным током электроприемников, устанавливаемых в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли, а также  для обеспечения  защиты от токов утечки, перегрузки и максимальной токовой защиты линий низшего напряжения.

   Исполнение РН-1, степень защиты IP54.

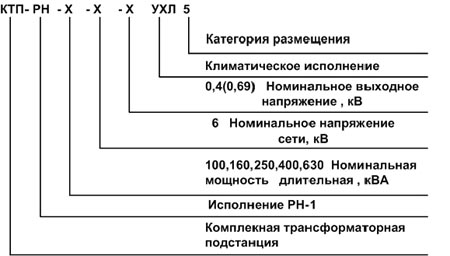

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

• преобразование напряжения 6 кВ  до 0,4 (0,69) кВ;
• возможность регулирования   напряжения + 5% от номинального на стороне ВН.

  Распределительное устройство на стороне ВН напряжением 6 кВ:

• ручное включение – отключение напряжения 6 кВ элегазовым выключателем при номинальной нагрузке;
• дистанционное включение – отключение напряжения 6 кВ элегазовым выключателем с двигательным приводом(по требованию заказчика);
• защита от токов к.з. обмотки 6 кВ встроенными предохранителями (по требованию заказчика).

  Распределительное устройство НН:

• местное  – отключение;
• ручное включение – отключение;
• дистанционное – отключение (по требованию заказчика);
• дистанционное управление (по требованию заказчика);
• защита от токов к.з. и перегрузки;
• защита от утечки тока (встроенное реле утечки);
• блокировку, не допускающую подачу напряжения  в присоединение с низким сопротивлением изоляции (исп.ДО,ДУ);
• температурную защиту  трансформатора;
• измерение тока нагрузки;
• измерение напряжения;
• измерение сопротивления изоляции отходящего присоединения;
• проверку исправности действия реле утечки и блокировочного реле утечки.

  Светодиодная сигнализация:

• наличия напряжения «СЕТЬ»;
• включенного состояния автоматического выключателя «QF»;
• срабатывание защита от токов к.з. и перегрузки «МТЗ-П»;
• срабатывание реле утечки или дистанционное отключение «РУ-ДО»;
• срабатывание блокировочного реле утечки «БКИ»;
• исправность цепей дистанционного отключения (управления) «БУКС».


ГАБАРИТНЫЕ РАЗМЕРЫ :

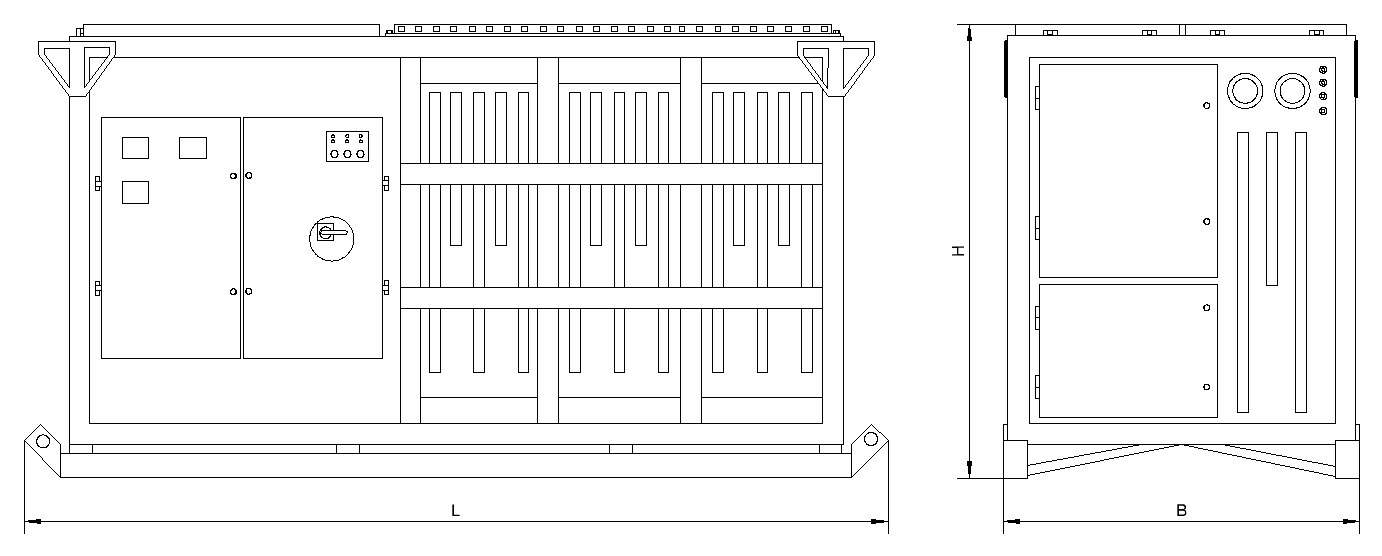

КТПРН 160-250 кВА

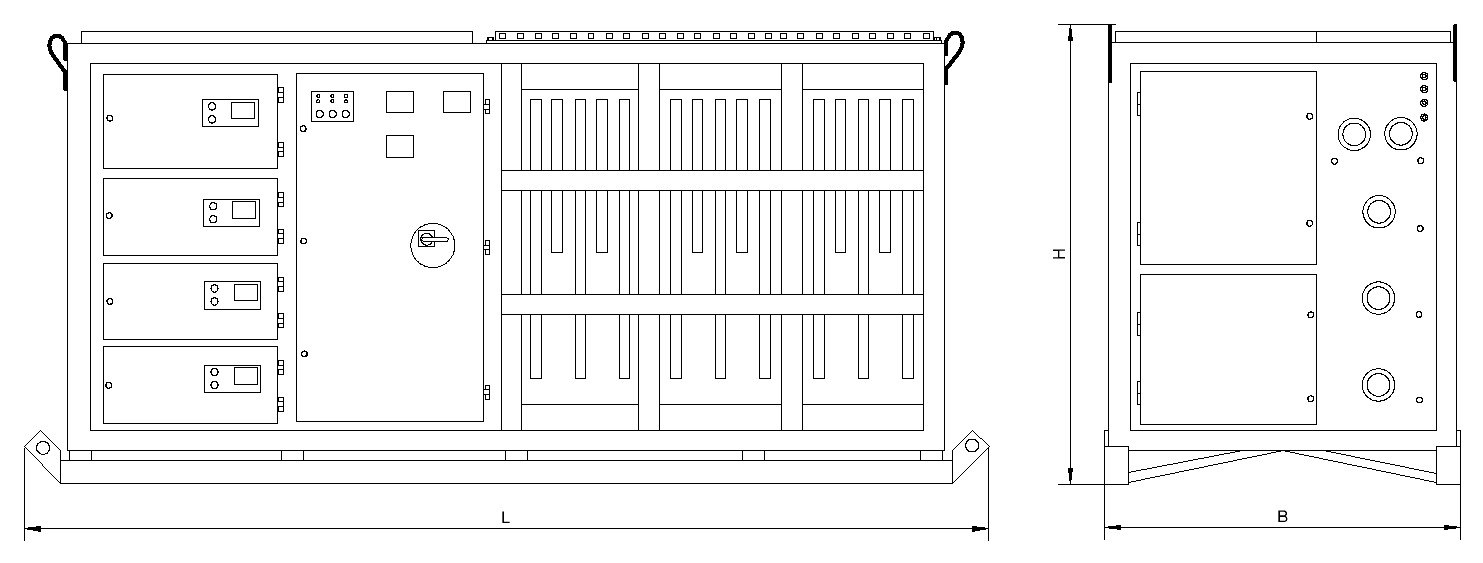

 КТПРН 400-630 кВА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• температура окружающей среды....................................................................от –10°до +35 °С
• высота над уровнем моря, м …....................................................................................до 1000
• запыленность, мг/м³………………....................................................................................до100                   (пыль невзрывоопасная, среда,  не содержащая едких паров и газов  в концентрациях,   разрушающих металл)
• номинальный режим работы..........................................................................продолжительный
