Шкафы распределительные типа КРУ-РН-6-РТ(ВНТ)

НАЗНАЧЕНИЕ:

Шкафы     распределительных      устройств     КРУ-РН-6-РТ   (ВНТ, ВНТ-П)  предназначены для распределения электрической энергии напряжением  6 кВ частотой 50 (60) Гц, в условиях шахт и   рудников не    опасных    по взрыву пыли и газа.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• температура окружающей среды............................................ от –10°до +35 °С
• высота над уровнем моря, м ….............................................................до 1000
• запыленность, мг/м³………………................................................................до 8    (пыль невзрывоопасная, среда,  не содержащая едких паров и газов                            в концентрациях, разрушающих металл)
• номинальный режим работы...................................................продолжительный
• рабочее положение в пространстве...............................................вертикальное
• допустимое отклонение ……….. ................. не более ± 5 градусов от вертикали
• место установки должно быть защищено от прямого попадания воды
• относительная влажность воздуха при t =35°±2°...................................до   95 %

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ФУНКЦИОНАЛЬНЫЕ  ВОЗМОЖНОСТИ:

• ручное включение и отключение отходящих  цепей трехфазного переменного тока  6 кВ, 50 Гц с помощью  трехпозиционного выключателя  нагрузки (разъединителя);
• заземление отходящего присоединения при выполнении ремонтных работ
• световая сигнализация   наличия напряжения в отходящем присоединении
• защита от т.к.з. и перегрузки (предохранители).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

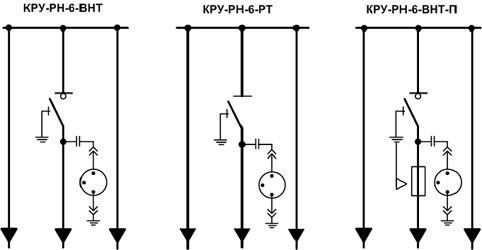

СХЕМА ГЛАВНЫХ ЦЕПЕЙ:

                                   Схема 1                                    Схема 2                              Схема 3

ГАБАРИТНЫЕ  РАЗМЕРЫ И МАССА:
