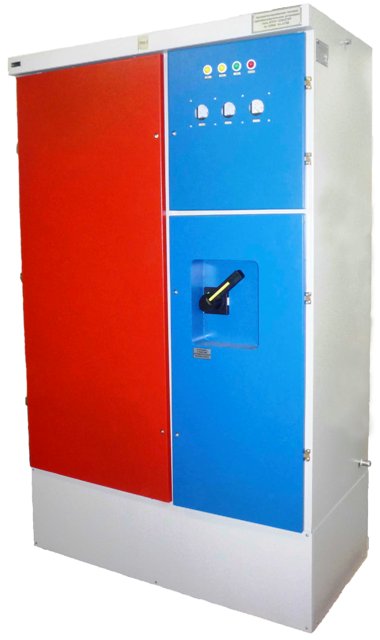

Автоматизированные тяговые преобразовательные установки рудничные типа АТПУ-500...1250/275Р

НАЗНАЧЕНИЕ:

Автоматизированные тяговые преобразовательные установки рудничные типа АТПУ предназначена для приема электроэнергии переменного тока напряжением 230 (460) В, преобразования в напряжение постоянного тока 275 (460) В и питания контактных сетей шахт и рудников.

Исполнение РН-1, степень защиты IP54.

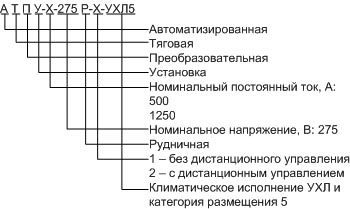

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

номинальное трехфазное напряжение питающей сети 50 Гц, В...……….........................................230, 460
номинальное напряжение пост. тока, В…..……………....................................................................275, 600
номинальный пост ток, А………………………………….............………............................................500, 1250
номинальная мощность, кВт …………………………………...................................................…. 137,5; 343,8
напряжение питания цепей управления и сигнализации, В….......................................................………12
способ управления…………………………..................................................………местный и дистанционный
сигнализация о состоянии установки…...световая на приборном отсеке; световая и звуковая на пульте ДУ
количество модулей, шт.………………….................................................................................…………6 / 9
режим работы ……………….……………………..........................................................……………длительный
АПВ после перегрузки через, с……………….....................................................................................…5÷8
схема выпрямления……….......................................................................................трехфазная мостовая
способ охлаждения………………………………......................................................……….......естественный

ЗАЩИТЫ:

I ступень – блок БУЗ-1:

- максимально-токовая МТЗ……………………..….......................2,4 I_n

- перегрузочная способность: кратность/длительность:

        Кратность перегрузки от In    Время срабатывания защиты, с

                    1,25                                          600

                    1,50                                         120

                    2,00                                          15

- от утечки тока контактной сети……………........................Rу < 4кОм

II ступень – выключатель автоматический:

- токовая отсечка…………………………….…........................…….…4 I_n

- перегрузка в функции, ток/время .……...........................I_r =(0,4÷1,0)I_n

- неполнофазный режим t_отк, с.......................................................3-6

- от перенапряжений ………...…………........................…….…RC-цепи

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура окружающей среды…................................................................................от –25° до +40 °С
высота над уровнем моря, м … ………………………………………………………........…………………до 1000
запыленность, мг/мâ…………………………………………………………………………...........……………до 100
относительная влажность воздухапри t =35°±2° …………………………………………......……………98 ± 2 %
окружающая среда…………………………………………………………..……………….......…невзрывоопасная

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

силовые модули собраны на охладителях , установленных на разъединительной перегородке аппаратов постоянного тока и реактора с вентиляторами охлаждения, что исключает попадание пыли и влаги на токоведущие части установки;

схема управления и защиты собраны в двух герметичных блоках. Установленных в отсеке вводного автоматического выключателя;
защита от токов к.з. и перегрузки комбинированная 2-х ступенчатая:

1 ступень - блок управления и защиты БУЗ-1.

Блок осуществляет быстродействующую электронную защиту установки от токов к.з. (МТЗ) и перегрузки из расчета номинальной нагрузки, с воздействием на отключение силовых модулей с дублированием отключения автоматического выключателя через независимый расцепитель в случае задержки отсечки тиристоров

2 ступень - автоматический выключатель. Выключатель защищает установку от токов к.з., перегрузки, неполнофазного режима в т.ч. и при выходе из строя силовых модулей. Расцепитель выключателя отключает автоматический выключатель при установленных значениях тока нагрузок I_r и тока к.з.

Преимуществом расцепителя является простота задания характеристик выключателя. Задается только рабочий ток I_r=(0,4÷1)I_n и уровень отключения расцепителя при к.з. 4I_rили 12,5I_r

схема управления установки после срабатывания защиты от перегрузки блоком БУЗ-1 с выдержкой времени 5-8 с автоматически включает блок выпрямителей, что обеспечивает бесперебойность питания контактной сети;
наличие пульта дистанционного управления позволяет диспетчеру оперативно включать, отключать и контролировать состояние установки.

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:

Габаритные размеры, мм Ш×В×Г…...................1200×1860×660

Масса, кг (не более)…………………....................................250
