Пускатель рудничный прямого пуска типа ПР-10М...ПР-630М

НАЗНАЧЕНИЕ:

Пускатель рудничный серии «КОМПАКТ» типа ПР-10М...ПР-630М  предназначен для управления и комплексной защиты электродвигателей  стационарных и передвижных механизмов в сетях с изолированной или заземленной нейтралью трансформатора напряжением 660 / 380, 1140/660В.

Исполнение – РН-1;  степень защиты – IР54 .

ОБЛАСТЬ  ПРИМЕНЕНИЯ:

• горнорудная промышленность;
• предприятия минерально-сырьевого комплекса и строительной индустрии
• дробильно-сортировочные и обогатительные фабрики
• шахты, разрезы  и другие предприятия не опасные по взрыву  газа и пыли

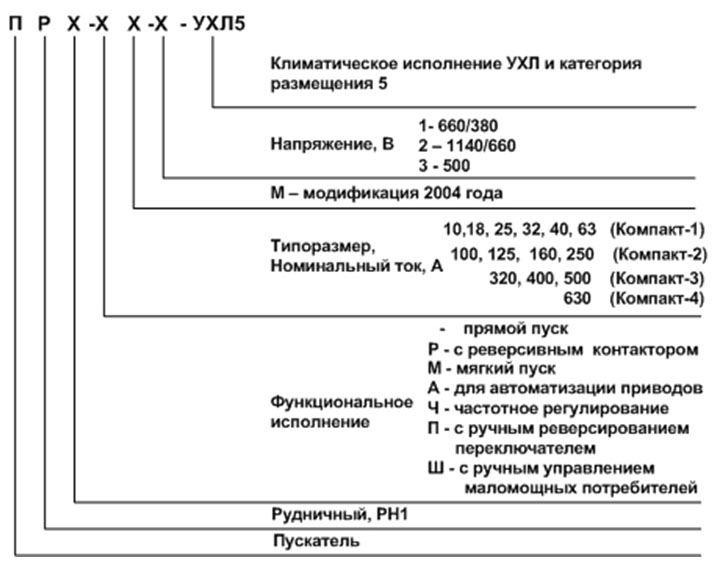

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

• местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 12 В
• защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил
• защита от увеличения сопротивления заземляющей жилы свыше 100 Ом
• защита от включения  при повреждении изоляции отходящего присоединения менее 30 кОм (БКИ)
• токовая отсечка, защита от токов  к.з., перегрузки и неполнофазного режима
• защита от самовключения пускателя при  U_с >1,5 U_н
• взаимная электрическая блокировка последовательности включения пускателей
• автоматическое управление насосной установкой с контролем 2-х уровней
• нулевая защита
• индикация состояния пускателя, цепи дистанционного управления и срабатывания защит (6 параметров)
• проверка исправности схемы цепи управления и работы пускателя
• тестирование защиты

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

• температура окружающей среды, °С                                                                       от - 25 до  + 40
• относительная влажность воздуха при 35 °С, %                                                                          98
• содержание рудной пыли в окружающей среде, мг/м³                                                                             до 100
• рабочее положение вертикальное.  допустимый наклон в любом направлении, град                    25
• высота над уровнем моря, м                                                                                              до 1000
• вибрация места установки пускателя при частоте 1-35 Гц, м/с²                                                             до 4,9

 ОСНОВНЫЕ  ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ:

 ГАБАРИТНЫЕ  РАЗМЕРЫ И МАССА:
