Передвижные комплектные трансформаторные подстанции карьерные ПКТПК-25…630-(6)10/0,4кВ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

ПКТПК предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6(10) кВ преобразования ее в электроэнергию напряжением 0,4 кВ (с изолированной нейтралью) и распределения ее потребителям.

Передвижные мобильные карьерные комплектные трансформаторные подстанции ПКТПК применяются для электроснабжения переменным током передвижных токоприемников карьеров,  разрезов, ведущих добычу полезных ископаемых открытым способом, стройплощадок, строительных площадок и других временных объектов.

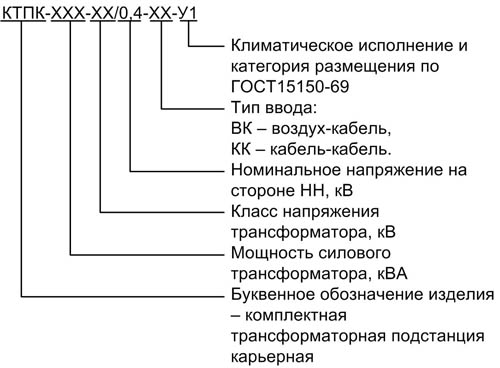

 СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

                   Внешний вид КТПК-160...630-6(10)/0,4-В/К

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Подстанция рассчитана  для работы при следующих условиях:

• температура окружающей среды...................................от –40°до +40 °С
• высота над уровнем моря, м …..................................................до 1000
• запыленность, мг/м³, (пыль невзрывоопасная, среда,  не содержащая едких паров и газов  в концентрациях, разрушающих металл).......................до 100
• номинальный режим работы.......................................................продолжительный

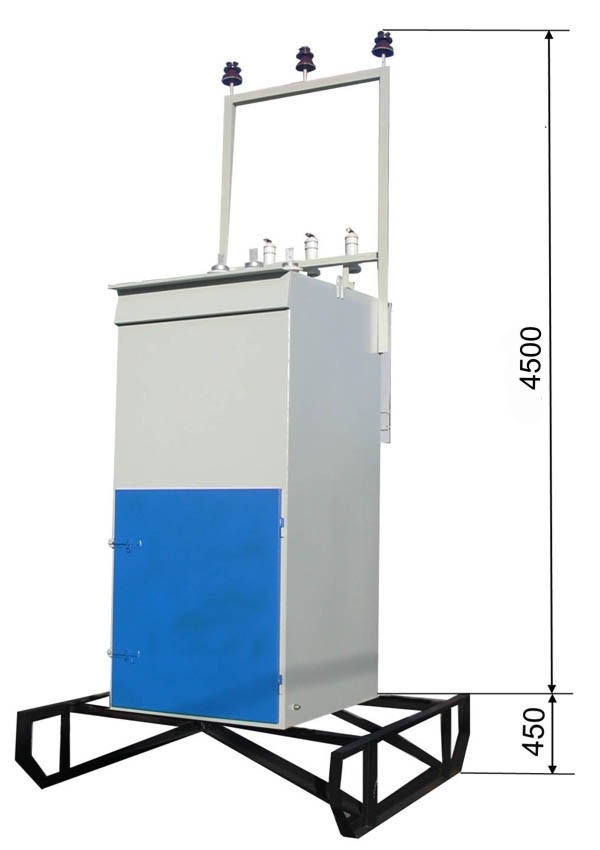

                                                                                                            Внешний вид КТПК-25…100-6(10)/0,4-В/К

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

ОДНОЛИНЕЙНАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА КТПК-25…630-6/0,4-В/К
