Пускатель ручной шахтный ПРШ-10М…ПРШ-32М

НАЗНАЧЕНИЕ:

     Пускатель ручной шахтного  типа ПРШ-10М...ПРШ-32М предназначены для ручного управления и защиты от токов к.з. и перегрузки маломощных потребителей электроэнергии (вспомогательных электроприводов , сетей освещения и т.д.) в условиях рудников и шахт не опасных по взрыву газа и пыли. Исполнение – РН-1; степень защиты – IР54.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

горнорудная промышленность;

предприятия минерально-сырьевого комплекса и строительной индустрии

дробильно-сортировочные и обогатительные фабрики

шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Напряжение питания,номинальное,трехфазноепеременного тока частотой 50Гц, В..660/380

Номинальный ток, А.......................................................................................10,16, 25, 32

Диапазон регулирования уставок, А........................................(6-10)(12,5-16)(20-25) (22-32)

Уставка максимального тока, А..................................................................................12 In

Максимальный ток отключения, кА............................................................................5 / 50

Категория применения.................................................................................... АС-1   АС-3

Габаритные размеры,    мм ШхВ×Г........................................................... 280 х 300 х 220

Масса, кг.......................................................................................................................5



УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура окружающей среды, °С ......................................................................................от - 25 до + 40

относительная влажность воздуха при 35 °С, %........................................................................................ 98

содержание рудной пыли в окружающей среде, мг/м³.....................................................................до 100

рабочее положение вертикальное. допустимый наклон в любом направлении, град..................25

высота над уровнем моря, м...................................................................................................................до 1000

вибрация места установки пускателя при частоте 1-35 Гц, м/с²......................................................до 4,9

нормальное рабочее положение   ….......................................................................................вертикальное

допустимый наклон от нормального положения, град……………………………...........................до 90

способ установки ...............................................................................на стенке с креплением за проушины

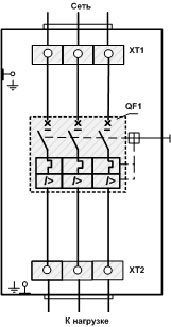

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ ПУСКАТЕЛЯ ПРШ-10М…32М

В пускателе установлены три пластиковых кабельных ввода (один – вводной, два - отходящих) для подключения кабелей с наружным диаметром до 25 мм.
