Комплект электрооборудования плавного пуска высоковольтных электродвгателей типа КППВЭ-6
НАЗНАЧЕНИЕ:
Комплект электрооборудования плавного пуска высоковольтных асинхронных электродвигателей предназначен для поочередного плавного пуска нескольких электродвигателей насосов напряжением 6 кВ от одного устройства плавного пуска в условиях шахт и рудников не опасных по взрыву газа и пыли.
Исполнение РН-1, степень защиты IP54.
СОСТАВ КОМПЛЕКТА:
устройство плавного пуска УПП-6 с встроенной ячейкой ввода (Для работы УПП-6 без ячейки ввода необходима высоковольтная вводная ячейка заказчика);
комплект высоковольтных пусковых ячеек КРУЭ-РН (количество ячеек в шкафу от 2-х до 4-х штук в зависимости от количества запускаемых электродвигателей);
шкаф управления типа ШКП.
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Номинальное напряжение питающей сети 50 Гц, кВ……….............................6/7,2
Номинальный ток устройства, А………………………………..................200, 400, 600
Диапазон мощности электродвигателей, кВт......................................... 225÷ 6600
Начальное напряжение пуска от Un............................................................0-100%
Ограничение тока от In.............................................................................200-600%
Время плавного разгона, с.............................................................................1-120
Время плавного замедления, с........................................................................1-60
Габариты, высота х ширина х глубина.............................................2237х1829х762
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
температура окружающей среды.........................................................от 0°до +40 °С ( с подогревателем) .................................................................. от -20°С до +40°С
высота над уровнем моря, м ….....................................................................до 1000
запыленность, мг/м3……………….......................................................................до10 (пыль невзрывоопасная, среда, не содержащая едких паров и газов в концентрациях, разрушающих металл).

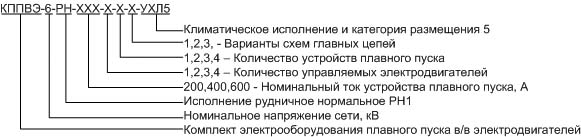

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

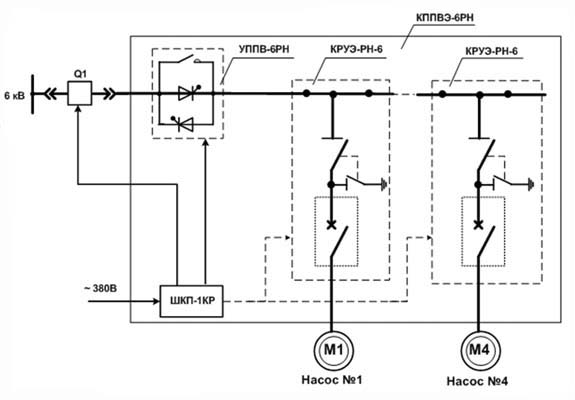

Схемы главных цепей Вариант №1.
Управление одним из нескольких насосов (до 4-х) от устройства УПП-6 по избирательному принципу с использованием коммутационных ячеек с ручным приводом.
Схемы по варианту №1 обеспечивают:
местный режим управления
плавный пуск, работа на полной скорости и останов (замедление) насоса для ликвидации гидравлических ударов в трубопроводе и запорной арматуре водоотливных установок
индивидуальный мониторинг двигателя – пусковой и рабочий ток, токи к.з., количество включений-отключений, архивирование событий и т.д. на дисплее УППВ-6
электрическая взаимоблокировка коммутационных ячеек обеспечивает пуск только одного насоса
избирательный алгоритм работы:
- в работе один из 2-х, 3-х или 4-х насосов водоотлива
- выбор насоса осуществляется подключением к нему соответствующей коммутационной ячейки КРУ-РН-6
- включение и отключение коммутационной ячейки осуществляется ручным приводом с помощью механической рукоятки
- пуск насоса осуществляется с панели управления устройства УППВ-6 или со шкафа управления ШКП-1КР.
ШКП-1КР - шкаф управления с блоком питания для УППВ-6.
Схемы главных цепей Вариант №2.
Управление одним из нескольких насосов (до 4-х) от устройства УПП-6 по избирательному принципу с использованием коммутационных ячеек с моторным приводом.
Схемы по варианту №2 обеспечивают:
местный и дистанционный режим управления насосом
плавный пуск, работа на полной скорости и останов (замедление) насоса для ликвидации гидравлических ударов в трубопроводе и запорной арматуре водоотливных установок
индивидуальный мониторинг двигателя – пусковой и рабочий ток, токи к.з., количество включений-отключений, архивирование событий и т.д.
электрическая взаимоблокировка коммутационных ячеек обеспечивает пуск только одного насоса
избирательный алгоритм работы:
- в работе один из 2-х, 3-х или 4-х насосов водоотлива
- выбор насоса осуществляется подключением к нему соответствующей коммутационной ячейки КРУЭ-РН-6
- включение и отключение коммутационных ячеек КРУЭ-РН-6 может производиться в местном или дистанционном режиме управления с кнопочных постов или панели управления диспетчера
пуск насоса в местном режиме осуществляется с панели управления устройства УПП-6 или шкафа управления ШКП-1КМ.
пуск насоса в дистанционном режиме осуществляется по контрольному кабелю или по выделенной линии связи (RS-485) с панели управления диспетчера.
Состав комплекта:
УППВ-6РН - устройство плавного пуска 6 кВ;
КРУЭ-РН-6 – ячейка элегазовая с моторным приводом 630 А;
ШКП-1КМ - шкаф управления с блоком питания для УППВ-6 и ячейки КРУЭ-РН-6.

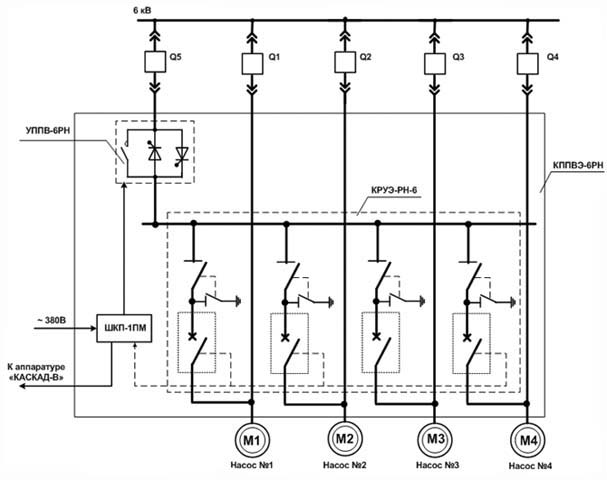

Схемы главных цепей Вариант № 3.
Управление насосами от устройства УПП-6 по схеме, обеспечивающей плавный пуск 1,2,3 или 4 насосов.
Схемы по варианту № 3 обеспечивают:
местный, дистанционный и автоматический режим управления насосами
плавный пуск любого из 2-х,3-х или 4-х насосов
работу на полной скорости одного из насосов от устройства УППВ-6, остальных от линейных ячеек Q1… Q 4
плавный останов (замедление) насоса, который на момент отключения работал с устройством УППВ-6
останов остальных работающих насосов на закрытую задвижку нагнетания
работа насосов в автоматическом режиме обеспечивается аппаратурой автоматизации водоотливных установок типа «КАСКАД-В»
дистанционное управление от диспетчера по контрольному кабелю, по выделенной линии связи (RS-485) или с передачей информации и команд управления на верхний уровень в составе АСУТП- рудника с поддержанием протоколов MOBUS RTU , PROFIBUS DР и т.д.
Состав комплекта:
УПП-6 - устройство плавного пуска 6 кВ;
КРУЭ-РН-6 - пусковая ячейка элегазовая с моторным приводом 630 А;
ШКП-1ПМ - шкаф управления с блоком питания для УППВ-6, ячеек КРУЭ-РН-6 и программируемым
логическим контроллером (ПЛК);
Аппаратура «КАСКАД-В» в составе (по отдельному заказу):
- станция управления насосными агрегатами на базе ПЛК типа СУН;
- станция управления электроприводами задвижек типа СУЭП (до 12 приводов);
- станция управления дренажными или заливочными насосами типа СДН или СЗН;
- комплект датчиков контроля уровня, давления, температуры, вибрации, расхода и тд.
