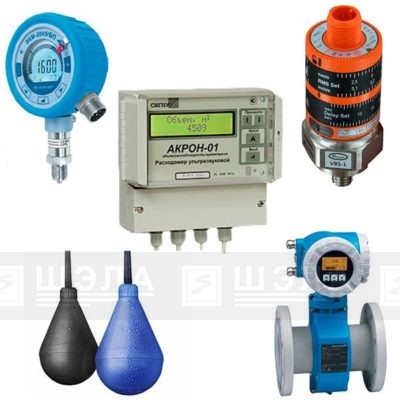

Датчики контроля параметров для автоматизации водоотливных установок

НАЗНАЧЕНИЕ:

Для работы автоматизированной системы управления водоотливными установками используются датчики контроля технологических и аварийных параметров.

Применяются датчики для измерения:

  1. Давления — для контроля заливки и работы главного насоса.
  2. Температуры – для контроля температуры подшипников насосных установок и статора двигателя.
  3. Расхода — для контроля потока воды и соответственно исправности насосного агрегата.
  4. Виброскорости – для контроля разбалансировки двигателя и насосного агрегата.
  5. Уровня – для контроля уровня в приёмном колодце.



КОНТРОЛЬ ДАВЛЕНИЯ

Датчик давления типа ПД100-ДИ модели 111/171/181 производства ОВЕН.

Основные технические характеристики:Датчик давления типа ПД100-ДИ модели 111/171/181 производства ОВЕН

  • Измерение избыточного давления нейтральных и нержавеющей стали ANSI 316L сред (газы, пар, вода, слабоагрессивные жидкости)
  • основная приведенная погрешность – 0,5; 1,0 % ВПИ
  • преобразование давления в унифицированный сигнал постоянного тока 4…20 мА
  • верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 Мпа
  • перегрузочная способность – не менее 200% ВПИ
  • степень защиты корпуса и электроразъема преобразователя – IP65
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

Датчик-преобразователь избыточного давления ПД200-ДИ модели 315 производства ОВЕН.

Основные технические характеристики:Датчик-преобразователь избыточного давления ПД200-ДИ модели 315 производства ОВЕН

  • измерение избыточного давления нейтральных к оксиду алюминия (Al2O3) сред (воздух, пар, различные жидкости)
  • преобразование давления в унифицированный сигнал постоянного тока 4…20 мА и HART-протокол
  • верхний предел измеряемого давления (ВПИ) – ряд значений от 0,00063 до 6,0 МПа
  • перегрузочная способность – десятикратная от номинала сенсора
  • класс точности – 0 ,1
  • степень защиты корпуса датчика давления – IP65
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.



Манометр электроконтактный типа ЭКМ-2005 производства НПП «Элемер».

Основные технические характеристики:Манометр электроконтактный типа ЭКМ-2005 производства НПП «Элемер»

  • избыточное давление (ДИ) — 4 кПа…60 Мпа
  • Глубина перенастройки диапазонов — 4:1 (4 диапазона измерений)
  • Выходной сигнал (опция) — 0…5, 0…20, 4…20 мА (по выбору из меню)
  • Конфигурирование — наружная клавиатура
  • Погрешность — от ±0,25%, ±0,4%, ±0,6%
  • Пылевлагозащита — IP65
  • Индикация — 5-разрядный ЖК-индикатор с подсветкой и графической шкалой

Электромагнитная совместимость (ЭМС) — IV-A.



КОНТРОЛЬ ТЕМПЕРАТУРЫ



Термосопротивления типа ДТСхх4 с кабельным вводом производства ОВЕН.

Датчик давления типа ПД100-ДИ модели 111/171/181 производства ОВЕНПредназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур – до 150 °С (ДТС с медным ЧЭ) и 250 °С (ДТС с платиновым ЧЭ).



Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

  • ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)

Вероятность безотказной работы в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч.

Термопреобразователи сопротивления платиновые типа ТСП-Н производства ООО «Интэп».

Термопреобразователи сопротивления платиновые типа ТСП-Н производства ООО «Интэп»Термопреобразователь состоит из чувствительного элемента, помещенного в защитную трубку, кабеля с наконечниками с соответствующим количеством проводов и элементом крепления (подвижный штуцер и паронитовая прокладка).



Основные технические характеристики:

  • Диапазон измеряемых температур — ..+160; -50…+180 °С
  • Длина монтажной части — 27,5мм
  • Схема электрических соединений — 2-х проводная или 4-х проводная
  • Класс — А или В (ГОСТ 6651).



Пирометр высокоточный Кельвин ИКС 4-20 или ИКС 4-20/10 производства ЗАО «Евромикс».

Основные технические характеристики:

  • Диапазон измерения температуры: -50°…+350°С
  • Диапазон рабочих температур:  -40°…+50°С
  • «Токовая петля 4-20мА» с «паразитным» питанием термометра
  • Максимальная длина двухпроводной линии связи: >100 м
  • Время измерения температуры:  0,2 с
  • Разрешение по температуре : 0,1 °С
  • Показатель визирования:  1 : 5 или 1 : 10
  • Спектральный диапазон: 8 — 14 мкм
  • Габаритные размеры:  Ø14х70 мм
  • Степень защиты от пыли и влаги:  IP65.



КОНТРОЛЬ РАСХОДА



Расходомер ультразвуковой стационарный типа Акрон-01 с накладными датчиками производства ПНП «Сигнур».

Расходомер ультразвуковой стационарный типа Акрон-01 с накладными датчиками производства ПНП «Сигнур»Предназначен для измерения расхода и количества звукопроводящих жидкостей, в том числе сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации.

Основные технические характеристики:

  • Диаметр условного прохода трубопровода – 40…2000мм
  • Верхние пределы диапазонов измеряемого расхода — 8…40000 м3/ч
  • Основная погрешность, при измерении объемного расхода — ±1,5%
  • Температура контролируемой среды — от -10 до +150°С
  • Степень защиты от внешних воздействий оболочки ПП-1  и БЭ-1 – IP-65 по ГОСТ 14254
  • Питание расходомера от сети переменного тока — 220В.

Расходомер электромагнитный ЭМИС-МАГ-270 производства ЗАО «ЭМИС».

Расходомер электромагнитный ЭМИС-МАГ-270 производства ЗАО «ЭМИС»Электромагнитный расходомер–счетчик ЭМИС–МАГ 270 предназначен для постоянного измерения объема и расхода агрессивных жидкостей, щелочей, кислот и воды, а также для операций, связанных с их учетом и контролем. Электромагнитный расходомер от производителя ЭМИС пригоден для эксплуатации в промышленных, общественных объектах, а также в системах автоматического регулирования.

Особенности и преимущества:

  • Большой выбор материалов электродов и футеровок дает возможность эксплуатации электромагнитного расходомера–счетчика на агрессивных средах и при высоком давлении — до 32 МПа.
  • Электромагнитный принцип измерения обеспечивает способность измерения расходов двухкомпонентных и загрязненных жидкостей.
  • Отсутствие зависимой связи между точностью измерений расходов и изменением вязкости и плотности среды.
  • Благодаря широкому типоразмерному ряду с максимальным Dy3000 мм появляется возможность использования расходомера ЭМИС–МАГ-270 для измерения больших расходов.
  • Снижение общей стоимости комплектации и монтажа осуществляется путем встроенного счетчика расходов с индикатором, который позволяет использовать расходомер-счетчик электромагнитный без дополнительного регистрирующего оборудования.
  • Возможность установки расходомера как на горизонтальных и вертикальных, так и на наклонных участках трубопровода. За счет чего отпадает задача выбора места установки прибора и снижается общая стоимость проекта.
  • Отсутствие механических элементов и выступающих в проточную часть элементов.
  • Электромагнитный расходомер ЭМИС–МАГ-270 позволяет сократить до минимума потерю давления.
  • Завод–производитель электромагнитных расходомеров ЭМИС обеспечивает необходимый межповерочный интервал, который был разработан в соответствии с современными требованиями среди лидеров рынка.

Расходомер электромагнитный Promag 55S производства Endress Hauser.

Расходомер электромагнитный Promag 55S производства Endress HauserЭлектромагнитный расходомер для двунаправленного измерения расхода жидкости с минимальной электропроводностью ≥ 5 мкСм/см — в частности, жидкости с содержанием взвесей, абразивных жидкостей, неоднородных и жидкостей с тенденцией к налипанию.

Основные технические характеристики:

  • Рабочий диапазон до 9600 м³/ч
  • Рабочая температура до +180 °C, макс. рабочее давление: 40 бар
  • Футеровки и измерительные электроды — материалы футеровки: каучук, полиуретан, PTFE или PFA, а так же широкий выбор электродов для различных применений.





КОНТРОЛЬ ВИБРАЦИИ



Датчик виброскорости типа ДВСТ-1 (ДВСТ-2, ДВСТ-3) производства ООО «Виброприбор».

Датчики виброскорости с токовым выходом типа ДВСТ предназначены для преобразования в постоянный ток  4-20 мА средних квадратических значений виброскорости в контролируемых точках установок и оборудования.

Наименование параметра или характеристики ДВСТ-1 ДВСТ-2 ДВСТ-3
Диапазон рабочих частот , Гц 10-1000
Диапазон  амплитуд, мм/с 0-10, 0-20, 0-30, 0-50
Номинальное значение коэффициента преобразования, мА*с/мм 1,6; 0,8; 0,53; 0,32
Основная относительная погрешность, % + 5
Амплитудно-частотная характеристика Соответствует ГОСТ ИСО 2954
Габаритные размеры, мм 44х44х42 Ø54х42 Ø54х42
Масса, кг (без учета кабеля) 0,25 0,18 0,18
Крепление на объекте 4 винта М4 3 винта М4 3 винта М4
Интерфейс Токовая петля  4 – 20 мА
Поддержка HART протокола Да
Категория пылебрыызгозащиты IP66 (только для исполнения с клеммными наконечниками) IP66 IP66
Маркировка взрывозащиты 1 Ex ib II CT 5 X

Датчик виброскорости типа DVA-171(171P) производства НПП «ТИК».

Предназначен для измерения среднеквадратичного значения (СКЗ) виброскорости по двум осям одновременно, векторного сложения данных значений и выдачи полученной суммы. Тип выходного сигнала – 4…20 мА.

Основные технические характеристики:

  • Диапазон измерения СКЗ виброскорости – 0…20 и 0…30 мм/с
  • Диапазон рабочих частот – 10…1000Гц
  • Тип выходного сигнала — «токовая петля» 4…20 мА
  • Исполнение — неразъемное подключение кабеля кабель с разъемом
  • Степень защиты — IP 65
  • Диапазон рабочих температур — -40…+75 ºС
  • Срок службы – не менее 10 лет.

Датчик вибрации (реле вибрации) типа VBS производства DWYER.

Является малогабаритным, компактным устройством и использует две легко настраиваемых шкалы, которые настраивают точку уставки максимальной среднеквадратичной скорости и временную задержку, от ошибочного срабатывания.

Основные технические характеристики:

  • Материал корпуса: PBT, PC, FPM и нерж. сталь 316 SS.
  • Температурные пределы: от -30 до 105 ºС;
  • Точность: < 3%.
  • Диапазон измерения: от 0 до 50 мм/сек.
  • Уровень защиты: NEMA 6 (IP67).
  • Нелинейность: < 0,25% от шкалы.
  • Диапазон переключаемого выходного сигнала:

   VBS-1: От 0 до 25 мм/сек среднеквадратичной скорости;

   VBS-2: От 0 до 50 мм/сек среднеквадратичной скорости;

  • Диапазон аналогового выходного сигнала: от 10 до 1000 Гц.
  • Выходной сигнал: от 4 до 20 мА.
  • Повторяемость:< 0,5%.
  • Вес: 0,114 кг.



КОНТРОЛЬ УРОВНЯ



Погружной датчик уровня (гидростатического давления) типа ПД100-ДГ модель 137 производства ОВЕН.

Датчики представляют собой преобразователи гидростатического давления с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.

Данная модель характеризуется возможностью работы внутри жидкости. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съемный защитный колпачок предохраняет измерительную мембрану (открытый сенсор) от механических повреждений.

Преобразователи данной модели могут применяться в системах измерения и поддержания уровня жидкости на основных и вторичных производствах в промышленности и ЖКХ: водозаборных скважинах и резервуарах, канализационных станциях и емкостях, прудах-отстойниках, водонапорных башнях и т.д.

Основные технические характеристики:

  • измерение гидростатического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (вода, конденсат, различные жидкости, стоки и т.п.)
  • преобразование давления в унифицированный сигнал постоянного тока 4…20 мА
  • верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
  • перегрузочная способность не менее 200% ВПИ.
  • основная приведенная погрешность – 0,5; 1,0 % ВПИ
  • степень защиты корпуса датчика давления – IP68
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522

Поплавковый датчик (регулятор уровня) типа ENM-10 производства Flygt.

Поплавковый датчик (регулятор уровня) типа ENM-10 производства FlygtКабельный поплавковый датчик (регулятор уровня/поплавковый выключатель) ENM-10 – это самоочищающийся, не требующий технического обслуживания, регулятор уровня. Его герметичный пластмассовый корпус свободно подвешивается на требуемую высоту на собственном кабеле и работает полностью погружённым в жидкость. Для включения и остановки процесса перекачки по достижению жидкостью заданных уровней установлен микровыключатель, защищённый гладкой оболочкой из полипропилена, стойкой к воздействию большинства агрессивных жидкостей. Это позволяет исключить воздействие на его работу поверхностных жировых и твёрдых частиц. Простейшая система поплавкового выключателя не требует обслуживания!

Электрические данные контактов микровыключателя —  5А, 250В постоянный ток или 10А, 250В переменный ток.

Одноэлектродный кондуктометрический датчик уровня типа ДС.ПВТ производства ОВЕН.

Датчики уровня кондуктометрического типа предназначены для измерения и сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Основные технические характеристики:

  • Рабочее давление – 2,5Мпа
  • Рабочая температура – до 240 ºС
  • Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Ультразвуковой измеритель уровня INNOLevel ECHO производства INNOLevel.

Ультразвуковой измеритель уровня INNOLevel ECHO производства INNOLevelУльтразвуковой измеритель уровня INNOLevel ECHO предназначен для бесконтактного непрерывного измерения уровня жидких сред и сыпучих материалов, не склонных к повышенному пылеобразованию.

Обладает рядом преимуществ:

  • Бесконтактное измерение уровня
  • Питание по цепи выходного сигнала 4-20мА, 2-хпроводное подключение
  • Простота и надежность наряду с экономичностью решения – аналог дорогостоящих уровнемеров.
  • Точность измерения 0,3% от основного диапазона измерения.

Основные технические характеристики:

  • Диапазон измерения 0…15 м
  • Мертвая зона 0,25…0,6 м
  • Точность измерения 0,3% от основного диапазона
  • Разрешающая способность 1 мм
  • Степень защиты IP65
  • Напряжение питания 24VDC ± 10%
  • Выходной сигнал 4…20мА
  • Рабочая температура -20°С…+80°С
  • Макс. рабочее давление 4 атм.
  • Угол расхождения луча 6°
