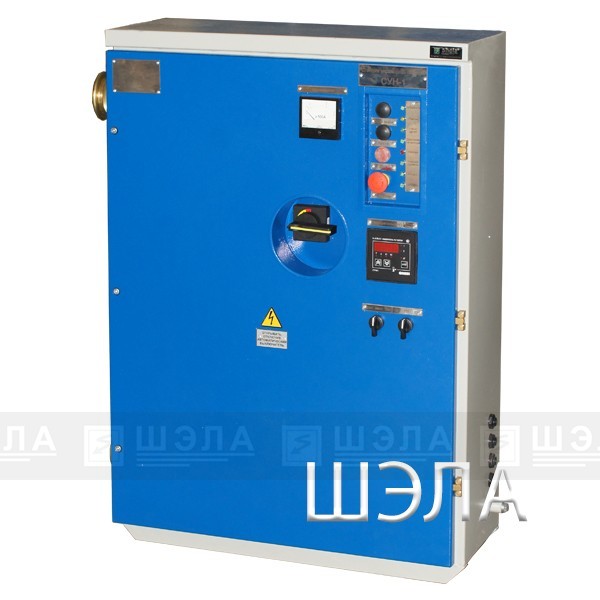

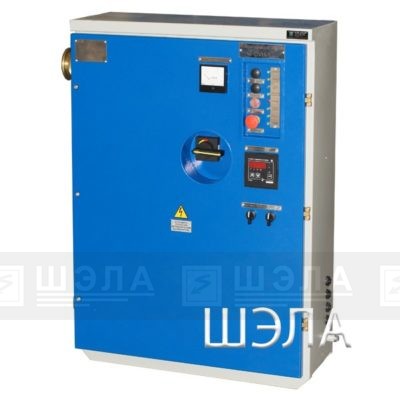

Станция управления насосами СУН

Отправить заявку Форма заказа

Раздел находится в в стадии доработки и наполнения.

НАЗНАЧЕНИЕ:

Предназначена для управления и контроля технологических параметров оборудования, входящего в состав одного насосного агрегата: электрический двигатель, насос, электроклапаны, задвижки с электромеханическим приводом, датчики технологического процесса и состояния оборудования.
Отображение состояния параметров насосных агрегатов и вспомогательного оборудования на панели управления и передачи их на ЦПУ.
В автономном режиме работы станция СУН может управлять насосными агрегатами в автоматическом режиме по сигналам от датчиков уровня.
Исполнение аппаратуры — рудничное нормальное РН1. Степень защиты IP54.

ОБОЗНАЧЕНИЕ:

СУН–1–М7–УХЛ 5 – станция управления насосами, 1 насосный агрегат, модификация 2017 года, климатическое исполнение УХЛ категория размещения 5.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

  • Выбор режима управления насосным агрегатом и индикация: «Автомат. СУН», «Местн. СУН», «Автомат. ЦПУ».
  • Контроль и отображение технического состояния насосного агрегата «Исправен/Авария»: отсутствие состояния «Блокировка включения» от ПМУ, отсутствия «Перегрева» и «Разбаланса» по соответствующим датчикам.
  • Контроль и отображение состояния вспомогательного оборудования «Задвижка магистрали», «Клапан залива», «Клапан сброса воздуха» по датчикам положения.
  • Контроль и отображение готовности насосного агрегата к пуску «Готовность»: насосный агрегат «Исправен», магистраль забора заполнена по датчику давления в магистрали;
  • контроль и отображение уровня воды в водосборнике по датчикам уровня;
  • контроль и отображение давления воды в магистрали по датчикам давления;
  • контроль и отображение производительности насоса – расходомер в магистрали откачки;
  • сигнализация о наличии напряжения цепей управления СУН;
  • взаимодействие со станцией СУЭП — управление «заливочными» насосами и другим вспомогательным оборудованием;
  • Выдача предупредительного звукового и светового сигнала перед запуском насосного агрегата.
  • Управления насосным агрегатом в режимах: «Автомат. СУН» -автоматическое (от датчика уровня), «Местн. СУН» — местное от кнопок управления на панели и МПУ, «Автомат. ЦПУ» — автоматическое от ЦПУ.
  • Взаимодействие с центральным пультом управления ЦПУ — получение напряжения питания цепей управления, команд на включение-отключение насосных агрегатов при работе в режиме «Автомат. ЦПУ», передача информации о состоянии насосного агрегата на ЦПУ «Вкл», «Откл.», «Авария», «Готовность», «Давление в магистрали», «Производительность».
  • Управление работой вспомогательного оборудования через встроенные блоки управления приводами,
  • Взаимодействие с силовым электрооборудованием: шкафами КРУ-РН или пускателями рудничными, электрооборудованием КППВЭ и выдача команд на включение-отключение в режимах «Местн. СУН», «Автомат. СУН», «Автомат. ЦПУ», получение сигналов «Вкл», «Откл», «Готовность», «Авария».

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Высота над уровнем моря, м, не более 1000
  • Температура окружающего воздуха, град -10…+35
  • Относительная влажность окружающего воздуха, %, при температуре +35 град до 95
  • окружающая среда невзрывоопасная, не содержащая едких паров и газов в концентрациях, разрушающих металл
  • нормальное рабочее положение выключателя в пространстве вертикальное
  • Запылённость, мг/куб.м не более 8
  • Номинальный режим работы продолжительный
  • Рабочее положение в пространстве вертикальное
  • Вибрационные нагрузки в диапазоне частот, Гц1…35

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Напряжение питания цепей управления, В 24
  • Режимы управления насосными агрегатами: «Автомат. СУН», «Местн. СУН», «Автомат ЦПУ»
  • Количество управляемых насосных агрегатов шт.1
  • Количество управляемых приводов вспомогательного оборудования шт.3
  • Количество кабельных вводов контрольных кабелей снизу от 10 до 35 мм., шт. 20
  • Габариты шкафа, ШхВхГ, мм 695х940х425
  • Масса шкафа, не более кг 75
