Передвижные карьерные подстанции КТПК (ПКТП)

Отправить заявку Форма заказа

КТПК(ПКТП) предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 6(10) кВ преобразования ее в электроэнергию напряжением 0,4 кВ (с изолированной нейтралью) и распределения ее потребителям.

Передвижные мобильные карьерные комплектные трансформаторные подстанции КТПК(ПКТП) применяются для электроснабжения переменным током передвижных токоприемников карьеров, разрезов, ведущих добычу полезных ископаемых открытым способом, стройплощадок, строительных площадок и других временных объектов.

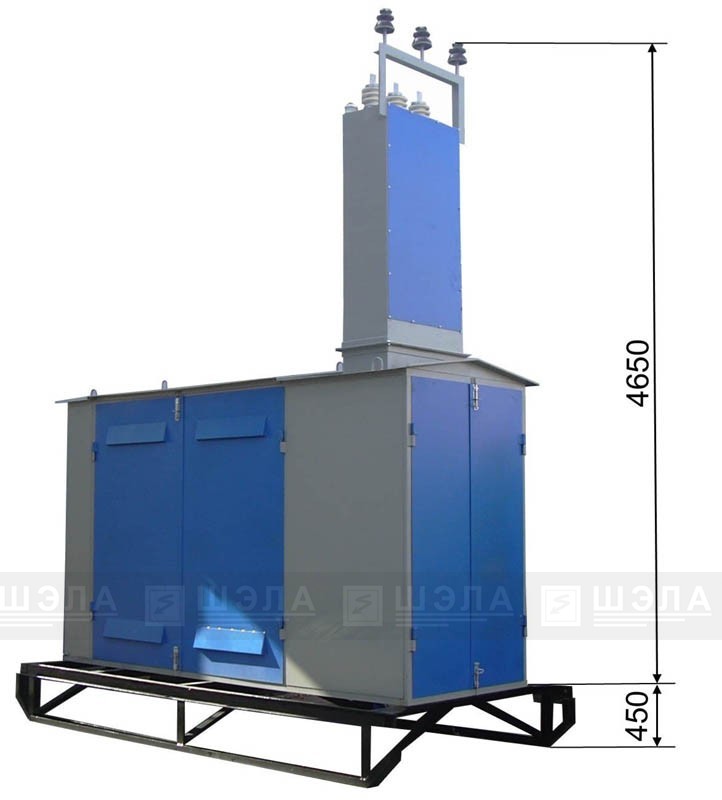

Внешний вид КТПК-160...630-6(10)/0,4-В/К

Внешний вид КТПК-160…630-6(10)/0,4-В/К

Внешний вид КТПК-25…100-6(10)/0,4-В/К

Внешний вид КТПК-25…100-6(10)/0,4-В/К

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Подстанция рассчитана для работы при следующих условиях:

  • температура окружающей среды от –40°до +40 °С
  • высота над уровнем моря, м до 1000
  • запыленность, мг/м3, (пыль невзрывоопасная, среда, не содержащая едких паров и газов в концентрациях, разрушающих металл) до 100
  • номинальный режим работы продолжительный

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметра Значение параметра
КТПК-25 КТПК-40 КТПК-63 КТПК-100 КТПК-160 КТПК-250 КТПК-400 КТПК-630
Номинальное напряжение, кВ
на стороне высшего напряжения (ВН) 6(10)
на стороне низшего напряжения (НН) 0,4
Число отходящих линий на стороне НН, шт. 2-5
Ток электродинамической стойкости на стороне ВН, кА 16
Ток термической стойкости на стороне ВН, кА 6,3
Время протекания тока термической стойкости, с 1
Номинальная мощность силового трансформатора, кВА 25 40 63 100 160 250 400 630
Номинальный ток плавких вставок предохранителей на стороне ВН, А 5 8 10 16 20 31,5 63 80
Номинальный ток линии уличного освещения, А 25
Габаритные размеры, ДхШхВ, мм 1250х1100х4500 3600х1300х4650

ОДНОЛИНЕЙНАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА КТПК-25…630-6/0,4-В/К
