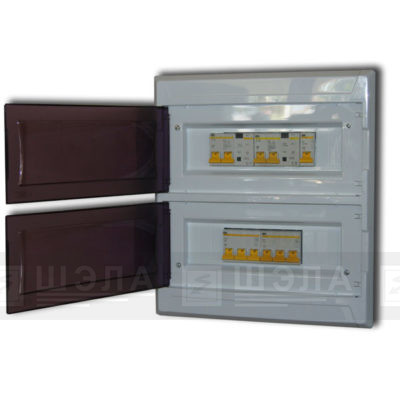

Щитки осветительные ОП, ОЩ, ОЩВ, УОЩВ

Отправить заявку Форма заказа

Щитки осветительные предназначе­ны для распределения электрической энергии, нечастых оперативных включе­ний и отключений электрических цепей, защиты от перегрузок и токов короткого замыкания осветительных сетей трех­фазного переменного тока напряжени­ем 380/220В частотой 50 Гц.

Щиток каждого типоисполнения ком­плектуется автоматическими выключа­телями в зависимости от числа отходя­щих групповых линий.

Щитки типа ОП, ОЩ, ОЩВ устанав­ливаются на стене, а УОЩВ — в нише.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Щиток осветительный обеспечивает:

  • ввод трехфазной электрической сети напряжением 380/220 V частотой 50 Hz или однофазной сети напряжением 220 V;
  • распределение электроэнергии по трехфазным и/или однофазным цепям;
  • защиту всех цепей от перегрузок и токов короткого замыкания;
  • нечастые (до 6 в сутки) оперативные включения и отключения отходящих электрических цепей;
  • защиту от токов утечки при установке в распределительной сети дифференциальных выключателей или устройств защитного отключения (УЗО) совместно с автоматическими выключателями.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Щиток ОЩВ, УОЩВ, ОЩ, ОП или ЯОУ должен эксплуатироваться в следующих условиях:

  • номинальное значение климатичес­ких факторов внешней среды по ГОСТ 15150-69;
  • температура окружающего воздуха от +1 до +35°С (исполнение для УХЛ4) и от -45 до +40°С для УЗ
  • относительная влажность не более 80% при 25 ОС
  • окружающая среда невзрывоопас­на, не содержащая пыли, агрессивных газов и паров в концентрациях, наруша­ющих работу устройства;
  • высота над уровнем моря не более 2000 м.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение, В 380/220
Номинальное напряжение изоляции, В 660
Номинальная частота, Гц 50
Номинальный ток щитка (вводного аппарата), А 25-100
Количество отходящих однофазных групповых линий 2-12
Номинальные токи защитных аппаратов групповых линий, А 10-25
Номинальная отключающая способность защитных аппаратов, кА, не менее З
Номинальный отключающий дифференциальный ток устройства защитного отключения, мА, (при наличии):
на вводе щитка, З0, 100, 300
на отходящих линиях 10 ,30
