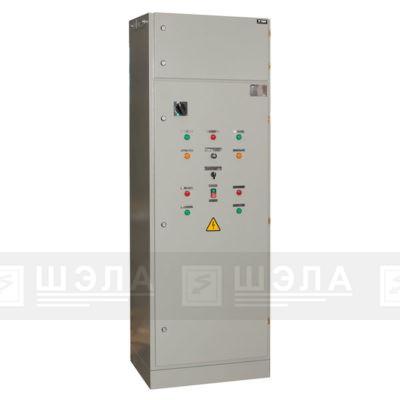

Шкафы распределительные ШР 11, ШРС 1

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ:

Распределительные силовые шкафы ШРС-1 и ШР-11 предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номи­нальные токи до 400 А и номинальное напряжение до 380 В трехфазного пере­менного тока частотой 50 Гц и с защи­той отходящих линий предохранителями НПН2-60 (до 63А), ПН2-100 (до 100 А), ПН2-250 (до 250 А), ПН2-400 (до 400А). Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.

Выдерживаемый ударный ток:

  • при ном. токе шкафа 250 А — не ме­нее 10 кА;
  • при ном. токе шкафа 400 А — не менее 25 кА.

Силовые шкафы ШР-11 в отличие от шкафов ШРC-1 имеют дополнительные возможности для при­менения. Так, в шкафах ШР-11-73512 — ШР-11-73517 на вводе установлены предохранители ПН2-400, а в шкафах ШР-11-73518 — ШР-11-73523 предус­мотрены два ввода.

В остальном конструкция и схемы шкафов идентичны.

Изготавливаются по ТУ 3434-006-39006326-02

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ШРС-1

ШР-11

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • высота над уровнем моря — не более 2000 м;
  • климатическое исполнение УХЛ4 по ГОСТ 15150-69,

при этом:

  • рабочая температура окружающего воздуха от плюс 1 °С до плюс 35°С;
  • группа условий эксплуатации в части воздействия окружающей среды — М2 по ГОСТ 17516.1–90;
  • степень защиты — IP3X по ГОСТ 14254–96 (со стороны дна IP00);
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
  • рабочее положение в пространстве с допустимым отклонением от вертикали до — 5° в любую сторону;
  • номинальный режим работы шкафа — продолжительный.

КОНСТРУКЦИЯ:

Шкаф ШР представляет собой металлический корпус бескаркасной конс­трукции, в котором устанавливается вводной рубильник или переключатель типа ВР32, на отходящих линиях — предохранители типа НПН2-60, ПН2-100, ПН2-250, ПН2-400.

Каждая фаза рубильника соединяется при помощи алюминиевой шины с блоком предохранителей.

В нижней части устройства расположены изолированные от корпуса шина (N) для подключения нулевых рабочих проводников и шина (РЕ) для подключения защитных проводников, которая электрически связана с ме­таллоконструкцией шкафа.

Конструкция обеспечивает установку шкафа ШР обеспечивает установку шкафа ШРС на полу в электро­помещениях. Ввод питающих и вывод отходящих проводников предусмат­ривается как сверху (через съемную крышку), так и снизу. Внутреннее разделение между блоками ввода и распределения отсутс­твует, что соответствует разделению вида 1 согласно ГОСТ Р51321.1-2000.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение, В 380
Номинальное напряжение изоляции, В 660
Номинальная частота, Гц 50
Выдерживаемый ударный ток: не менее 10 кА не менее 25 кА
при ном. токе шкафа 250 А
при ном. токе шкафа 400 А
Степень защиты по ГОСТ 14254-96 IP22 (IP00 со стороны днища) IP54 (IP00 со стороны днища)
Вид системы заземления (нулевой рабочий и защитный проводники объединены) TN-C(S)
