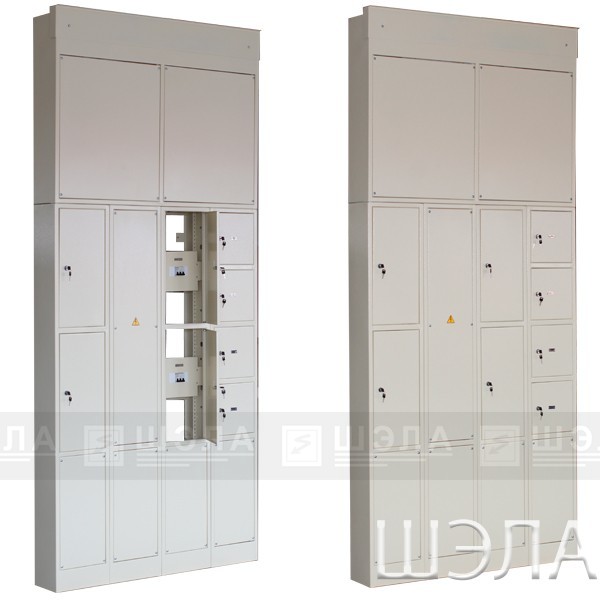

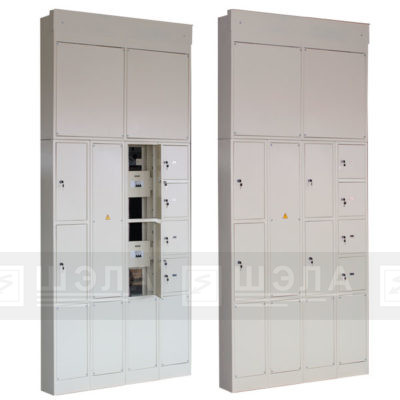

Устройство этажное распределительное модульного типа УЭРМ

Страница находится в стадии доработки и наполнения

НАЗНАЧЕНИЕ:

Устройство этажное распределительное модульного типа УЭРМ (щит этажный) предназначен для комплектования жилых зданий для поквартирного или внутриквартирного распределения электроэнергии и учета ее потребления, а так же для защиты распределительных и групповых линий цепей при перегрузках и токах короткого замыканиях в сетях переменного тока напряжением 380/220В, частотой 50-60 Гц с системами заземления TN-C-S, TN-S

Щит должен эксплуатироваться в следующих условиях: номинальное значение климатических факторов внешней среды по ГОСТ 15150.

— температура окружающего воздуха от +1 до +35°С;

— относительная влажность не более 80% при +25 °С;

— окружающая среда невзрывоопасная, не содержащая пыли, агрессивных газов и паров в количестве, нарушающих работу щитка;

— высота над уровнем моря — не более 2000м.

В вводно-учетной секции устанавливаются боксы ввода и учета (по количеству квартир). В боксах ввода и учета устанавливаются, в зависимости от типоисполнения щитка, автоматические выключатели защиты вводов в квартиры , позволяющие отключить квартиру от питающей линии, счетчики учета электроэнергии (~380/220В) и автоматические выключатели групповых линий. Щиток оборудован шиной N для подключения нулевых рабочих проводников и шиной РЕ для подключения защитных проводников.

Ввод линии электропитания в щиток производится без разрезания магистрали 380/220В с помощью сжимов через электротехнический короб, с возможностью подключения фазных проводников питающей цепи до 70 кв. мм. (исходя из конкретной проектной документации возможно до150 кв. мм.), нулевых рабочих и нулевых защитных проводников до 35 кв.мм. Силовая и слаботочная секции разделены перегородкой. В слаботочной секции устанавливаются рейки для размещения устройств телефонной, радиотрансляционной и телевизионной сетей.
