Вводно распределительное устройство ВРУ-8500

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНИЕНИЯ:

Устройства вводно-распределительные серии ВРУ8500 предназначе­ны для ввода, распределения и учета электроэнергии напряжением 380/220В трехфазного переменного тока часто­той 50Гц в сетях с глухозаземленной нейтралью,  для защиты линий при пе­регрузках и коротких замыканиях, а так­же для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей.

ВРУ8500 комплектуются из отдельных панелей одностороннего об­служивания, и могут быть как отдельно стоящими, так и в составе секции.

По назначению панели серии ВРУ8500 подразделяются на :

  • вводные с выключателем врубным;
  • вводные с переключателем врубным;
  • вводные с автоматическим выключателем;
  • распределительные с автоматическими выключателями на отходящих линиях;
  • распределительные с автоматикой управления освещением;
  • распределительные с отделением учета электроэнергии.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ВВОДНЫХ ПАНЕЛЕЙ:

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ РАСПРЕДЕЛИТЕЛЬНЫХ ПАНЕЛЕЙ:

ГАБАРИТНЫЕ РАЗМЕРЫ:

а)учётно-распределительной панели б)вводной панели:

в)установочные размеры панелей

КОНСТРУКЦИЯ:

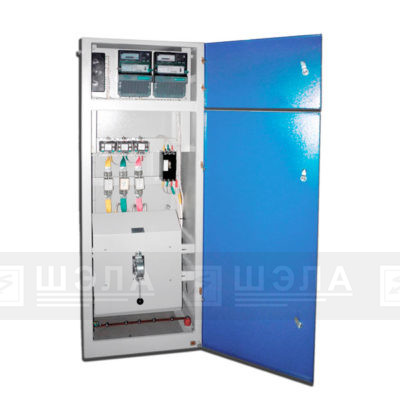

Вводно-распределительное устройство представляет собой шкаф штампосварной конструкции, в котором установлена панель с размещенной на ней соответствующей аппаратурой (аппараты ввода, защиты и учета элект­роэнергии).

Шкаф устанавливается на полу в электропомещениях. Ввод питающих и вывод отходящих проводников предусматривается как сверху (через съем­ную крышку), так и снизу. При наличии аппаратов учета в двери имеются окна для снятия показаний счетчиков без открывания двери, а также предус­мотрено внутреннее освещение для обслуживания и ремонта.

В нижней части устройства расположены изолированная от корпуса шина (N) для подключения нулевых рабочих проводников и шина (РЕ) для подклю­чения защитных проводников, которая электрически связана с металлоконс­трукцией шкафа.

Вводные панели имеют отделения ввода и учета.

В отделении ввода устанавливаются выключатели (переключатели) и пре­дохранители.

В этом отделении предусмотрена установка автоматического выключа­теля, предназначенного для защиты питающей сети нагрузок домоуправле­ния.

В отделении учета устанавливаются:

  • трансформаторы тока;
  • счетчик электрической энергии;
  • испытательная коробка;
  • измерительные приборы;
  • освещение панели.

Конструкция вводной панели позволяет разделить учет электрической энергии и кон­троль токов нагрузки. При этом в панель устанавливаются шесть трансфор­маторов тока, измерительные приборы выносятся на дверь, счетчик и испы­тательная коробка устанавливаются в щиток учета.

В распределительных панелях предусмотрена установка:

  • автоматических выключателей на номинальные токи от 25 до 630А;
  • электромагнитных пускателей;
  • промежуточных реле;
  • выключателей нагрузки.

По желанию заказчика панели серии ВРУ8500 могут комплектоваться кабель­ной сборкой КП, которые позволяют осуществить подключение кабеля боль­шого сечения.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

ВРУ8500 должно эксплуатиро­ваться в следующих условиях:

  • высота над уровнем моря до 2000м, температура окружающего воздуха от +5 до +40°С;
  • относительная влажность воздуха окружающего воздуха не более 60% при +20°С;
  • окружающая среда невзрывоопас­ная, не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными па­рами;
  • место установки — защищенное от попадания воды и других жидкостей, ра­диации, резких толчков (ударов) и силь­ной тряски;
  • рабочее положение в пространстве — вертикальное, допустимое отклонение от вертикального 5° в любую сторону.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение, В 380
Номинальная частота, Гц 50
Номинальное напряжение изоляции, В 660
Номинальный ток устройства, А 100, 250, 400,630
Климатическое исполнение по ГОСТ 15150 УХЛ4
Степень защиты по ГОСТ 14254 IРЗ1(54)
Вид системы заземления TN-C(S)

Скачать подробнее (PDF, 1,09Мб)
