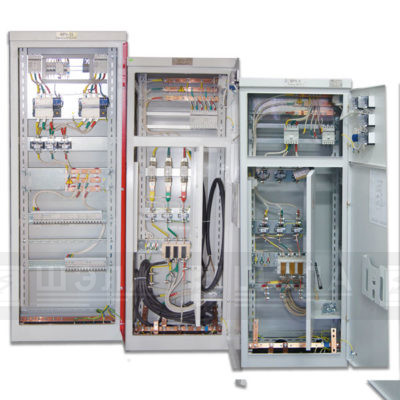

Вводно распределительное устройство ВРУ-1, ВРУ-3

Отправить заявку Форма заказа

Назначение:

Устройства вводно-распределитель­ные ВРУ-1, ВРУ-З предназначены для приема, распределения и учета электрической энергии напряжением 380/220 V трехфазного переменного тока частоты 50Гц в четырех- и пяти-проводных электрических сетях с систе­мами заземления TN-C, TN-C-S, TN-S, и обеспечивают защиту отходящих линий при перегрузках и коротких замыканиях. Область применения ВРУ-1: жилые, общественные здания и сооружения; административные и бытовые здания.

Панели вводно-распределительных устройств ВРУ-З разработаны для замены панелей ВРУ-1 и отличаются улучшенной компоновкой, меньшими габаритами, весом и металлоемкостью.

Изготавливаются по ТУ 3434-009-39006326-02, ГОСТ Р51732-2001

Область применения вводно-распределительных устройств:

Область вводно-распределительных устройств серии ВРУ-1, ВРУ-3: жилые, общественные, административные, бытовые здания и сооружения. В панелях ВРУ1 установлены аппараты учета. Для управления освещением сетей общего пользования — блоки автоматического и неавтоматического управления освещением.

Условные обозначения для вводно-распределительных устройств:

Структура условных обозначений для вводно-распределительных устройств серии ВРУ-1, ВРУ-3

Габаритные размеры ВРУ:

а) ВРУ-1 б) ВРУ-3

Функциональность вводно-распределительных устройств серии ВРУ-1, ВРУ-3:

Устройства вводно-распределительные разделяются на:

  • вводные — для ввода и учета электрической энергии;
  • распределительные — для распределения электрической энергии; применяются совместно с вводными;
  • вводно-распределительные — для ввода, учета и распределения электрической энергии и обеспечивают распределение и учет электрической энергии по трехфазным и/или однофазным цепям;
  • нечастые, до 6 в сутки, оперативные включения и отключения отходящих электрических цепей.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ СЕРИИ ВРУ-1, ВРУ-3:

  • высота над уровнем моря — не более 2000 м;
  • климатическое исполнение УХЛ4 по ГОСТ 15150-69,

при этом:

  • рабочая температура окружающего воздуха от плюс 1 °С до плюс 35°С;
  • группа условий эксплуатации в части воздействия окружающей среды — М2 по ГОСТ 17516.1–90;
  • степень защиты — IP3X по ГОСТ 14254–96 (со стороны дна IP00);
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
  • рабочее положение в пространстве с допустимым отклонением от вертикали до — 5° в любую сторону;
  • номинальный режим работы шкафа — продолжительный.

Вводно-распределительные устройства серии ВРУ-1, ВРУ-3: основные технические характеристики:

Номинальное напряжение, В 380
Номинальная частота, Гц 50
Номинальное напряжение изоляции, В 660
Номинальный ток устройства, А: 100; 250; 400
Номинальные токи защитных и/или коммутационных защитных аппаратов распределительных цепей, А до 250
Номинальные токи защитных и/или коммутационных защитных аппаратов групповых цепей освещения, А 10; 16; 20
Номинальные токи вводных аппаратов, А до 400
Номинальные токи вводных аппаратов ВРУ с АВР, А 100; 250
Номинальный кратковременно выдерживаемый ток короткого замыкания для блока ввода и сборных шин ВРУ, кА <20
Климатическое исполнение по ГОСТ 15150-69 УХЛ4
Степень защиты по ГОСТ 14254-80 IP31
Вид системы заземления (нулевой рабочий и защитный проводники объединены) TN-C(S)
