Ящик управления СУ-РУСМ5000

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

Устройство управления пред­назначено для управления од­ним (или несколькими) асин­хронным двигателем с короткозамкнутым ротором в продолжи­тельном режиме в категории применения АС-3 по ГОСТ 11206 (т.е. пуск и отключение вращаю­щегося электродвигателя), а также для кратковременного и повторно-кратковременного ре­жима, но в категории АС-3. Ос­новное применение: для разме­щения в помещениях с повы­шенной влажностью и запылен­ностью.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Ящики серии СУ-РУСМ5000 выполняют функции:

  • управления нереверсивными электродвигателями на токи до 160 А;
  • управления реверсивными электродвигателями на токи до 160 А;
  • управления реверсивным электродвигателем задвижек общего назначения с односторонней муфтой ограничения крутящего момента на токи до 16 А;
  • управления реверсивным электродвигателем задвижек общего назначения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с односторонней муфтой ограничения крутящего момента на токи до 20 А;
  • управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • однофидерные для управления одним электродвигателем;
  • двухфидерные для управления двумя электродвигателями;
  • с автоматическим выключателем в главной цепи;
  • без автоматического выключателя в главной цепи;
  • с избирателем управления на двери;
  • без избирателя управления.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • в части воздействия климатических факторов внешней среды — по ГОСТ15150;
  • относительная влажность воздуха — 90% при 20°С;
  • высота над уровнем моря — не более 2000 м;
  • окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов в концентрациях, вызывающих раз­рушение металла и изоляции;
  • рабочее положение в пространстве — вертикальное с допустимым отклоне­нием не более 5° в любую сторону.

Возможность работы устройства управления в условиях, отличных от ука­занных, технические характеристики и мероприятия, которые должны выпол­няться при их эксплуатации в этих условиях, согласовываются между пред­приятием-изготовителем и потребителем.

КОНСТРУКЦИЯ:

Устройство управления представляет собой единый блок и состоит из пускорегулирующей, коммутационной и светосигнальной аппаратуры.

Пускорегулирующая аппаратура установлена на панели и состоит из авто­матического выключателя, электромагнитного пускателя, электротеплового ре­ле, предохранителя, промежуточного реле.

Панель крепится к задней стенке корпуса устройства, коммутационная и сиг­нальная аппаратура повышенной степени защиты устанавливается на двери и состоит из выключателей кнопочных, переключателей выбора режима работы и светосигнальных устройств.

В зависимости от типоисполнения устройства отдельные элементы не уста­навливаются.

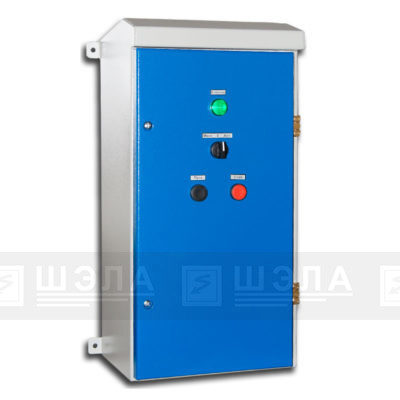

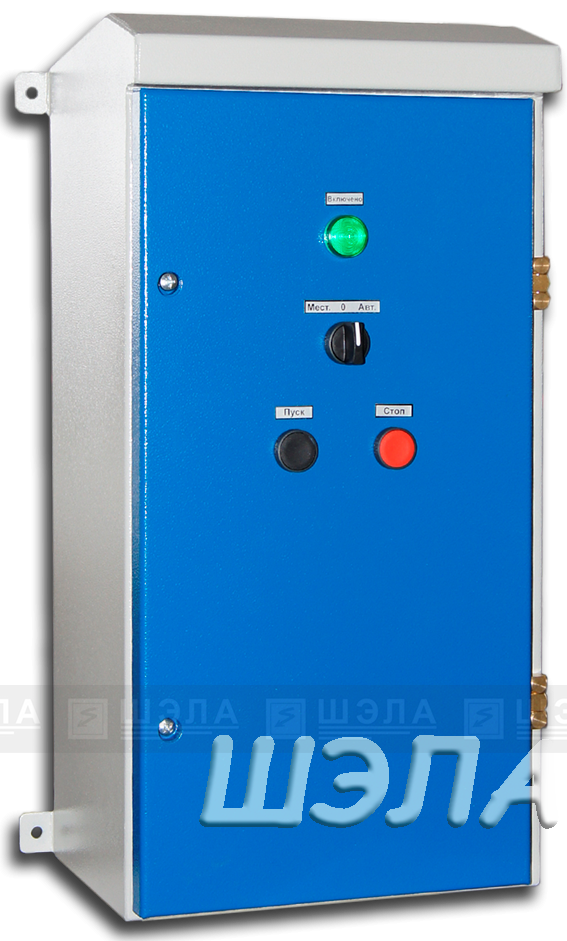

Корпус устройства управления выполнен в виде ящика штампосварной кон­струкции с уплотняемой передней дверью, закрывающейся на замки, имеет проушины для крепления на вертикальной плоскости.

Подвод кабелей осуществляется через сальники, устанавливаемые на съемных крышках, которыми закрываются лючки в крышке и дне ящика.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное рабочее напряжение, В
силовых цепей 380
цепей управления 380
Номинальная частота, Гц 50
Номинальное напряжение изоляции, В 660
Номинальный ток устройства, А
однофидерного 0,6—160
двухфидерного 0,6 — 25
Степень защиты по ГОСТ 14254 IP54
Вид системы заземления TN-C
Климатическое исполнение и категория размещения У1,У5, УХЛ1,УХЛ5
