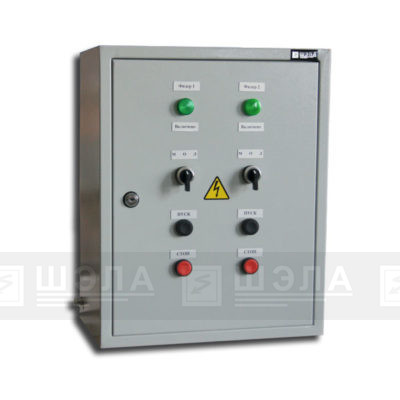

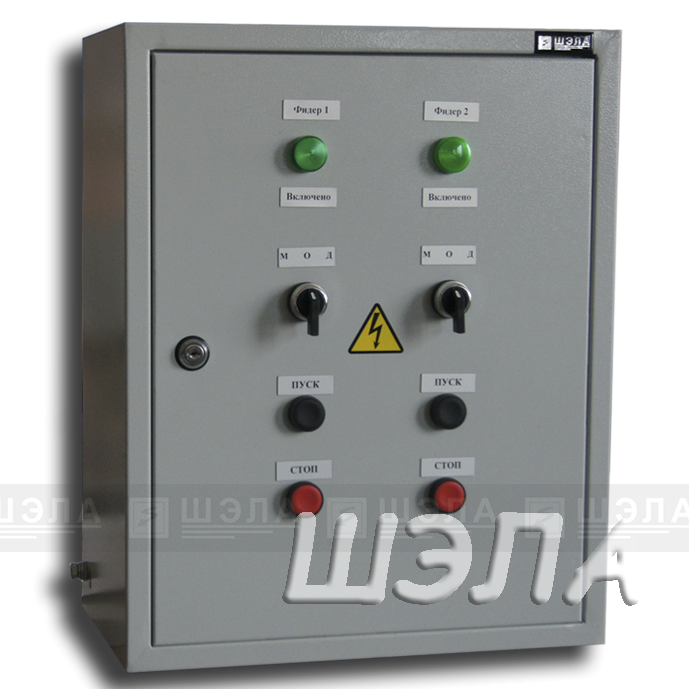

Ящик управления СУ-Я5000

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

Устройство управления пред­назначено для управления одним (или несколькими) асинхронным двигателем с короткозамкнутым ротором в категории применения АС-3 по ГОСТ 11206 (т.е. пуск и отключение вращающегося элект­родвигателя), а также возможно применение для кратковременно­го и повторно-кратковременного режим, но в категории АС-3. Ос­новное применение: для одиноч­ных приводов с местным и дистан­ционным управлением.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Ящики серии Я-5000 выполняют функции:

  • управления нереверсивными электродвигателями на токи до 160 А;
  • управления реверсивными электродвигателями на токи до 160 А;
  • управления реверсивным электродвигателем задвижек общего назначения с односторонней муфтой ограничения крутящего момента на токи до 16 А;
  • управления реверсивным электродвигателем задвижек общего назначения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с односторонней муфтой ограничения крутящего момента на токи до 20 А;
  • управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • однофидерные для управления одним электродвигателем;
  • двухфидерные для управления двумя электродвигателями;
  • с автоматическим выключателем в главной цепи;
  • без автоматического выключателя в главной цепи;
  • с избирателем управления на двери;
  • без избирателя управления.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • высота над уровнем моря — не более 2000 м;
  • климатическое исполнение УХЛ4 по ГОСТ 15150-69,

при этом:

  • рабочая температура окружающего воздуха от -25°С до +40°С;
  • относительная влажность воздуха не более 80% при макс. температуре +20°С;
  • группа механического исполнения (по ГОСТ 17516.1) – М1;
  • степень защиты — IP31;
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
  • рабочее положение в пространстве с допустимым отклонением от вертикали до — 5° в любую сторону;
  • номинальный режим работы шкафа — продолжительный;
  • категория применения – АС-3nbsp.

НОМЕНКЛАТУРА ЯЩИКОВ СУ-Я5000:

Таблица 1

Тип ящиков управления двигателем Кол-во управ-  ляемых двига- телей (фидеров) Питание цепи управления Аппараты на двери
нереверсивным реверсивным переключатель кнопка арматура
1. Ящики с автоматическими выключателями на каждый фидер рудничный
СУ-Я5110 СУ-Я5410 1 фазным напряжением + +
СУ-Я5111 СУ-Я5411 + + +
СУ-Я5112 СУ-Я5412 независимое или линейным напряжением + +
СУ-Я5113 СУ-Я5413 + + +
СУ-Я5114 СУ-Я5414 2 фазным напряжением + +
СУ-Я5115 СУ-Я5415 + + +
2. Ящики с одним автоматическим выключателем на два фидера рудничных
СУ-Я5124 СУ-Я5424 2 фазным напряжением + +
СУ-Я5125 СУ-Я5425 + + +
3. Ящики без автоматического выключателя
СУ-Я5130 СУ-Я5430 1 фазным напряжением + +
СУ-Я5131 СУ-Я5431 + + +
СУ-Я5134 СУ-Я5434 2 фазным напряжением + +
СУ-Я5135 СУ-Я5435 + + +
4. Ящики с промежуточным реле
СУ-Я5141 СУ-Я5441 1 фазным напряжением + + +
5. Ящики с клеммниками
СУ-Я5001 Зажимы цепей управления Кол-во зажимов 40 Предназначены для тран-зита цепей управления
СУ-Я5003 Кол-во зажимов 60
СУ-Я5004 Кол-во зажимов 120
СУ-Я5005 Силовые зажимы на ток 63 А Кол-во зажимов 6 Для питания ящиков

КОНСТРУКЦИЯ:

Устройство управления представляет собой единый блок и состоит из пускорегулирующей, коммутационной и светосигнальной аппаратуры.

Пускорегулирующая аппаратура установлена на панели и состоит из авто­матического выключателя, электромагнитного пускателя, электротеплового реле, предохранителя, промежуточного реле.

Панель крепится к задней стенке корпуса устройства, коммутационная и сигнальная аппаратура устанавливается на двери и состоит из выключателей кнопочных, переключателей выбора режима работы и светосигнальных уст­ройств.

В зависимости от типоисполнения устройства отдельные элементы не ус­танавливаются.

Корпус устройства управления выполнен в виде ящика штампосварной кон­струкции с передней дверью, закрывающейся на замки, имеет проушины для крепления на вертикальной плоскости.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Таблица 2

Номинальное рабочее напряжение:
силовых цепей см. таблицу 3
цепей управления см. таблицу 3
Номинальная частота, Гц 50
Номинальное напряжение изоляции, В 660
Степень защиты по ГОСТ 14254 IP31 и IP54
Вид системы заземления TN-C
Климатическое исполнение и категория размещения УХЛ4
Масса, не более, кг 50

Таблица 3

Способ питания цепи управления Номинальное напряжение цепей, В 3-й и 4-й знаки типового индекса
силовой управления
Фазным напряжением от собственной силовой цепи -380 -220 74
50 Гц 50 Гц
Линейным напряжением от собственной силовой цепи -380 -380 77
50 Гц 50 Гц
От независимого источника -380 -110 73
50 Гц
50 Гц -220 74
50 Гц

Скачать подробнее (PDF, 3,23Мб)
