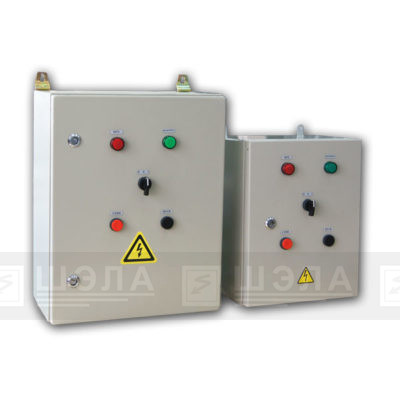

Ящик управления СУ-ЯС5000

Отправить заявку Форма заказа

Устройство управления предназначено для управления одним (или несколькими) асин­хронным двигателем с короткозамкнутым ротором в длитель­ном режиме в категории приме­нения АС-3 по ГОСТ 11206-77 (т.е. пуск и отключение вращаю­щегося электродвигателя), а также для кратковременного и повторно-кратковременного ре­жима, но в категории АС-3. Ос­новное применение: для оди­ночных приводов с местным или дистанционным управле­нием.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Ящики серии Я-5000 выполняют функции:

  • управления нереверсивными электродвигателями на токи до 160 А;
  • управления реверсивными электродвигателями на токи до 160 А;
  • управления реверсивным электродвигателем задвижек общего назначения с односторонней муфтой ограничения крутящего момента на токи до 16 А;
  • управления реверсивным электродвигателем задвижек общего назначения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с односторонней муфтой ограничения крутящего момента на токи до 20 А;
  • управления реверсивным электродвигателем задвижек взрывозащищённого исполнения с двухсторонней муфтой ограничения крутящего момента на токи до 16 А;
  • однофидерные для управления одним электродвигателем;
  • двухфидерные для управления двумя электродвигателями;
  • с автоматическим выключателем в главной цепи;
  • без автоматического выключателя в главной цепи;
  • с избирателем управления на двери;
  • без избирателя управления.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • в части воздействия климатических факторов внешней среды — исполне­ние УХЛ категории размещения 4 по ГОСТ15150. При этом нижний предел температуры окружающего воздуха — минус 5°С;
  • высота над уровнем моря — не более 2000 м;
  • окружающая среда — невзрывоопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов в концентрациях, вызывающих раз­рушение металла и изоляции;
  • рабочее положение в пространстве — вертикальное с допустимым отклоне­нием не более 5° в любую сторону.

Возможность работы устройства управления в условиях, отличных от ука­занных, технические характеристики и мероприятия, которые должны выпол­няться при их эксплуатации в этих условиях, согласовываются между пред­приятием-изготовителем и потребителем.

КОНСТРУКЦИЯ:

Устройство управления представляет собой единый блок и состоит из пускорегулирующей, коммутационной и светосигнальной аппаратуры. Пускорегулирующая аппаратура установлена на панели и состоит из автоматического выключателя, электромагнитного пускателя, электротеплового реле, предо­хранителя, промежуточного реле, реле контроля напряжения. ;Панель крепит­ся к задней стенке корпуса устройства, коммутационная и сигнальная аппара­тура устанавливается на двери и состоит из выключателей кнопочных, пере­ключателей выбора режима работы и светосигнальных устройств. В зависимо­сти от типоисполнения устройства отдельные элементы не устанавливаются.

Корпус устройства управления выполнен в виде ящика штампосварной кон­струкции с передней дверью, закрывающейся на замки, имеет проушины для крепления на вертикальной плоскости. Для подвода кабелей в крышке и дне ящика имеются закрытые съемными крышками лючки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное рабочее напряжение, В
силовых цепей 380
цепей управления 220
Номинальная частота, Гц 50
Номинальное напряжение изоляции, В 660
Номинальный ток устройства, А:
однофидерного 0,6—160
двухфидерного 0,6 — 22
трехфидерного 0,6 — 22
Степень защиты по ГОСТ 14254 IP31
Вид системы заземления TN-C
