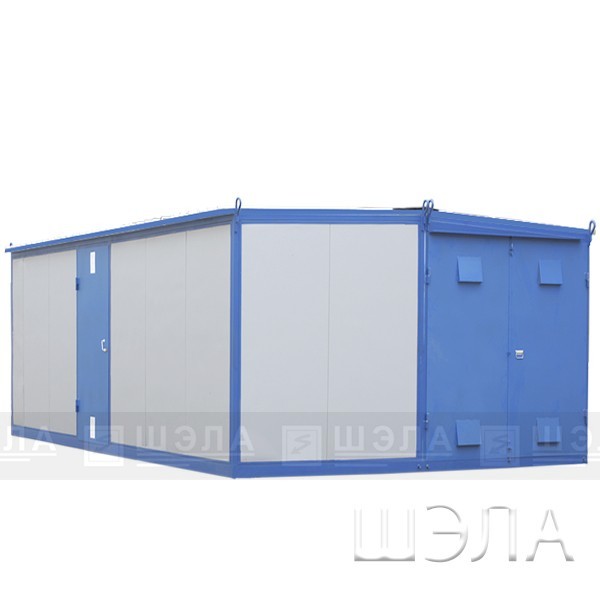

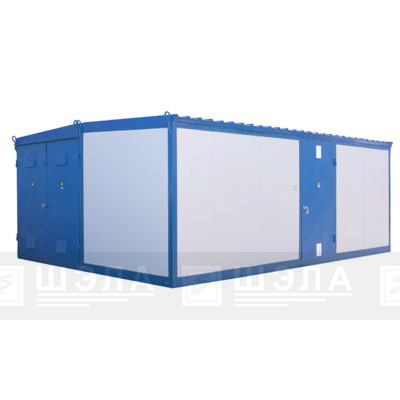

Подстанции утепленные модульные КТПНУ

НАЗНАЧЕНИЕ:

КТПНУ — комплектная трансформаторная подстанция наружной установки с одним (КТПНУ-250…1600/6(10)/0,4-02-У1) или с двумя трансформаторами (2) КТПНУ-250…1600/6(10)/0,4-02-У1) предназначена для приема электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6 (10) кВ, преобразования и распределения его напряжением 0,4 кВ.



КОНСТРУКЦИЯ УСТРОЙСТВА И ТИПЫ УСТАНАВЛИВАЕМОГО ОБОРУДОВАНИЯ:

Конструктивно подстанции утепленные модульные КТПНУ состоят из трех отдельных блоков:

  • блок устройства со стороны высшего напряжения — УВН;
  • блок силовых трансформаторов Т1 и Т2;
  • блок распределительного устройства со стороны низшего напряжения — РУНН.

Распределительное устройство со стороны высокого напряжения реализовано на камерах серии КСО 393:

  • для 2 КТПНУ до 1000 кВА с выключателями нагрузки ВНА-10/630;
  • для 2 КТПНУ 1600 кВА с вы­ключателями нагрузки ВНА-10/630 на вводных панелях и отходящих лини­ях, а на линиях защиты трансформа­торов используются камеры КСО 393 с вакуумными выключа­телями ВВ/TEL-10/630.

Для подстанции наружной установки типа (2)КТПН-250…1600/6(10)/0,4-У1 В блоке силовых трансформаторов согласно заявке заказчика могут быть установлены следующие типы транс­форматоров:

  • для 2 КТПНУ 1000 кВА масляные серий ТМ, ТМГ или сухие серии ТС;
  • для 2 КТПНУ 1600 кВА масляные серии ТМЗ или сухие серии ТС.

Вентиляция в блоке силовых трансформаторов — естественная и осуществляется через жалюзийные решётки, которые установлены в воротах.

Распределительное устройство со стороны низшего напряжения реализовано на панелях серии ЩО 70 как с устройством АВР, так и без не­го. Количество и номинальные токи отходящих линий согласно заявке за­казчика.

Оболочка блок-домиков представ-лят собой каркасную сварную конструкцию, которая обшита панелями типа «Сэндвич» толщиной 50 мм.

В конструкции каркаса предусмот-ренны узлы стыковки блоков между собой.

В блоке РУНН установлен ящик собственных нужд ЯВ-СН, предназна­ченный для:

  • внутреннего освещения всех блоков;
  • внутреннего освещения камер КСО;
  • внешнего освещения подстанции;
  • питания схемы управления обогревом.

Блоки УВН и РУНН комплектуются электроконвекторами мощностью 1 кВт, которые предназначены для поддержания температуры в зимнее время в автоматическом режиме.

В комплект поставки подстанции входят:

  • блок УВН;
  • блок РУНН;
  • блок силовых трансформаторов;
  • измерительные приборы и при­боры учета;
  • монтажный комплект;
  • эксплуатационная документация.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Условные обозначения КТПНУ
