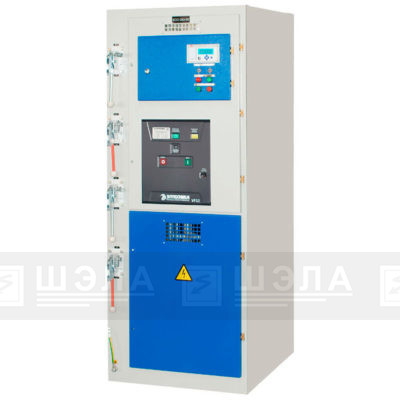

Камеры сборные одностороннего обслуживания КСО-393 с вакуумными выключателями

НАЗНАЧЕНИЕ:

Камеры сборные одностороннего обслуживания КСО-393, предназначены для работы в составе распределительных устройств или подстанций, в сетях трехфазного переменного тока частотой 50/60Гц, напряжением 6 или 10 кВ, с изолированной нейтралью.
Степень защиты – IР20.
Продукция сертифицирована



ГАБАРИТНЫЕ РАЗМЕРЫ:

Камеры сборные одностороннего обслуживания КСО-393 с вакуумными выключателями

Габариты КСО-393 с ВВ, мм
В Ш Г
2000 800 950
Габариты КСО-393 без ВВ, мм
В Ш Г
1700 800 800

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Номинальное напряжение, кВ 6, 10
  • Номинальная частота, Гц50/60
  • Номинальный ток главных цепей, А630, 800, 1000
  • Номинальный ток отключения вакуумного выключателя, кА20; 25; 31,5
  • Номинальные параметры сквозных токов короткого замыкания:
  • — ток электродинамической стойкости, кА51
  • — ток термической стойкости, кА20; 25; 31,5
  • — время протекания тока короткого замыкания, с3
  • Время протекания тока термической стойкости:
  • — для главных ножей, с3
  • — для заземляющих ножей, с1
  • Номинальное напряжение вспомогательных цепей, В:
  • — оперативное напряжение220
  • — трансформатор напряжения100
  • Сопротивление изоляции вспомогательных цепей (не менее), мОм10
  • Степень защиты по ГОСТ 14254:
  • — с фронтальной стороныIP20
  • — с обратной стороныIP00

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ, ГЛАВНЫХ ЦЕПЕЙ

№ схемы Назначение Схема Элементы главной цепи
1 Ввод, отходящая линия   QS – разъединитель РВЗ – 10/630 исполнение II
2 Ввод, отходящая линия   QS – разъединитель РВЗ – 10/630 исполнение III
3 Ввод, отходящая линия   Q – выключатель нагрузки ВНА – 10/630
4 Отходящая линия   Q – выключатель нагрузки ВНА – 10/630;
FU – предохранители ПТ 6 (10);
5 Отходящая линия   Q – выключатель нагрузки ВНА – 10/630;
FU – предохранители ПТ – 6 (10);
TA – трансформатор тока ТОЛ – 10
6 Отходящая линия

Q – выключатель нагрузки ВНА – 10/630;
FU – предохранители ПТ – 6 (10);
TA1, TA2 – трансформатор тока ТОЛ – 10
7 Отходящая линия   Q – выключатель нагрузки ВНА – 10/630;
FU – предохранители ПТ – 6 (10);
FV – ограничители перенапряжений ОПН – 6 (10)
8 Ввод, отходящая линия   Q – выключатель нагрузки ВНА – 10/630;
FU – предохранители  ПТ – 6 (10);
FV – ограничители перенапряжений ОПН – 6 (10)
8ВВ Ввод, отходящая линия   QS1 – разъединитель РВЗ – 10/630
исполнение II;
QS2 – разъединитель РВЗ – 10/630
исполнение II;
Q – выключатель вакуумный  VF12;
TA1, TA2 – трансформатор тока  ТОЛ – 10;
FV – ограничители перенапряжений ОПН – 6 (10);
8.1ВВ Отходящая линия   QS1 – разъединитель РВЗ – 10/630
исполнение II;
QS2 – разъединитель РВЗ – 10/630
исполнение II;
Q – выключатель вакуумный VF – 12;
TA1,TA2 – трансформатор тока  ТОЛ – 10;
FV – ограничители перенапряжений ОПН – 6 (10);
TAN1 — трансформатор тока нулевой последовательности ТЗЛК — 0,66
9 Ввод, отходящая линия   Q – выключатель нагрузки ВНА – 10/630;
FU – предохранители  ПТ – 6 (10);
FV – ограничители перенапряжений ОПН – 6 (10)
10 Отходящая линия   QS –  разъединитель РВЗ – 10/630 исполнение III;
FV –  ограничители перенапряжений ОПН – 6 (10);
TV – трансформатор ОЛСП – 1,25
11 Трансформатор напряжения   QS –  разъединитель РВЗ – 10/630  исполнение III;
FV –  ограничители перенапряжений ОПН – 6 (10);
TV – трансформатор 3 Х ЗНОЛП – 6/100
12BB Отходящая линия   QS –  разъединитель РВЗ — 10/630  исполнение II;
Q – выключатель вакуумный  VF 12;
TA1,TA2 – трансформатор тока  ТОЛ — 10;
QSG – заземлитель ЗР — 10/630
13BB Секционный выключатель
   QS – разъединитель РВЗ — 10/630 исполнение II;
Q – выключатель вакуумный VF12;
TA1,TA2 – трансформатор тока ТОЛ — 10
14 Секционный разъединитель   QS — разъединитель РВЗ – 10/630 исполнение III
15 Заземление сборных шин   QSG – заземлитель ЗР – 10/630
16 Заземление сборных шин   QSG – заземлитель ЗР – 10/630
ШМ Шинный мост
ШМР Шинный мост с  разъединителем   QS1– разъединитель РВЗ – 10/630 исполнение II;
QS2 – разъединитель РВЗ – 10/630 исполнение II

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Камеры сборные одностороннего обслуживания КСО-393 с вакуумными выключателями

Пример записи структуры условного обозначения при формировании заказа:

КСО — 393 — 4 — 10 — 630 — 50 — 31,5 — У3.  Камера сборная одностороннего обслуживания КСО393, номер схемы главных цепей 4, номинальный ток предохранителя 31,5 А, номинальное напряжением 10 кВ, номинальный ток главных цепей 630 А, номинальный ток трансформатора тока 50 А, категория размещения и климатического исполнения У3.
