Камеры сборные одностороннего обслуживания КСО-366

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ:

КСО З66 — сборные камеры с напряжением 6-10 кВ, предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Устанавливаются камеры КСО З66 в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для неквалифицированного персонала, и являются камерами одностороннего обслуживания.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды от минус 25 до + 40 °С
  • высота над уровнем моря (не более) 1000м
  • воздействие климатических факторов внешней среды исполнения У категорий размещения 3 по ГОСТ 15150 и ГОСТ 15543.1
  • условия эксплуатации в части механических факторов внешней среды – группа М1 по ГОСТ 17516.1
  • окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения для сборных камер КСО 366





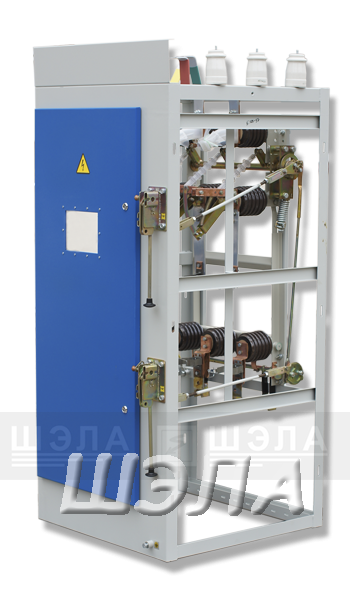

Камера КСО 366 производства Шэла

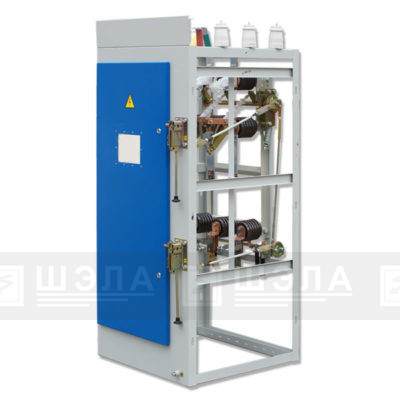

Рис .1. Общий вид камеры КСО 366

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение, кВ 6; 10
Номинальная частота 50
Номинальный ток главных цепей, А 630
Стойкость к токам короткого замыкания:
— электродинамическая стойкость, кА 41; 51
— термическая стойкость, кА 16; 20; 31,5
Время протекания тока термической стойкости:
— для главных ножей, с 3
— для заземляющих ножей, с 1
Номинальное напряжение вспомогательных цепей, В
— переменного оперативного тока
— постоянного оперативного тока
— трансформатора напряжения
— трансформаторов собственных нужд
— внутреннего освещения камер 12
Сопротивление изоляции вспомогательных цепей (не менее), мОм 10
Степень защиты по ГОСТ 14254:
— со стороны фасада IP20
— с остальных сторон IP00
Климатическое исполнение и категория размещения по ГОСТ 15150 У3
Рис. 2. Шинные мосты для КСО-366
Рис. 2 Шинные мосты для КСО-366



А) А300.50,А300.51,A300.52,ШМ1,ШМ2,ШМ3;

Б) А300.53, А300.54, А300.55;

В) ШМР1, ШМР2, ШМР3 – см.рис.3

Рис. 3. Шины для КСО-366
Рис. 3 Шинные мосты для КСО-366 (размеры в скобках):



А) без разъединителей;

Б) с разъединителями
