Камеры сборные одностороннего обслуживания КСО-386

Отправить заявку

НАЗНАЧЕНИЕ:

Камеры КСО-З86 напряжением 6-10 кВ предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Камеры КСО З86 устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для неквалифицированного персонала, и являются камерами одностороннего обслуживания.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды от -25 до + 40 °С
  • высота над уровнем моря (не более) 1000 м
  • воздействие климатических факторов внешней среды исполнения У категорий размещения 3 по ГОСТ 15150 и ГОСТ 15543.1
  • условия эксплуатации в части механических факторов внешней среды – группа М1 по ГОСТ 17516.1
  • окружающая среда ячейки КСО 386 не должна быть взрывоопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ :

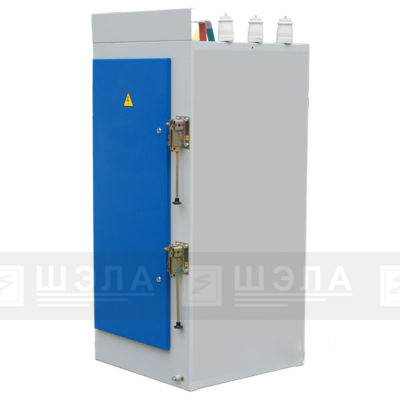

Рис .1. Общий вид камеры КСО 386



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение, кВ 6; 10
Номинальная частота 50
Номинальный ток главных цепей, А 630
Стойкость к токам короткого замыкания:
— электродинамическая стойкость, кА 41; 51
— термическая стойкость, кА 16; 20; 31,5
Время протекания тока термической стойкости:
— для главных ножей, с 3
— для заземляющих ножей, с 1
Номинальное напряжение вспомогательных цепей, В
— neременного оперативного тока
— постояннного оперативного тока
— внутреннего освещения камер 12
Сопротивление изоляции вспомогательных цепей (не менее),  мОм 10
Степень защиты по ГОСТ 14254:
— со стороны фасада IP20
— с остальных сторон IP00
Климатическое исполнение и категория размещения по ГОСТ 15150 У3
Рис. 2. Шинные мосты для ячейки КСО-386: а) без разъединителей; б) с разъединителями.
Наименование шинных мостов L, мм
Без разъединителей С разъединителями
ШМ ШМР1 2000
ШМ2 ШМР2 2500
ШМ3 ШМР3 3000
