Коробки соединительные рудничные типа КСР 63÷630 (63, 125, 250, 400, 630) напряжение до 690В.

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ:

Коробки Соединительные Рудничные типа КСР на токи от 63 до 630А напряжением до 690В, предназначены для соединения и разветвления гибких, бронированных кабелей и проводов с медными и алюминиевыми жилами в трехфазных сетях переменного тока с изолированной и глухозаземленной нейтралью при нормальных режимах работы сети.

Исполнение – РН1; степень защиты –IР54.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Коробки КСР применяются в горнорудной промышленности, в подземных выработках рудников и шахт, не опасных по газу и пыли.

В настоящее время начато производство коробок соединительных рудничных КСР удлиненной серии, для удобства разделки и присоединения силового кабеля.

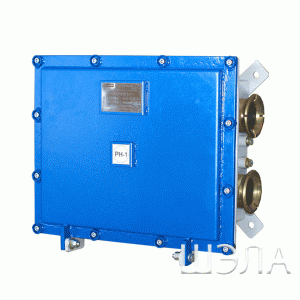

Коробка соединительная рудничная КСР серии ПП (повышенной прочности)

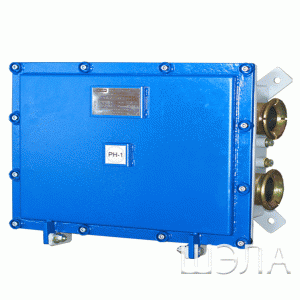

Коробка соединительная рудничная КСР серии У (удлинненая серия)

 СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

КСР ХХХ Х Х УХЛ5 Коробка соединительная рудничная
КСР XXX Х Х УХЛ5 Номинальный ток, А
63, 125, 250, 400, 630
КСР ХХХ X Х УХЛ5 Количество кабельных вводов,  шт.
3, 4
КСР ХХХ Х X УХЛ5 Вариант исполнения,
Л – легкая,
ПП – повышенной прочности,
У — удлиненная
КСР ХХХ Х Х УХЛ5 Климатическое исполнение УХЛ и категория размещения 5

СТРУКТУРА УСЛОВНОГО ЗАКАЗА:

КСР-630-4-ПП-УХЛ5

Пример записи при заказе: коробка соединительная рудничная, на номинальное напряжение сети 660В, номинальный ток 630А , номинальная частота 50 Гц, 4 кабельных ввода,  ПП- корпус повышенной прочности, климатическое исполнение УХЛ, категория размещения 5.



КОНСТРУКЦИЯ:

Коробки состоит из металлического корпуса и шарнирно закрепленной крышки. Антистатическое полимерно-порошковое покрытие защищает от воздействия атмосферных явлений и рабочих сред. Корпус имеет от трех до четырех вводных устройства, обеспечивающие уплотнение гибких кабелей с наружным диаметром от 24 до 57 мм (сечение жил кабелей от 6 до 70кв.мм2). Зажимы, предназначенные для силовых цепей, рассчитаны на присоединение жил кабелей без наконечников. Крепление крышки осуществляется специальными болтами.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды,оС от -40 °С до +45 °С
  • относительная влажность воздуха при 35°С, до 100%
  • вибрация с частотой, Гц 1±35
  • Окружающая среда не взрывоопасная.
  • климатическое исполнение УХЛ5
  • степень защиты IP54
  • исполнение РН1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Таблица находится в в стадии доработки и наполнения.

Маркировка коробки КСР 63 КСР 125 КСР 250 КСР 400 КСР 630
Номинальное напряжение, В 660
Номинальный ток, А 63 125 250 400 630
Сеть трехфазного переменного тока частотой, Гц 50-60
Степень защиты, IP IР54
Климатическое исполнение УХЛ5
Габариты ШхВхГ 244х105х169 420х255х155 670х415х185
Диаметр кабеля, мм 16х25 24…50
Масса, кг, не более 3,5 7,6 9,2

УСТАНОВОЧНЫЕ ГАБАРИТЫ:

                                             КСР- 63

                                             КСР- 125

                                             КСР — 250…630

ОБЩИЙ ВИД:

                  КСР-63                                                         КСР250…630

КСР-125…630 является аналогом коробки разветвительной серии КРН
