Модульное электрооборудование для эргономики пространства горных выработок

Наша компания представляет модульное электрооборудование для эргономики пространства горных выработок.
Предлагаемое оборудование позволит значительно экономить объемы энегокамер горных выработок , при соответствующей схемотехнике электроснабжения потребителей.

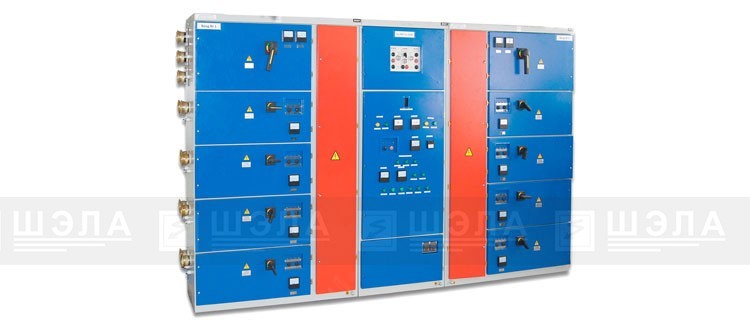

Модуль подземной подстанции типа
МПП-2х1600А- 0,4-0,69кВ на токи до 1600А

в составе:

  1. Шкаф АВР-2х1600А- в комплекте с РУ-1шт.
  2. Фидерный автоматический выключатель ВР-630\630-2 шт.
  3. Фидерный автоматический выключатель ВР-630\400-2 шт.
  4. Фидерный автоматический выключатель ВР-630\250-4 шт.
  5. Модуль универсального электропитания МУП-2х63А с АВР

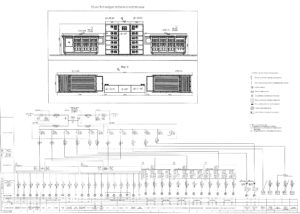

Пример построения схемы на основе модуля подземной подстанции:

  Скачать схему

Шкафы распределительные рудничные на токи до 1600А U=0,4-0,69кВ
ШР-ПП-РН-1600А

в составе:

  1. Фидерный автоматический выключатель ВР-630Р-РУ — 1 шт.
  2. Фидерный автоматический выключатель ВР-400Р — 2 шт.
  3. Фидерный автоматический выключатель ВР-250Р-2 шт.

Станция управления электроприводами с АВР на токи до 250А U=0,4-0,69кВ
СУЭП—250-14-2х250 –РН1

в составе:

Модуль вводной МВВ-250 — 1шт.

  • Модуль управления реверсивным электроприводом МВР 10-63 — 4шт.
  • Модуль управления реверсивным электроприводом МВР – 4шт.
  • Модуль однофазного трансформатора освещения МВО-1, — 1шт.
  • Модуль управления задвижками МВЗ-10-63 — 4шт.

Модуль Станции участкового водоотлива типа АСУВ-«КАСКАД-3Н»-автоматизированная система управления водоотливом для 3-х насосов

14_1

в составе:

  1. Вводной фидерный автоматический выключатель ВР-400Р-УХЛ5
  2. Пускатель рудничный прямого или плавного пуска ПР (ПРМ)-250М-УХЛ5-3шт.
  3. Модуль универсальный электропитания- АОШ-1,6кВА-660-380\220-36-24В-1шт.
  4. Панель управления , сбора и передачи информации АСУВ «КАСКАД-ЗВ» в комплекте с датчиками уровня
Модуль ввода и распределения электропитания рудничный типа
МВ-РР-1600А U=0,4-0,69кВ.

13_1

в составе:

  1. Фидерный автоматический выключатель типа ВР-ХХХХ- Р-ДО-РУ с функцией дистанционного отключения и совмещенный с реле утечки тока АЗУР-2
  2. Фидерный автоматический выключатель типа ВР-ХХХХ- Р-ДО- 2шт.
  3. Модуль универсальный электропитания- АОШ-1,6кВА-660-380\220-36-24В-1шт.
