Автоматизированные тяговые преобразовательные установки АТПУ-500/275Р; АТПУ-1250/275Р

Отправить заявку Форма заказа

Автоматизированные тяговые преобразовательные установки рудничные типа АТПУ предназначены для приема электроэнергии переменного тока напряжением 230 (460) В, преобразования в напряжение постоянного тока 275 (600) В и питания контактных сетей шахт и рудников с обеспечением защиты от утечек тока в контактной сети.

Исполнение РН-1, степень защиты IP54.

Структура условного обозначения:

АТПУ Х Х Р IT Х УХЛ5 Автоматизированная Тяговая Преобразовательная Установка
АТПУ Х Х Р IT Х УХЛ5 Номинальный постоянный ток А, 500; 1250
АТПУ Х X Р IT Х УХЛ5 Номинальное напряжение  В, 275; 600
АТПУ Х Х Р IT Х УХЛ5 Рудничная
АТПУ Х Х Р IT Х УХЛ5 IT — c дистанционным управлением и сигнализацией состояния по сети RS 485 c АРМ диспетчера
АТПУ Х Х Р IT Х УХЛ5 с пультом ПДУ
1 — без пульта дистанционного управления
АТПУ Х Х Р IT Х УХЛ5 Климатическое исполнение УХЛ и категория размещения 5

Общие технические характеристики АТПУ-500/275Р; АТПУ-1250/275Р

  • номинальное трехфазное напряжение питающей сети 50 Гц, В. 230, 460
  • номинальное напряжение пост. тока, В. 275, 600
  • номинальный пост ток, А. 500, 1250
  • номинальная мощность, кВт. 137,5; 343,8
  • напряжение питания цепей управления и сигнализации, В. 24
  • способ управления местный и дистанционный
  • сигнализация о состоянии установки световая на приборном отсеке; световая и звуковая на пульте ДУ
  • количество модулей, шт. 6 / 6
  • режим работы длительный
  • АПВ после перегрузки через, с. 5…8
  • схема выпрямления трехфазная  мостовая
  • способ охлаждения принудительный

ЗАЩИТЫ:

I ступень – электронная защита блока БЗ-2Т на отключение тиристоров:
■ максимально-токовая МТЗ, А 1100; 2000 с задержкой 100 млс
1200; 2100 менее 10 млс
■ перегрузочная способность:  обратная токовременная характеристика
Уставки срабатывания защиты, А 600-1000; 1300-1800
Время срабатывания ,с 360-10
II ступень – выключатель автоматический:
■ МТЗ Im, кА 1,4 ; 2
■ от перегрузки  Ir, А 630; 1000
■ неполнофазный режим tотк, с 3-6
ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЙ:
■ RC- цепи в сети 220В АС
ЗАЩИТА ОТ УТЕЧКИ В КОНТАКТНОЙ СЕТИ
■ Реле утечки РУ-275Т
Уставка сопротивления срабатывания реле утечки, кОм 4 +0,25

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды от  –10° до +35 °С
  • высота над уровнем моря, м до 1000
  • запыленность, мг/м3 до 100
  • относительная влажность воздухапри t =35°±2° 98 ± 2 %
  • окружающая среда невзрывоопасная

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  1. Конструктивно установка выполнена по блочному принципу с разделением на отсеки. Блоки управления, автоматики, защиты и силовые тиристорно-диодные модули расположены в отсеках в исполнении IP-54 (На установке ВТПЕ-500 степень защиты по силовой части IP-22), что повышает надежность установки при работе в среде с повышенной влажностью и рудничной пылью.
  2. Силовая часть установки выполнена на базе тиристорно- диодных модулей с изолированным основанием, расположенных на едином охладителе, что улучшает теплоотдачу и вентиляцию в режимах перегрузки. Модули выбраны с запасом по току 3-х кратным, по напряжению 5-ти кратным.
  3. 2-х зонный контроль температуры модулей и охладителя с подключением вентилятора обдува при нагреве > 60ºС и отключением установки при температуре >90ºС повышает надежность работы установки.
  4. Система автоматики выполнена по блочно-модульному типу. Каждый из 4-х блоков выполнен в корпусе исполнения IP-68 с быстро съемными разъемами. Замена блоков не требует специально обученного персонала.
  5. Стандартный режим работы установки с реле утечки (РУ) дополнен режимом предварительного контроля изоляции (ПКИ) контактной сети, что позволяет без подачи силового напряжения найти и устранить причину снижения изоляции контактной сети.
  6. Режим предварительного контроля изоляции (ПКИ) работает также совместно с режимом АПВ после отключения установки из-за перегрузки или утечки в контактной сети.
  7. Использование драйвера на базе логического изолятора потенциала типа ИЛТ-2, специально разработанного для управления тиристорами большой мощности, увеличивает надежность запуска и исключает электромагнитное излучение и помехи, т.к. управление тиристорами происходит в момент пересечения переменным напряжением нулевого значения амплитуды.
  8. Защита преобразователя 2-х ступенчатая:

1 ступень — электронная быстродействующая с защитой от токов к.з. и перегрузки в цепи постоянного тока с отключением силовых модулей

2 ступень — вводной автоматический выключатель для защиты от токов к.з., перегрузки и неполнофазного режима в цепи переменного тока 220 В АС.

  1. Наличие режима «Наладка» установки. Режим используется при проведении пуско-наладочных работ, диагностики силовой части и проверки исправности силовых модулей.
  1. Питание цепей защиты, управления и автоматики осуществляется от 2-х блоков питания 24В DC рабочий и резервный. Блоки защищены от коммутационных перенапряжений по сети 220 В АС и имеют встроенную защиты от к.з. и перегрузки в цепи 24В DC.
  2. Наличие светодиодной индикации всех рабочих параметров обеспечивает эффективную диагностику состояния установки и контактной сети.
  3. Наличие пульта дистанционного управления и «сухих контактов» состояния основных режимов работы установки позволяет выполнить диспетчеризацию АТПУ. Дополнительно возможна передача информации по каналу связи с интерфейсом RS-485 (опция).
  4. Гарантийный срок эксплуатации 2 года со дня ввода в эксплуатацию и гарантированная поставка комплектующих в после гарантийный период.
  5. Срок службы установки не менее 7 лет.

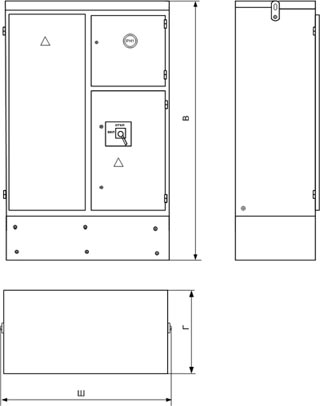

РАЗМЕРЫ И МАССА:

  • Габаритные размеры, мм ШхВхГ 1200х1860х660
  • Масса, кг (не более) 250

Для подключения преобразовательной установки к сети и потребителей постоянного тока в днище имеются 4 кабельных ввода для гибких или бронированных кабелей диаметром до 60 мм сечением жил до 3х185 мм2.

Для подключения контрольных кабелей имеются два кабельных ввода MG20 (диаметр кабеля 9-14 мм) и один кабельный ввод MG16 (диаметр кабеля 6-10 мм).

Подсоединение жил сетевого кабеля к шинам автоматического выключателя производится с помощью кабельных наконечников.
