НАЗНАЧЕНИЕ:

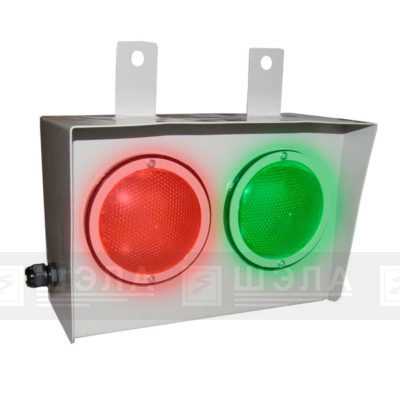

Светофор рудничный светодиодный типа СФ предназначен для подачи световых цветных сигналов в схемах управления движением на подземном рельсовом транспорте в шахтах, рудниках и на разрезах не опасных по взрыву газа и пыли.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды, оС -40 до +40
  • относительная влажность воздуха при 35оС, % 98 ± 2
  • высота над уровнем моря, м до 1000
  • запыленность окружающего воздуха, мг/м3 до 100
  • вибрация частотой 1-35 Гц, м/с? 4,9



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Потребляемый ток (для одного сигнала),А 0,12
  • Напряжение питания светофора, В 24, 275 пост. тока ~127 , ~220
  • Яркость свечения не менее ,Cd 50
  • Исполнение РН1
  • Степень защиты по ГОСТ 14254-80 IP54
  • Число кабельных вводов, шт 1
  • Габаритные размеры (для СФ-2), мм
    • длина 300
    • ширина 200
    • высота 150
  • Масса, кг (не более) 5



СХЕМА ПОДКЛЮЧЕНИЙ СВЕТОФОРА (для СФ-2)
