Тяговые преобразовательные подстанции КТП-РН-П00(П01)

Отправить заявку Форма заказа
новая подстанция тяговая от Шэла
Тяговые преобразовательные подстанции с коммутационными аппаратами по стороне ВН и НН КТПП-РН-6/0,23

НАЗНАЧЕНИЕ:

Трансформаторы сухие преобразовательные типа ТСП в исполнении РН1 предназначены для преобразования 3-х фазного напряжения 6 кВ в напряжение 0,23 кВ и питания тяговых преобразовательных установок контактной сети шахт и рудников не опасных по взрыву газа и пыли.
Исполнение РН1, степень защиты IP54

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды, оС от — 10 до + 40
  • относительная влажность воздуха при 25оС, % 98
  • запыленность окружающего воздуха, мг/м3 не более 1000
  • рабочее положение в пространстве горизонтальное
  • допускаемые отклонения от рабочего положения в любую сторону до 150

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:





ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип трансформатора Номинальная мощность, кВА Номинальное напряжение, В Напряжение к.з. % Потери х.х. Вт Потери к.з. Вт Габарит LхВхН, мм
ВН НН

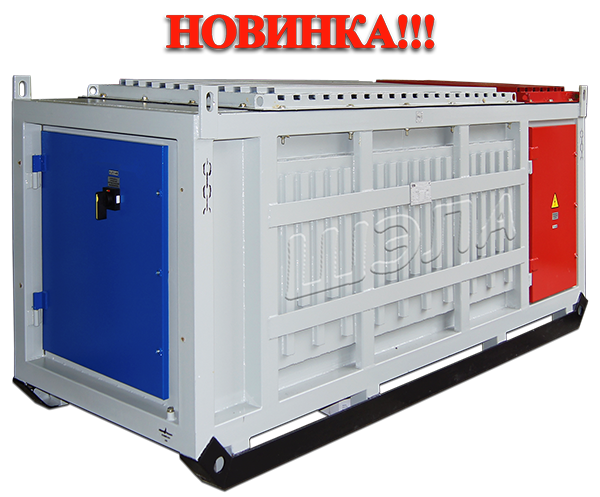

ТСП-РН-160-6/0,23 160 6000 +5% 230 6,1 784 1612 2230х915х1250
ТСП-РН-400-6/0,23 400 6,5 1200 4600 2150х1170х1562

ТСП-РН-160-6/0,23 для преобразовательной установки типа АТПУ 500/275Р

ТСП-РН-400-6/0,23 для преобразовательной установки типа АТПУ 1250/275Р

КОНСТРУКЦИЯ:

Вводная коробка со стороны ВН имеет один кабельный ввод для подключения гибкого или бронированного кабеля с сухой разделкой диаметром до 59мм
Вводная коробка со стороны НН имеет:

  • два силовых кабельных ввода для подключения гибких или бронированных кабелей с сухой разделкой диаметром до 59 мм.;
  • два контрольных кабельных ввода для подключения кабелей диаметром до 30 мм.

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:

Параметры ТСП-РН-160 ТСП-РН-400
Габаритные размеры LхВхГ, мм 2230х915х1250 2150х1170х1562
Масса, кг (не более) 1300 2670
