Выключатель рудничный постоянного тока, ВАРП 500

Выключатель рудничный постоянного тока ВАРП 250…1000А

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ:

Выключатели автоматические рудничные постоянного тока типа ВАРП-250, ВАРП-500 и ВАРП-1000 предназначены для применения в сетях постоянного тока для защиты от токов короткого замыкания и перегрузки, а также для оперативных включений и отключений участков сети в условиях угольных шахт, рудников и разрезов не опасных по взрыву газа и пыли.

Исполнение РН1. Степень защиты оболочки IP54. УХЛ5

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горно-рудная  промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • температура окружающей среды от –10°до +35°С УХЛ5
  • от –45°до +40°С УХЛ2
  • высота над уровнем моря, м до 1000
  • запыленность, мг/м2 до 100
  • относительная влажность воздуха при температуре 35°±2°С 98± 2 %
  • окружающая среда невзрывоопасная
  • нормальное рабочее положение выключателя в пространстве вертикальное
  • допустимый наклон от нормального положения до 25°
  • способ установки на горизонтальной плоскости или крепление на вертикальной стене



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

ВАРП Х Х Х Х Х УХЛ5 – Выключатель автоматический   рудничный РН1, постоянного тока
ВАРП Х Х Х Х Х УХЛ5 – Номинальный ток, А  250, 500, 1000
ВАРП Х Х Х Х Х УХЛ5 Р – с ручным управлением

ДО – с дистанционным  отключением

ДУ (с дистанционным управлением)

ВАРП Х Х Х Х Х УХЛ5 IT (с дистанционным управлением и сигнализацией по сети RS-485 с АРМ диспетчера)
ВАРП Х Х Х Х Х УХЛ5 ПП (повышенной прочности)
ВАРП Х Х Х Х Х УХЛ5 01 – с регулируемой электронной защитой МТЗ и перегрузки

02 – с нерегулируемой уставкой

ВАРП Х Х Х Х Х УХЛ5 – Климатическое исполнение УХЛ и категория размещения 5

Пример записи при заказе: Выключатель автоматический   рудничный  постоянного тока, номинальный ток 500А, с ручным управлением, с регулируемой защитой МТЗ и перегрузки, повышенной прочности   климатическое исполнение УХЛ, категория размещения 5.

ВАРП-500-Р-01-ПП-УХЛ5

 ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:

с нерегулируемой уставкой   с регулируемой уставкой

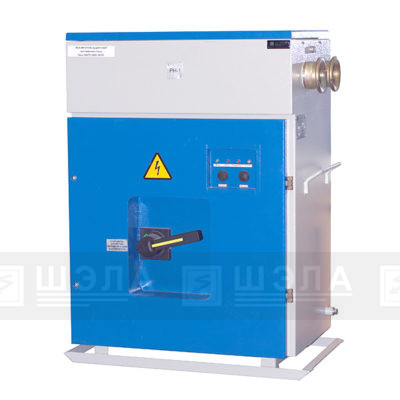

Внешний вид Выключатель рудничный постоянного тока ВАРП 250 Выключатель рудничный постоянного тока, ВАРП 500 Выключатель рудничный постоянного тока, ВАРП 1000 Выключатель рудничный постоянного тока, ВАРП 500 Выключатель рудничный постоянного тока,, ВАРП 1000
  ВАРП-250Р-02 ВАРП-500Р-02 ВАРП-1000Р-02 ВАРП-500Р-01 ВАРП-1000Р-01
Габаритные размеры (ШхВхГ), мм 350х500х200  400х770х220 535х1140х435   720×600×320 920х800х350
Кабельные вводы, шт. входящие -отходящие 1-1  1-1  2-2 2-2 2-2
Наружный диаметр кабеля, мм  40  50  70 59 59
Вес, кг 28 34 72 69 85

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЫКЛЮЧАТЕЛЕЙ:

ТИП In, А

Un, постоянного тока В

Диапазон уставок

Рабочего тока Ir ,А (перегрузка)

 МТЗ, Im
С НЕРЕГУЛИРУЕМОЙ УСТАВКОЙ
ВАРП-250Р-02 250 440 1250
ВАРП-500Р-02 500 440 1600
ВАРП-1000Р-02 1000 440 630…1000 1000
 С РЕГУЛИРУЕМОЙ УСТАВКОЙ
ВАРП-500Р-01 500 275 100…500 500÷1400
ВАРП-1000Р-01 1000 275 500…1000 800÷1700

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

Температура окружающей среды от — 10°до + 35°С
Высота над уровнем моря, м до 1000
Запыленность, мг/м до 100
Относительная влажность воздуха при t= 35°±2°С 98± 2 %
Вибрация частотой 1-35 Гц, м/с2 4,9
Нормальное рабочее положение вертикальное
Допустимый наклон до 25°С
Окружающая среда невзрывоопасная
Степень защиты IP54
Исполнение РН1

Руководство по эксплуатации выключателя автоматического рудничного постоянного тока ВАРП
