Аппарат осветительный шахтный типа АОШ 0,25…5кВА

Отправить заявку Форма заказа

Аппараты осветительные шахтные типа АОШ-0,25÷АОШ-5,0 предназначены для питания сетей освещения, цепей сигнализации и других электроприемников напряжением 36В, 127В и 220В в условиях шахт, рудников и других предприятий не опасных по взрыву газа и пыли. Аппараты применяются в трехфазных сетях переменного тока с изолированной нейтралью трансформатора напряжением 660 В или 380 В частотой 50 Гц. Аппараты с выходным напряжением 220/127В имеют встроенные реле утечки.

Исполнение – РН1; Степень защиты — IР54.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

АОШ Х Х Х Х Х УХЛ5 Аппарат осветительный шахтный
АОШ X Х Х Х Х УХЛ5 Номинальная мощность, кВА

0,25; 0,4; 0,8; 1,6; 2,5; 5,0

АОШ Х X Х Х Х УХЛ5 – однофазный трансформатор

– трехфазный трансформатор

АОШ Х Х Х Х Х УХЛ5 Номинальное напряжение сети, В

660; 380; 1140

АОШ Х Х Х Х Х УХЛ5 Номинальное выходное напряжение, В

220-127; 36

АОШ Х Х Х Х Х * УХЛ5 – без дополнительных опций

ИБП – источник бесперебойного питания

АВР – автоматический ввод резерва

АОШ Х Х Х Х Х УХЛ5 Климатическое исполнение УХЛ и категория размещения 5

  * Дополнительные опции изготавливаются согласно опросного листа к оборудованию

Структура при формирования заказа:

Пример записи при заказе: аппарат осветительный шахтный, номинальной мощностью 0,8кВА, на номинальное напряжение сети 660В, номинальное выходное напряжение 220В, 3-х фазный, без дополнительных опций, климатическое исполнение УХЛ, категория размещения 5.

АОШ-0,8-3ф-660-220-УХЛ5-РН1

Пример записи при заказе: аппарат осветительный шахтный номинальной мощностью 1,6 кВА, на номинальное напряжение сети 660В, номинальное выходное напряжение 220В, 1- фазный, с ИБП, климатическое исполнение УХЛ, категория размещения 5.

АОШ-1,6-1ф-660-220-ИБП-УХЛ5-РН1

ТИПОВОЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

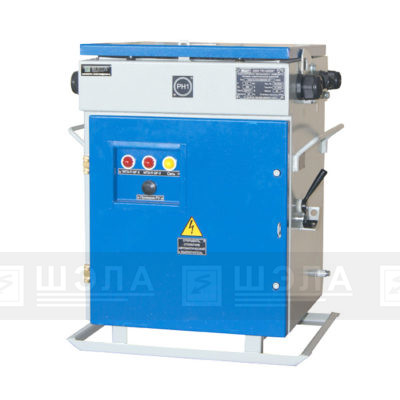

Аппарат осветительный шахтный 1ф 0,25-1,6 Аппарат осветительный шахтный 1ф 0,25-1,6 Аппарат осветительный шахтный 3ф 0,25-1,6 Аппарат осветительный шахтный 3ф 0,8-1,6 Аппарат осветительный шахтный 1ф 2,5-5 Аппарат осветительный шахтный 3ф 2,5-5
фото №1 фото №2 фото №3 фото №4 фото №5 фото №6



     Сторона ВН Сторона НН
Обозначение Напря-
жение
Тип авт  Iном. авт. вык-ля      Iуст. Напря-
жение
Тип авт  Iном. авт. вык-ля      Iуст. Фото
В A A В A A №№
АОШ-0,25-660-380/36 660-380 ВА21-29В 6,3 18,9 36 ВА47-29 2Р В 6 18÷30 1
АОШ—0,4-660-380/36 660-380 ВА21-29В 6,3 18,9 36 ВА47-29 2Р В 10 30÷50 1
АОШ-0,63-660-380/36 660-380 ВА21-29В 6,3 18,9 36 ВА47-29 2Р В 2х10* 30÷50 1
АОШ-0,8-660-380/36 660-380 ВА21-29В 6,3 18,9 36 ВА47-29 2Р В 2х16* 48÷80 1
АОШ-1,6-660-380/36 660-380 ВА21-29В 6,3 18,9 36 ВА47-29 2Р В 2х20* 60÷100 1
АОШ-0,25-660-380/127-220 660-380 ВА21-29В 6,3 18,9 127-220 ВА47-29 2Р В 6 18÷30 2
АОШ-0,4-660-380/127-220 660-380 ВА21-29В 6,3 18,9 127-220 ВА47-29 2Р В 6 18÷30 2
АОШ-0,63-660-380/127-220 660-380 ВА21-29В 6,3 18,9 127-220 ВА47-29 2Р В 6 18÷30 2
АОШ-0,8-660-380/127-220 660-380 ВА21-29В 6,3 18,9 127-220 ВА47-29 2Р В 6 18÷30 2
АОШ-1,6-660-380/127-220 660-380 ВА21-29В 6,3 18,9 127-220 ВА47-29 2Р В 2х10* 30÷50 2
АОШ-0,8-660-380/36 660-380 ВА21-29В 6,3 18,9 36 ВА47-29 3Р В  2х16* 48÷80 3
АОШ-1,6-660-380/36 660-380 ВА21-29В 6,3 18,9 36 ВА47-29 3Р В  2х20* 60÷100 3
АОШ-2,5-660-380/36 660-380 ВА21-29В 10 30 36 ВА47-29 3Р В 2х20* 60÷100 5
АОШ-5,0-660-380/36 660-380 ВА21-29В 16 48 36 ВА47-29 3Р В 2х20* 60÷100 5
АОШ-0,8-660-380/127-220 660-380 ВА21-29В 6,3 18,9 127-220 ВА47-29 3Р В  6 18÷30 4
АОШ-1,6-660-380/127-220 660-380 ВА21-29В 6,3 18,9 127-220 ВА47-29 3Р В  6 18÷30 4
АОШ-2,5-660-380/127-220 660-380 ВА21-29В 10 30 127-220 ВА47-29 3Р В 2х10* 30÷50 6
АОШ-5,0-660-380/127-220 660-380 ВА21-29В 16 48 127-220 ВА47-29 3Р В 2х16* 48÷80 6

*Полное наименование изделия пишется в соответствии с структурой условного обозначения

РЕКОМЕНДОВАННЫЕ ДЛИНЫ ОТХОДЯЩЕГО КАБЕЛЯ:

Обозначение Uном1, Uном2, Максимальная длина

медного кабеля, CU, м.

Максимальная  длина

алюминиевого кабеля, АL, м.

В В S=1,5 мм² S=2,5 мм² S=4,0 мм² S=6,0 мм² S=10,0 мм² S=2,5 мм² S=4,0 мм² S=6,0 мм² S=10,0 мм²
АОШ-0,25-660-380\36В 660-380 36 40 66 106 165 267 40 62 99 157
АОШ-0,25-660-380\127В 660-380 127 140 233 375 582 855 140 218 349 554
АОШ-0,25-660-380\220В 660-380 220 239 399 643 997 1516 239 374 598 949
АОШ-0,4-660-380\36В 660-380 36 24 40 67 100 150 24 38 60 100
АОШ-0,4-660-380\127В 660-380 127 143 241 393 590 885 145 221 354 590
АОШ-0,4-660-380\220В 660-380 220 246 410 683 1025 1547 246 384 615 1025
АОШ-0,63-660-380\36В* 660-380 36 24 40 67 100 150 24 38 60 100
АОШ-0,63-660-380\127В 660-380 127 147 253 405 601 905 152 239 375 605
АОШ-0,63-660-380\220В 660-380 220 261 426 716 1097 1583 246 385 616 1027
АОШ-0,8-660-380\36В* 660-380 36 15 25 40 62 100 13 20 32 50
АОШ-0,8-660-380\127В 660-380 127 155 260 421 625 965 159 244 401 659
АОШ-0,8-660-380\220В 660-380 220 278 443 756 1147 1659 245 384 614 974
АОШ-1,6-660-380\36В* 660-380 36 12 20 32 50 81 12 19 30 47
АОШ-1,6-660-380\127В* 660-380 127 85 142 237 355 533 85 133 213 355
АОШ-1,6-660-380\220В* 660-380 220 148 247 411 617 925 148 231 370 617
АОШ-0,8-660-380\36В* 660-380 36 15 25 40 62 100 15 23 37 59
АОШ-0,8-660-380\127-220В 660-380 127 141 236 380 590 957 141 221 354 562
АОШ-0,8-660-380\127-220В 660-380 220 245 409 660 1023 1659 245 384 614 974
АОШ-1,6-660-380\36В* 660-380 36 12 20 32 50 81 12 19 30 47
АОШ-1,6-660-380\127-220В 660-380 127 141 236 380 590 957 141 221 354 562
АОШ-1,6-660-380\127-220В 660-380 220 246 410 661 1025 1662 246 384 615 976
АОШ-2,5-660-380\36В* 660-380 36 12 20 32 50 81 12 19 30 47
АОШ-2,5-660-380\127-220В* 660-380 127 85 142 229 355 576 85 133 213 338
АОШ-2,5-660-380\127-220В* 660-380 220 147 246 397 615 997 147 230 369 586
АОШ-5,0-660-380\36В* 660-380 36 12 20 32 50 81 12 19 30 47
АОШ-5,0-660-380\127-220В* 660-380 127 53 89 143 222 359 53 83 133 211
АОШ-5,0-660-380\127-220В* 660-380 220 92 154 248 385 624 92 144 231 367

* — длина кабеля расчитана на одну линию (в аппаратах установлены автоматические выключатели на две отходящие линии).

ГАБАРИТНЫЕ РАЗМЕРЫ И УСЛОВНЫЕ ДИАМЕТРЫ КАБЕЛЬНЫХ ВВОДОВ:


Рисунок №1 Рисунок №2 Рисунок №3 Рисунок №4 Рисунок №5 Рисунок №6
   СЕТЬ/ВЫВОД Транзит
Обозначение Условный диаметр каб. вводов Кол-во вводов Условный диаметр каб. вводов Кол-во выводов Габаритные размеры Масса Рисунок
мм. шт. мм. шт. ШхВхГ КГ №№
АОШ-0,25-1Ф-660-380/36 13…18 2 13…18 2 480х505х230 13 1
АОШ-0,4-1Ф-660-380/36 13…18 2 13…18 2 480х505х230 18 1
АОШ-0,63-1Ф-660-380/36 13…18 2 18…25 2 480х505х230 30 1
АОШ-0,8-1Ф-660-380/36 18…25 2 18…25 2 480х505х230 36 1
АОШ-1,6-1Ф-660-380/36 18…25 2 18…25 2 480х505х230 43 1
АОШ-0,25-1Ф-660-380/127-220 13…18 2 13…18 2 480х505х230 13 2
АОШ-0,4-1Ф-660-380/127-220 13…18 2 13…18 2 480х505х230 18 2
АОШ-0,63-1Ф-660-380/127-220 13…18 2 18…25 2 480х505х230 30 2
АОШ-0,8-1Ф-660-380/127-220 18…25 2 18…25 2 480х505х230 36 2
АОШ-1,6-1Ф-660-380/127-220 18…25 2 18…25 2 480х505х230 43 2
АОШ-0,8-3Ф-660-380/36 18…25 2 18…25 2 450х600х230 36 3
АОШ-1,6-3Ф-660-380/36 18…25 2 18…25 2 450х600х230 44 3
АОШ-2,5-3Ф-660-380/36 30…42 2 18…25 2 525х615х425 56 5
АОШ-5,0-3Ф-660-380/36 30…42 2 18…25 2 525х615х425 67 5
АОШ-0,8-3Ф-660-380/127-220 18…25 2 18…25 2 450х600х230 36 4
АОШ-1,6-3Ф-660-380/127-220 18…25 2 18…25 2 450х600х230 44 4
АОШ-2,5-3Ф-660-380/127-220 30…42 2 18…25 2 525х615х425 56 6
АОШ-5,0-3Ф-660-380/127-220 30…42 2 18…25 2 525х615х425 67 6

УСЛОВИЯ ЭКСПЛУАТАЦИИ:

температура окружающей среды, °С

От -25 до +40

относительная влажность воздуха при 35 °С, %

98

содержание рудной пыли в окружающей среде, мг/м3

до 100

рабочее положение вертикальное.  допустимый наклон в любом направлении, град

25

высота над уровнем моря, м

до 1000

вибрация места установки пускателя при частоте 1-35 Гц, м/с2

до 4,9

 Структура прежнего варианта заказа:

Аппарат осветительный шахтный типа АОШ 0,25…5кВА с ИБП

Аппарат осветительный шахтный 1ф 0,25 с ИБП  Аппарат осветительный шахтный 1ф 1,6 с ИБП Аппарат осветительный шахтный 3ф 1,6 с ИБП Аппарат осветительный шахтный 3ф 5,0 с ИБП

Возможны варианты АОШ с ИБП, со стабилизаторами напряжения, а также схемы АВР-РН на различные напряжения с применением АОШ.



ОПРОСНЫЙ ЛИСТ на АОШ
