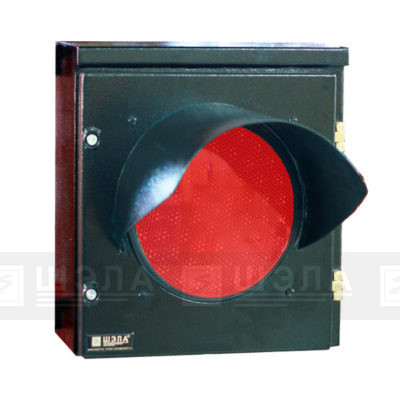

Блок светозвуковой сигнализации БС-200

Отправить заявку

НАЗНАЧЕНИЕ

 Блок светозвуковой сигнализации (БС) предназначен для подачи звукового и светового сигналов в устройствах автоматизации транспортных систем, в схемах сигнализации на погрузочных и обменных пунктах рудников, и других различных системах сигнализации на предприятиях и шахтах не опасных по взрыву газа и пыли.
Исполнение РН1. Степень защиты IP54.

Продукция сертифицирована

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горно-рудная  промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты и другие предприятия не опасные по взрыву газа и пыли.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • температура окружающей среды, оС.-60 до +40 (УХЛ1)
  • относительная влажность воздуха при t = 25° С, % 98
  • рабочее положение вертикальное
  • высота над уровнем моря, м.до 1000
  • запыленность, мг/м3 до 100
  • окружающая среда не взрывоопасная

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • напряжение питания, В 660, 380, 220, 127, 36, 24, 12
  • потребляемая мощность, Вт, 70
  • диаметр линзы светодиодного модулю 100, 200, 300
  • цвет свечения светодиодного модуля красный (зеленый, желтый)
  • уровень громкости звукового сигнала, dB 110
  • частота звукового сигнала, Гц 340
  • тип звукового сигнала низкий однотонный (автомобильный)
  • габариты Ш×В×Г , мм (не более) 440х380х430
  • масса, кг (не более) 13
  • степень защиты IP 54



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:



Пример записи структуры условного обозначения при формировании заказа:

БС – 200 – 220 – К – УХЛ1. Блок светозвуковой сигнализации, диаметр линзы светодиодного модуля 200 мм, напряжение питания  220 В, цвет свечения (светодиодного модуля) красный, климатическое исполнением УХЛ1.

СТРУКТУРНАЯ СХЕМА БС-200

Рис.1. Структурная схема БС-200



ГАБАРИТНЫЕ РАЗМЕРЫ



Габаритные размеры, в мм:

Ш В Г
БС-100
310 315 420
БС-200
440 415 420
БС-300
540 515 420
