ОПЕРАТИВНОЕ ЭНЕРГОСНАБЖЕНИЕ УЧАСТКА РУДНИКА

Энергопоезд ЭТП-РН-630 «ТУЛА-71» — новое, инновационное решение для мобильного снабжения электроэнергией шахт и рудников. Он включает в себе такие модули как:

  • МОДУЛЬ КАРЬЕРНОГО РАСПРЕДЕЛИТЕЛЬНОГО ПУНКТА КРП–М–6кВ–630А
  • МОДУЛЬ СИЛОВОЙ ТРАНСФОРМАТОРНЫЙ МСТ-630-РН
  • МОДУЛЬ СИЛОВОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ МСР-2-1000-РН
  • МОДУЛЬ ТЯГОВОЙ ПРЕОБРАЗОВАТЕЛЬНОЙ ПОДСТАНЦИИ АТТП-500/275-РН

Предназначение каждого модуля и его особенности.

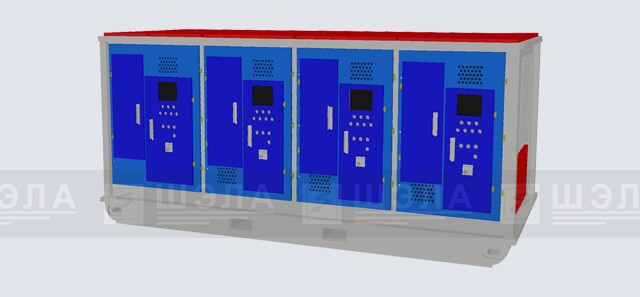

МОДУЛЬ КАРЬЕРНОГО РАСПРЕДЕЛИТЕЛЬНОГО ПУНКТА КРП–М–6кВ–630А

2-cdr-Google-Chrome1

Предназначен для приема и распределения электроэнергии напряжениями 6-10 кВ.

Пример состава модуля: одна вводная ячейка, три отходящих ячейки и одна ячейка ТСН. Количество ячеек и схема определяется «Заказчиком» по опросному листу.



МОДУЛЬ СИЛОВОЙ ТРАНСФОРМАТОРНЫЙ МСТ-630-РН

2-cdr-Google-Chrome2

Пример состава модуля: двухобмоточный трансформатор общей мощностью до 630кВА и напряжением вторичных обмоток 0,4 и 0,69кВ. Мощность по каждому напряжению определяется ЗАКАЗЧИКОМ.

Пример:

P1 =400кВА при U=0,69кВ (для основного технологического оборудования)

Р2 =100кВА при U=0,4кВ ((для вспомогательного оборудования – насосы, вентиляторы, сварочное оборудование и т.п.)



МОДУЛЬ СИЛОВОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ МСР-2-1000-РН

2-cdr-Google-Chrome3

Предназначен для распределения электроэнергии напряжением 0,4кВ и 0,69кВ, контроля за состоянием изоляции сети и подключаемого оборудования. Отсеки могут состоять из одного вводного автоматического выключателя с РУ (АЗУР) и тремя отходящими. Возможна комплектация АОШ с выходным напряжением на 36, 127 или 220В. Компоновка модуля силового определяется «Заказчиком» по опросному листу.



МОДУЛЬ ТЯГОВОЙ ПРЕОБРАЗОВАТЕЛЬНОЙ ПОДСТАНЦИИ АТТП-500/275-РН

2-cdr-Google-Chrome4

Представляет собой силовой преобразовательный трансформатор мощностью 160кВА совмещенный с АТПУ-500/275В в одном модуле. Предназначен для энергоснабжения контактной сети горной выработки.

Новости

ОПЕРАТИВНОЕ ЭНЕРГОСНАБЖЕНИЕ УЧАСТКА РУДНИКА
Февраль 16, 2021

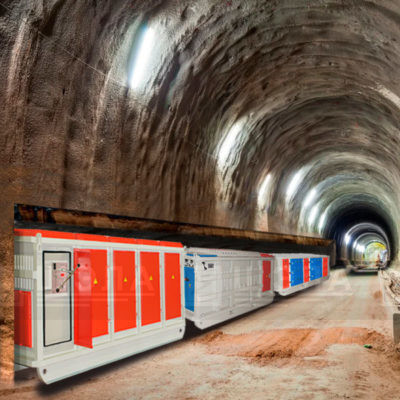

Энергопоезд ЭТП-РН-630 «ТУЛА-71» — новое, инновационное решение для мобильного снабжения электроэнергией шахт и рудников. Он включает в себе такие модули как:

  • МОДУЛЬ КАРЬЕРНОГО РАСПРЕДЕЛИТЕЛЬНОГО ПУНКТА КРП–М–6кВ–630А
    Энергопоезд "Тула-21"
    Энергопоезд «Тула-71»
  • МОДУЛЬ СИЛОВОЙ ТРАНСФОРМАТОРНЫЙ МСТ-630-РН
  • МОДУЛЬ СИЛОВОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ МСР-2-1000-РН
  • МОДУЛЬ ТЯГОВОЙ ПРЕОБРАЗОВАТЕЛЬНОЙ ПОДСТАНЦИИ АТТП-500/275-РН



Предназначение каждого модуля и его особенности.



МОДУЛЬ КАРЬЕРНОГО РАСПРЕДЕЛИТЕЛЬНОГО ПУНКТА КРП–М–6кВ–630А

2-cdr-Google-Chrome1

Предназначен для приема и распределения электроэнергии напряжениями 6-10 кВ.

Пример состава модуля: одна вводная ячейка, три отходящих ячейки и одна ячейка ТСН. Количество ячеек и схема определяется «Заказчиком» по опросному листу.



МОДУЛЬ СИЛОВОЙ ТРАНСФОРМАТОРНЫЙ МСТ-630-РН

2-cdr-Google-Chrome2

Пример состава модуля: двухобмоточный трансформатор общей мощностью до 630кВА и напряжением вторичных обмоток 0,4 и 0,69кВ. Мощность по каждому напряжению определяется ЗАКАЗЧИКОМ.

Пример:

P1 =400кВА при U=0,69кВ (для основного технологического оборудования)

Р2 =100кВА при U=0,4кВ ((для вспомогательного оборудования – насосы, вентиляторы, сварочное оборудование и т.п.)



МОДУЛЬ СИЛОВОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ МСР-2-1000-РН

2-cdr-Google-Chrome3

Предназначен для распределения электроэнергии напряжением 0,4кВ и 0,69кВ, контроля за состоянием изоляции сети и подключаемого оборудования. Отсеки могут состоять из одного вводного автоматического выключателя с РУ (АЗУР) и тремя отходящими. Возможна комплектация АОШ с выходным напряжением на 36, 127 или 220В. Компоновка модуля силового определяется «Заказчиком» по опросному листу.



МОДУЛЬ ТЯГОВОЙ ПРЕОБРАЗОВАТЕЛЬНОЙ ПОДСТАНЦИИ АТТП-500/275-РН

2-cdr-Google-Chrome4

Представляет собой силовой преобразовательный трансформатор мощностью 160кВА совмещенный с АТПУ-500/275В в одном модуле. Предназначен для энергоснабжения контактной сети горной выработки.



Уважаемые коллеги!

Предлагаем рассмотреть вариант временного оперативного энергоснабжения для вновь открываемых горизонтов и участков.

Модули данного энергопоезда мобильны, полной заводской готовности, не требующие наладки, и при помощи быстроразъемных соединителей (БРС) готовы к подаче напряжения уже через 3-4 часа после доставки к месту временной подстанции.

Малая ширина модулей и одностороннее обслуживание позволяют расположить весь энергопоезд в нише горной выработки, т.о. нет необходимости проходить камеры УПП.

Энергопоезд, после оперативного развертывания на месте, готов обеспечить электроэнергией оборудование основного производства — 0,69кВ, а также вспомогательные механизмы — 0,4кВ: насосы, вентиляторы местного проветривания, сварочные аппараты и другое вспомогательное оборудование.

Энергопоезд «ТУЛА-71» может быть востребован при аварийно-восстановительных работах, так как мобильность, надежность и быстрота сборки всегда оказывает помощь в решении оперативных задач.

Мне очень важно Ваше мнение по этому предложению, т.к. от этого будет зависеть его дальнейшая судьба, и поэтому прошу Вас направить свои отзывы и предложения на мой электронный адрес: shela@shela71.ru, или позвонить по телефону: 8-920-275-01-00.

С уважением,
ген.директор ООО «ПП ШЭЛА»                                                                                                       Истомин А. М.
