Установки конденсаторные компенсации реактивной мощности высоковольтные УКВ-РН-6(10) кВ

Установки конденсаторные компенсации реактивной мощности высоковольтные УКВ-РН-6(10) кВ

НАЗНАЧЕНИЕ

УКВ-РН-6(10) кВ, предназначены для повышения коэффициента мощности (cos φ) в электрических распределительных трехфазных сетях напряжением 6/10 кВ.

УКВ позволяет:

  • поддерживать необходимый коэффициент мощности;
  • снизить потери электроэнергии;
  • повысить эффективность электроустановок;
  • уменьшить нагрузку элементов распределительной сети, увеличить их срок службы.

Подразделяются по способу управления ступенями регулирования:

  • нерегулируемая, содержащая одну ступень компенсации, постоянно включенную в сеть;
  • регулируемая, с автоматическим регулированием реактивной мощности компенсации, содержит несколько ступеней регулирования, автоматически включаемых и отключаемых в зависимости от величины реактивной мощности нагрузки.

Исполнение – РН1.
Степень защиты — IР54.
Продукция сертифицирована.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты, карьеры и другие предприятия не опасные по взрыву газа и пыли.



УСЛОВНОЕ ОБОЗНАЧЕНИЕ:

Установки конденсаторные компенсации реактивной мощности высоковольтные УКВ-РН-6(10) кВ



Пример записи структуры условного обозначения при оформлении заказа.

УКВ-РН-6-600-Р УХЛ5 — установка компенсации реактивной мощности высоковольтная, исполнение рудничное нормальное РН1, номинальное вводное напряжение 6 кВ, номинальная мощность 600 кВАр, Р-регулируемая, климатическое исполнение и категория размещения УХЛ5.



УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение и категория размещения по ГОСТ 15150-69УХЛ5
  • Температура окружающей средыот -10 до +35°С
  • Относительная влажность воздуха при температуре 15°С90%
  • Высота над уровнем моря, мдо 1000
  • Окружающая средане взрывоопасная



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Номинальное вводное напряжение, кВ 6/10
  • Номинальная частота, Гц 50
  • Номинальная мощность, кВАр от 50 до 7200
  • Количество ступеней компенсации от 1 до 5
  • Допускаемое отклонение сетевого напряжения, % 5
  • Допускаемое превышение тока (с учетом повышения напряжения или появления высших гармоник), % 0
  • Степень защиты оболочки IP54
  • Исполнение рудничное нормальное РН1
  • Массогабаритные характеристики зависят от состава, класса напряжения и мощности



СПОСОБЫ ПОДКЛЮЧЕНИЯ

  • к секции шин РП или к участку сети в качестве отдельного самостоятель­ного устройства (нерегулируемая);
  • в рассечку кабельной линии, питаю­щей РП или группу трансформаторных подстанций (регулируемая).



ВОЗМОЖНЫЕ ТИПЫ ПРИМЕНЯЕМЫХ ЗАЩИТ

  • Конденсаторные модули со встроенными предохранителями и разрядными резисторами;
  • Ограничение по напряжению;
  • Дуговая защита;
  • Высоковольтные предохранители;
  • Ограничение по току;
  • Блокировка дверей конденсаторной установки.

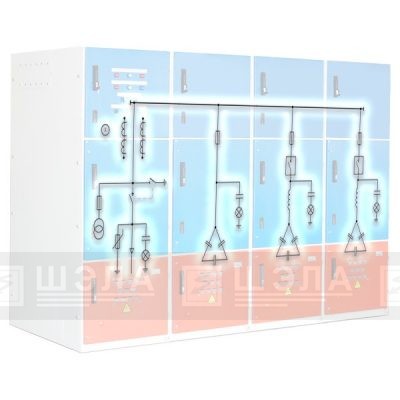

КОНСТРУКЦИЯ И УСТРОЙСТВО

УКВ состоит из одной ячейки ввода предназначенной для подключения конденсаторной установки в сеть и нескольких конденсаторных ячеек, количество которых зависит от мощности установки. Конструктивно ячейки представляют собой сборно-сварные каркасные металлические шкафы, с установленной электроаппаратурой.

В водной ячейке размещаются выключатель (разъединитель), заземлитель, трансформаторы тока, амперметры, индикация высокого напряжения, ограничитель перенапряжения, регулятор реактивной мощности, цепи управления.

В конденсаторной ячейке нерегулируемой ступени размещаются конденсаторы, предохранители и индикация высокого напряжения.

В конденсаторной ячейке автоматической ступени размещаются контактор, конденсаторы, предохранители, токоограничивающий реактор, индикация высокого напряжения.

Коммутационные аппараты, применяемые в УКВ такие как разъединители, контакторы, выключатели, рассчитаны на работу с конденсаторами.

Ячейки соединены между собой: электрически — сборными шинами; механически — болтовыми соединениями.

Компактная и прочная модульная конструкция УКВ позволяет наращивать мощность системы и упрощает транспортировку, хранение и монтаж.

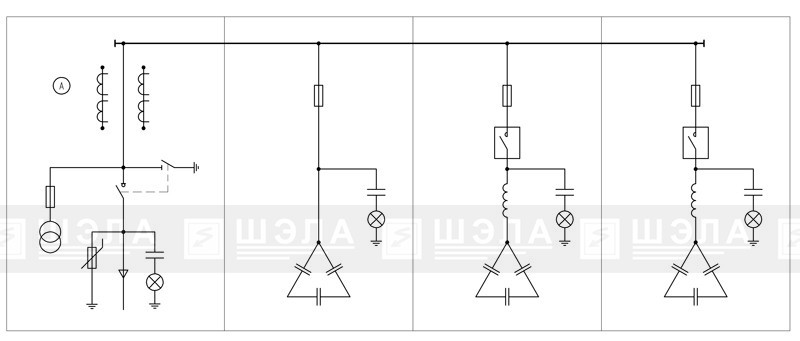

СХЕМА ГЛАВНЫХ ЦЕПЕЙ
