НАЗНАЧЕНИЕ:
Тяговые преобразовательные подстанции ТСП(КТП-РН)-160,400 предназначены для электроснабжения трехфазным током электроприемников, устанавливаемых в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли, а также для обеспечения защиты от токов утечки, перегрузки и максимальной токовой защиты линий низшего напряжения. Подстанции подземные рассчитаны на установку в областях с умеренным климатом.
Исполнение РН1, степень защиты IP54.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- горнорудная промышленность;
- предприятия минерально-сырьевого комплекса и строительной индустрии;
- дробильно-сортировочные и обогатительные фабрики;
- шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
[1]
Пример записи при заказе:
ТСП(КТП-РН)-400-П00-6-0,23-УХЛ5 (Комплектная трансформаторная подстанция преобразовательная рудничная, мощность трансформатора 400кВА, номинальное входное напряжение сети 6кВ, на выходное номинальное напряжение сети 0,23кВ).
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- температура окружающей среды от –10°до +35°С УХЛ5
- высота над уровнем моря, м до 1000
- запыленность, мг/м2 до 100
- относительная влажность воздуха при температуре 35°±2°С 98± 2 %
- номинальный режим работы продолжительный
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Параметры |
ТСП(КТП-РН) |
||
|
160 |
400 |
||
|
Рном, кВ·А |
160 |
400 |
|
|
Uобм., кВ |
ВН |
6(10) |
6(10) |
|
НН |
0,4; 0,69; 1,2 |
0,4; 0,69; 1,2 |
|
|
0,23 (0,46) |
0,23(0,46) |
||
|
Iном, А |
ВН |
15,4(9,1) |
38,5 (22,6) |
|
НН |
230; 133; 78 402(200) |
577; 335; 197 1000(502) |
|
|
U к.з. % |
3,4 |
3,5 |
|
|
I х.х.в % |
2,2 |
1,6 |
|
|
Потери, Вт |
Рх.х. |
650 |
950 |
|
Рк.з. |
1750 |
3400 |
|
|
Габаритные размеры (ШхВхГ), мм |
2200х900х1250 |
2400х1060х1250 |
|
|
Масса, кг |
1600 |
2500 |
|
|
Схема и группа соединения обмоток |
Y/Δ-11 Y/Y-0 |
Y/Δ-11 Y/Y-0 |
|
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
|
Функциональные возможности |
Исполнение |
|
|
П00 |
П01 |
|
|
Регулирование напряжения ±5% от номинального на стороне ВН |
+ |
+ |
|
Распределительное устройство на стороне ВН |
||
|
Ручное включение / отключение напряжения элегазовым выключателем при номинальной нагрузке или воздушным выключателем нагрузки с видимым разрывом типа ВНА-10/630 (по требованию «Заказчика») |
− |
+ |
|
Дистанционное включение / отключение напряжения элегазовым выключателем с двигательным приводом (по требованию заказчика) |
− |
+ |
|
Защита от токов к.з. обмотки 6 кВ встроенными предохранителями (по требованию заказчика) |
− |
+ |
|
Распределительное устройство на стороне НН |
||
|
Местное – отключение |
− |
+ |
|
Ручное включение / отключение |
− |
+ |
|
Дистанционное отключение (по требованию заказчика) |
− |
+ |
|
Дистанционное управление (по требованию заказчика) |
− |
+ |
|
Защита от токов к.з. и перегрузки |
− |
+ |
|
Температурная защита трансформатора |
+ |
+ |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 [2] |
 [3] |
|

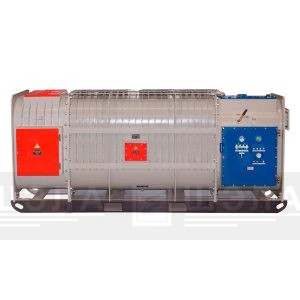

Комплектная трансформаторная подстанция преобразовательная ТСП(КТП-РН) исп. П00 |
Комплектная трансформаторная подстанция преобразовательная ТСП(КТП-РН) исп. П01 |
