Аппарат защиты от токов утечки АЗУР-3-РН

Отправить заявку Форма заказа

НАЗНАЧЕНИЕ:

Аппарат защиты от токов утечки рудничный АЗУР-3-РН-УХЛ5 предназначен для защиты от поражения электрическим током в сетях 660/380В с изолированной нейтралью трансформатора, подключается к распределительным устройствам низшего напряжения передвижных трансформаторных подстанций, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий.

Заменяет аппарат АЗАК-380/660 и АЗШ.3. Выполняет функцию самодиагностики исправности элементов цепи контроля изоляции и защитного отключения, а также работоспособности элементов схемы.

Исполнение – РН1.  Степень защиты –  IР54.

Продукция сертифицирована.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горно-рудная промышленность;
  • предприятия минерально-сырьевого комплекса и строительной индустрии;
  • дробильно-сортировочные и обогатительные фабрики;
  • шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:




УСЛОВИЯ ЭКСПЛУАТАЦИИ:

  • Температура окружающей среды, оС от -10 °С до +35 °С
  • относительная влажность воздуха при 35°С,до 100%
  • вибрация с частотой, Гц 1±35
  • Окружающая среда не взрывоопасная
  • Климатическое исполнение УХЛ5



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Таблица 1 . Электрические характеристики

Наименование Значение

Номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В

380/660
Изменение емкости сети, мкФ на фазу от 0 до 1,0
Сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее:
при напряжении сети 380 В 10
при напряжении сети 660 В 30
Сопротивление срабатывания при однофазной утечке, кОм, не более:
при напряжении сети 380 В 15
при напряжении сети 660 В 20
Величина длительного тока утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более 0,025
Устройство шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости сети от 0,1 до 1 мкФ должно снижать кратковременный ток до величины, А, не более 0,1
Сопротивление срабатывания в режиме предупредительного контроля изоляции равно сопротивлению срабатывания аппарата в режиме реле утечки
Сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более 150
Собственное время срабатывания аппарата защиты от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более 0,1
Собственное время срабатывания аппарата защиты при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочек электрооборудования, с, не более 0,1
Время шунтирования поврежденной фазы на землю с момента появления однофазной утечки и емкости сети от 0 до 1,0 мкФ на фазу, с, не более 0,17



Таблица 2 . Эксплуатационные характеристики

Наименование Значение
Потребляемая мощность, кВ•А, не более 0,25
Средний срок службы до списания, лет, не менее 5
Исполнение шкафа РН1
Степень защиты IP54
Климатическое исполнение УХЛ5
Габаритные размеры с подставкой, ШхВхГ, мм 450х605х355
Масса с подставкой, кг, не более 31



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

  • Самоконтроль элементов и самодиагностирование состояния схемы с индикацией исправного состояния аппарата;
  • Контроль наличия напряжения на трёх фазах, а также асимметрии напряжения сети
  • Дистанционная проверка срабатывания в соответствии с ГОСТ Р 52273-2004 «Устройства защиты от токов утечки рудничные для сетей напряжением до 1000В»;
  • Регистрация и хранение результатов проверки и срабатываний в аварийных режимах;
  • Цифровая индикация и отображение на ЖКИ в реальном времени состояния аппарата, величины контролируемого сопротивления утечки, напряжения сети, текущих даты и времени, величины сопротивления аварийного отключения сети, повреждённой (зашунтированной) фазы;
  • Интеграция в АСУ ТП по протоколу ModBus RTU (RS-485), передача диспетчеру данных о текущем состоянии аппарата и сети, о проверках и аварийных отключениях (из архивного журнала);
  • Измерение времени срабатывания аппарата совместно с автоматическим выключателем

КОНСТРУКЦИЯ:

Корпус представляет собой сварную конструкцию напольного или навесного исполнения, состоящую из пускозащитной аппаратуры, закрываемой передней дверцей с механизмом блокировки, препятствующей ее открытию при включенном разъединителе.

Рисунок 1. Общий вид АЗУР-3-РН.

1- металлический корпус
2- ручка транспортировочная
3- запорное устройство
4- ушко для замка
5- рукоятка вводного разъединителя
6- зажим заземляющий
7- подставка
8- кнопка «Сброс аварии»
9- кнопка «Проверка РУ»
10- кнопка «Просмотр журнала ошибок»
11- индикатор срабатывания «Реле утечки»
12- индикатор «Неисправности цепей управления»
13- ЖК-дисплей (информационный блок БИН.4МК)
14- килоомметр

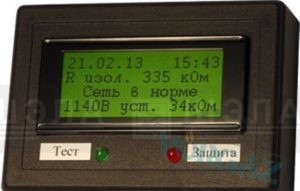

Рисунок 2. Блок информационный БИН.4МК.



ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:
