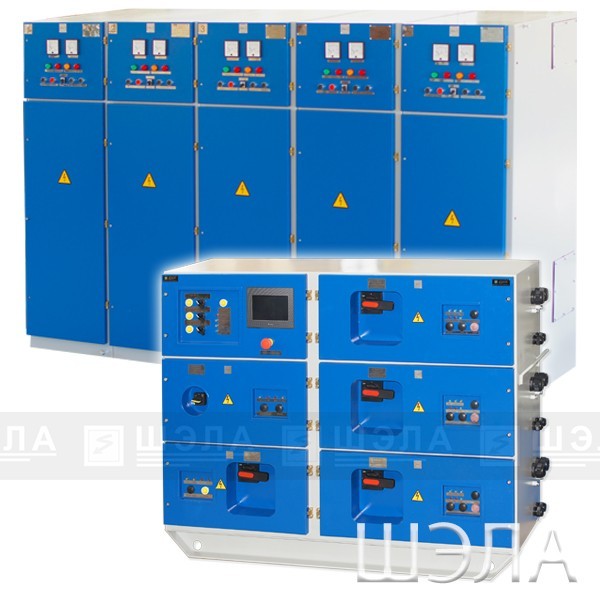

Станция участкового водоотлива рудничная СУВ-РН-10…СУВ-РН-630

НАЗНАЧЕНИЕ:

Станции участкового водоотлива СУВ-РН-10…СУВ-РН-630 предназначены для управления, комплексной защиты электродвигателей погружных и центробежных насосов для участковых водоотливов в сетях с изолированной нейтралью трансформатора в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли.

Исполнение – РН1.

Степень защиты –  IР54.



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Применение программируемых логических контроллеров (ПЛК) позволяет создать высокотехнологичную систему управления с широкими возможностями оперативного управления;
  • Применение первичных датчиков давления и уровня воды в водосборниках, производительности насосов, позволяет контролировать параметры работы насосных агрегатов в широком диапазоне;
  • Модульная конструкция позволяет значительно экономить пространство горной выработки, а также отличается простотой в использовании, высокой технологичностью и надежностью.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станция участкового водоотлива СУВ-РН представляет собой модульную конструкцию пускозащитных аппаратов, смонтированных в одном корпусе. Станция поставляется в полной заводской готовности для монтажа и запуска в эксплуатацию.

Станция имеет возможность подключения к сети RS-485 для дистанционного контроля и управления от диспетчера рудника.

В состав станции входит рудничный источник питания РИП-LED-1х350-36 для подключения светодиодной ленты типа ЛСР-9,6-36 местного освещения.

Имеется возможность установки счётчика технического учёта электроэнергии в отсеке фидерного автоматического выключателя.

В случае технологических решений участкового водоотлива с применением электрозадвижек, электроклапанов на подающем и всасывающем трубопроводах, а также другого вспомогательного оборудования возможно применение дополнительной станции управления электроприводами типа СУЭП.

При электроснабжении участкового водоотлива по I категории необходимо питать станцию СУВ-РН и станцию СУЭП от шкафа АВР соответствующей мощности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:



Основные параметры станции СУВ

№ п/п Наименование параметра Значение
1 Напряжение питания, В 660/380
2 Количество насосов, шт Определяется заказом
3 Номинальный ток электродвигателей насосов, А
4 Размеры сенсорной панели оператора, дюймы 7
5 Степень защиты IP54



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ И РАБОТА:



Режимы работы насосных агрегатов

  • Ремонтное, местное и автоматическое управление насосными агрегатами по датчикам уровня воды в водосборнике;
  • Автоматический каскадный (селективный) пуск и останов насосных агрегатов в зависимости от заданных параметров уровня воды в водосборнике с выдержкой времени между пусками и остановами насосов (во избежание гидравлических ударов);
  • Дистанционное поочередное отключение насосных агрегатов, работающих в автоматическом режиме в аварийных ситуациях;
  • Перевод на местное управление любого количества насосных агрегатов водоотлива рудника без нарушения работы остальных насосных агрегатов в автоматическом режиме;
  • Дополнительное включение (в зависимости от настройки) одного или нескольких насосных агрегатов при повышенном или аварийном уровне воды;
  • Автоматическое включение резервного насосного агрегата вместо вышедшего из строя рабочего насосного агрегата в режиме автоматического управления;
  • Автоматическое отключение насосных агрегатов, работающих в режиме местного и дистанционного управления при достижении нижнего уровня;
  • Блокировка включения насосных агрегатов (нет сигнала «Готовность насоса» «Готовность электрооборудования»);
  • Возможность повторного включения насосного агрегата, остановленного в результате срабатывания защит, только после деблокировки защиты;
  • Контроль и отображение уровня воды в водосборнике по датчикам уровня;
  • Контроль и отображение давления воды в магистрали по датчикам давления;
  • Контроль и отображение производительности насоса – расходомер в магистрали;
  • Выдача предупредительного звукового и светового сигнала перед запуском насосного агрегата



Функции защиты и блокировки

  • Регулируемая защита от токов к.з. и перегрузки на фидерном автоматическом выключателе;
  • Защита от обрыва, нарушения чередования и слипания фаз на фидерном автоматическом выключателе;
  • Защита от не симметричных нагрузок по фазным токам, связанных с повреждениями внутри двигателя;
  • Защита от исчезновения момента на валу электродвигателя насоса («сухой ход»);
  • Нулевая защита;
  • Защита от самовключения станции при Uс >1,5 Uн;
  • Блокировка от включения станции при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
  • Защита от потери управляемости при обрыве или замыкании проводов дистанционного управления;
  • Защита от обрыва или увеличения сопротивления заземляющей жилы свыше 100 Ом.

ТИПОВАЯ СТРУКТУРНАЯ СХЕМА

 Станция участкового водоотлива рудничная СУВ-РН-10…СУВ-РН-630



ТИПОВАЯ ОДНОЛИНЕЙНАЯ СХЕМА



Станция участкового водоотлива рудничная



СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения СУВ-РН



Структура заказа: Станция управления участковым водоотливом рудничная, повышенной прочности, на 3 насоса, на номинальный ток двигателей насосов 250А, напряжением 380В, с устройством плавного пуска, с одним датчиком давления, с возможность подключения гидростатического датчиков уровня, климатическим исполнением УХЛ и категорией размещения 5:

СУВ-РН-ПП-3-250-1-2-1-0-0-0-3-УХЛ5
