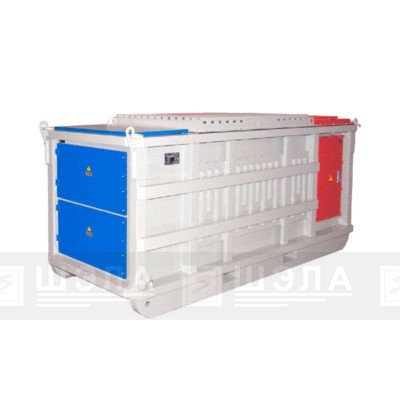

Комплектные трансформаторные подстанции рудничные КТП-РН-Т 63…1600кВА трёхобмоточные (на два напряжения)





НАЗНАЧЕНИЕ:



Комплектные трансформаторные подстанции рудничные КТП-РН трёхобмоточные (на два напряжения) предназначены для электроснабжения трехфазным током электроприемников с разным напряжением питания.

Позволяет комбинировать как различные напряжения отходящих линий (например, 0,69кВ и 0,4кВ), так и их мощность (например, 250кВА и 1000кВА). Этим самым отпадает необходимость установки двух подстанций на разные напряжения, что значительно экономит пространство выработки и сокращает затраты на приобретение и монтаж дополнительной подстанции.

Обеспечивает защиту от токов утечки, перегрузки и максимальной токовой защиты линий низшего напряжения в отдельности на каждой обмотке.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:



КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ, ВСЕ БЕЗ ИСКЛЮЧЕНИЯ, ИЗГОТАВЛИВАЮТСЯ В КОРПУСЕ ПОВЫШЕННОЙ ПРОЧНОСТИ (ПП)!

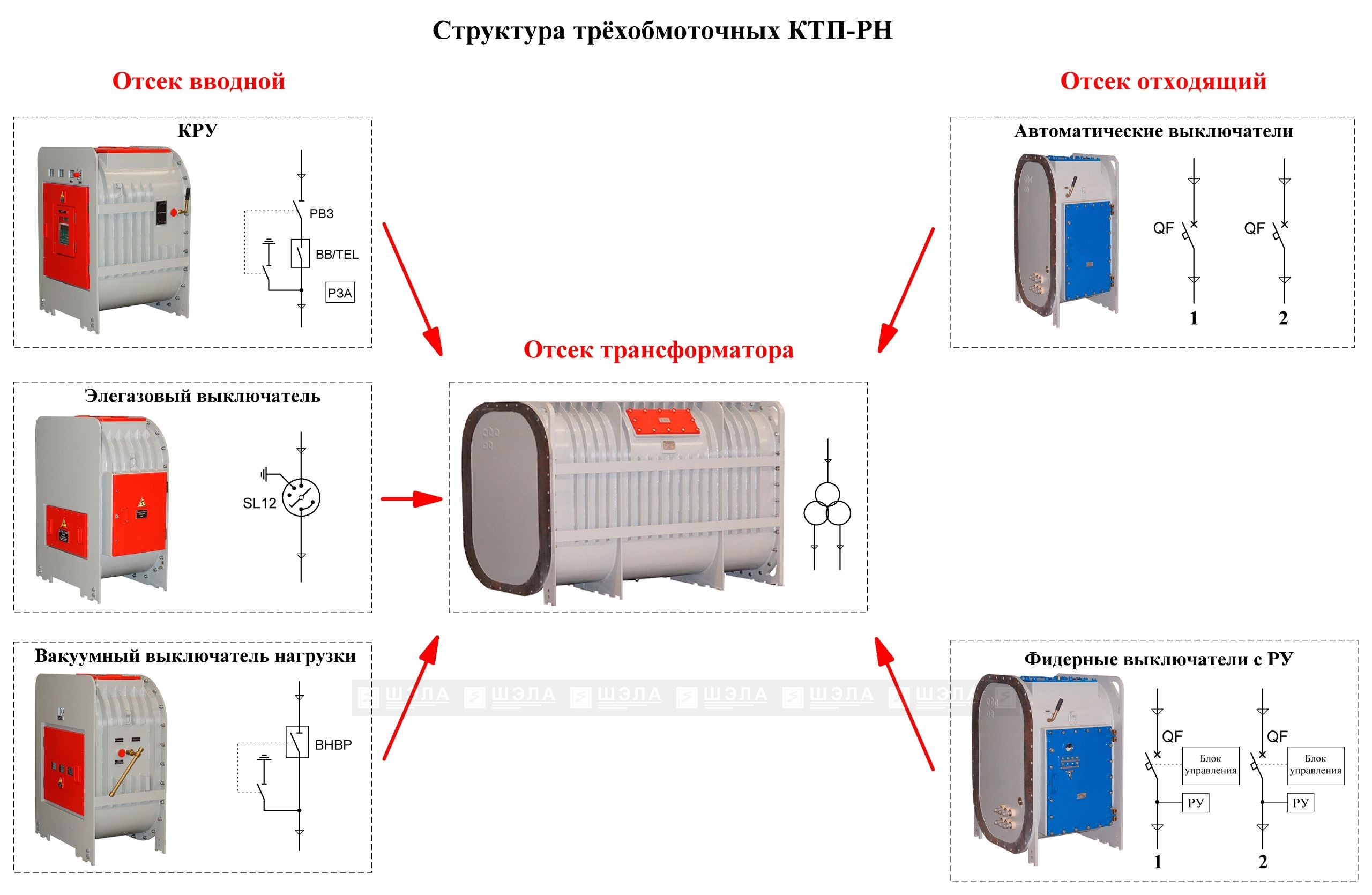

СХЕМНЫЕ РЕШЕНИЯ ВВОДНОГО КОММУТАЦИОННОГО АППАРАТА

  •  Элегазовый выключатель нагрузки SL-12.
  • Выключатель нагрузки вакуумный ВНВР-10/630.
  • Рубильник РВЗ-10/630 и вакуумный выключатель BB/TEL-10-20/630 с микропроцессорной защитой.



Дистанционное управление (ДУ) в подстанциях КТП-РН-25…630кВА осуществляется на стороне НН, в подстанциях КТП-РН-1000…1600 – на стороне ВН вакуумным выключателем (только схема 3).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование Значение характеристики
Номинальная мощность, кВА 25 63 100 160 250 400 630 800 1000 1250 1600
Частота, Гц 50
Номинальное высшее

напряжение, кВ

6(10)
Диапазон  регулировки напряжения, % +5
Номинальное низшее

напряжение, кВ

0,4

0,69(1.2)

Схема и группа соединений обмоток трансформатора У/Д-11 У/У-0 У/У -0

У/Д-11

Напряжение  к.з., % 4,13 2,7 3,3÷4,5 5,4 6,3
Потери к.з. силового трансформатора при температуре 115оС, Вт 530 1160 1400 2410 3080 4330 7200 8540 9700 11200 13100
Номинальный ток ВН, А 2,5

(1,4)

6,1

(3,6)

9,6

(5,8)

15,4

(9,2)

24,1

(14,5)

38,5

(23,1)

60,7

(36,4)

76,4

(44,2)

96,3

(57,8)

120,4

(72,3)

154,1

(92,5)

Номинальный ток НН, А 36

(21)

91

(53)

144

(92)

231

(140)

361

(210)

576

(334)

907

(576)

978

(755)

1140

(920)

1806

(1047)

2300

(1400)

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:



Распределительное устройство ВН:

  • Преобразование напряжения с 6(10)кВ до 0,4(0,69; 1,2)кВ;
  • Возможность регулирования напряжения ± 5% от номинального на стороне ВН;
  • Защита от токов короткого замыкания обмотки 6кВ(10кВ) встроенными предохранителями (по требованию заказчика);
  • Распределительное устройство на стороне ВН может быть в трёх исполнениях:

1. Элегазовый выключатель нагрузки SL-12-B(12кВ, 630А, «Элтехника»);

2. Выключатель нагрузки вакуумный ВНВР-10/630 (10кВ, 630А, ГК «Аргон»);

3. Рубильник РВЗ-10/630 (10кВ, 630А) и вакуумный выключатель BB/TEL-10-20/630 (10кВ, 630А, 20кА, «Таврида Электрик») с микропроцессорной защитой МТЗП-2 или «Сириус».

При проектировании сети энергоснабжения или реконструкции существующей важно придерживаться требований, создающих условия для надежной работы в целом. Речь идет о селективности — согласовании характеристик защитных аппаратов на каждом этапе распределения электроэнергии. Это свойство обеспечивает срабатывание аппарата защиты, в цепи которого произошла перегрузка или короткое замыкание (КЗ). В то же время остальная часть комплекса электроснабжения должна продолжать работать. Данное исполнение КТП-РН с вакуумным выключателем позволяет эффективно настраивать селективность защиты, тем самым обеспечивая безопасную и бесперебойную работу комплекса в целом.



Распределительное устройство НН:

  • Несколько отходящих фидеров с блоками управления;
  • Местное включение/отключение вводного и отходящих автоматических выключателей;
  • Дистанционное отключение отходящих фидеров по отдельности (в исполнении ДО);
  • Дистанционное управление (только вводным автоматическим выключателем) (в исполнении ДУ);
  • Защита от токов короткого замыкания и перегрузки;
  • Защита от утечки тока (встроенное реле утечки);
  • Блокировка, не допускающая подачу напряжения в присоединение с низким сопротивлением изоляции;
  • Температурная защита трансформатора;
  • Измерение тока нагрузки;
  • Измерение напряжения;
  • Измерение сопротивления изоляции отходящего присоединения;
  • Проверка исправности действия реле утечки и блокировочного реле утечки;
  • Дистанционный мониторинг (в исполнении ДО, ДУ) и управление (в исполнении ДУ) по сети RS-485;
  • Дистанционная проверка РУ, взвод РУ после проверки (в исполнении ДУ).

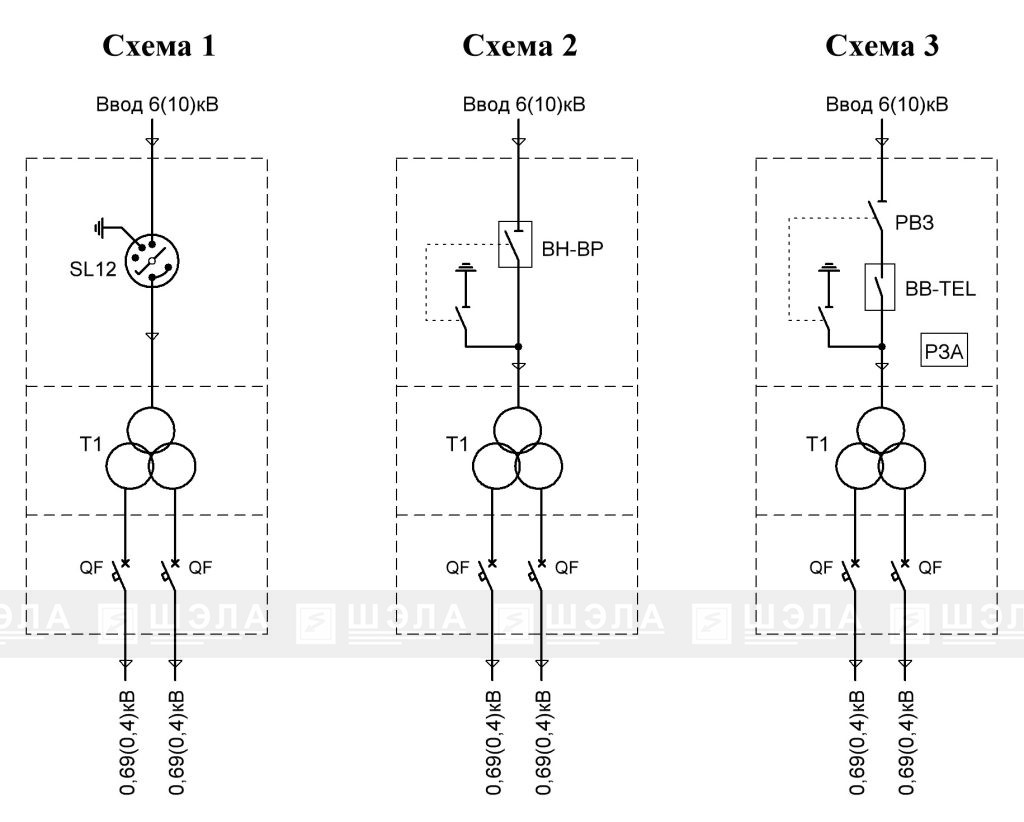

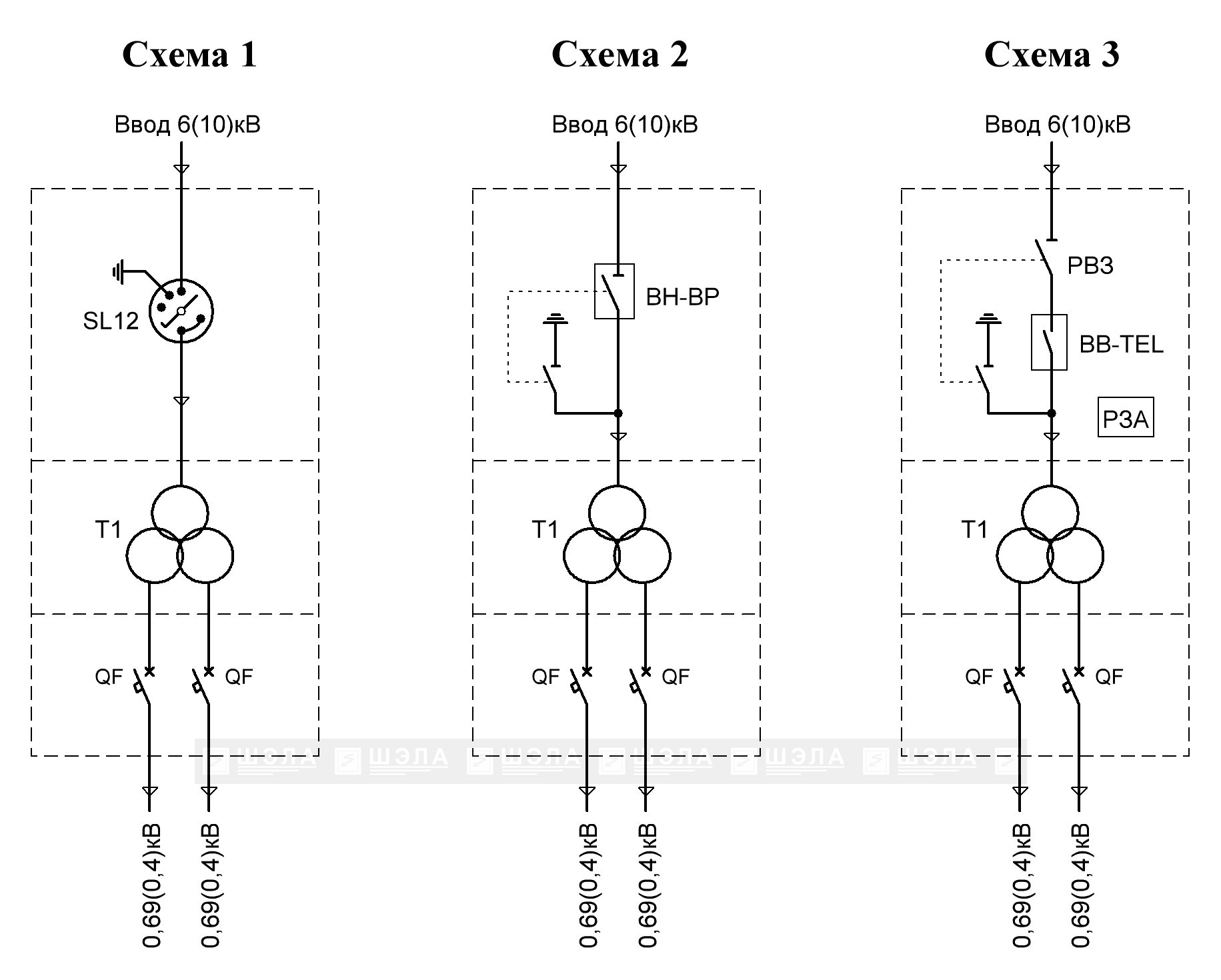

ОДНОЛИНЕЙНЫЕ СХЕМЫ:

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:





Структура формирования заказа:

 Комплектная Трансформаторная Подстанция Рудничная номинальной мощностью 1250кВА, напряжение сети 6кВ. Отходящая I: номинальное напряжение 0,69кВ мощностью 1000кВА. Отходящая II: номинальное напряжение 0,4кВ мощностью 250кВА. Элегазовый выключатель на вводе, с дистанционным отключением, климатического исполнения УХЛ, категории размещения 5:

КТП-РН-1250-Т-6-1000/0,69-250/0,4-ЭВ-ДО-IT-УХЛ5





КОНФИГУРАТОР:

Комплектные трансформаторные подстанции рудничные КТП-РН-Т 63…1600кВА трёхобмоточные (на два напряжения)
КТП-РН--Т--/-/----УХЛ5
Номинальная мощность трансформатора, кВА
Номинальное напряжение на стороне ВН, кВ
Номинальная мощность НН I, кВА
Номинальная напряжение НН I, кВ
Номинальная мощность НН II, кВА
Номинальная напряжение НН II, кВ
Тип вводного коммутационного аппарата
Вид управления
Наличие интерфейса связи
Артикул Наименование Технические характеристики
×
Артикул
Количество шт

Новости

НОВИНКА! Трехобмоточная цифровая многофидерная подстанция
14 июля, 2022

Налажено производство трёхобмоточной многофидерной подстанции КТП-РН 6кВ-630кВА на два выходных напряжения 0,69кВ и0,4 кВ.

По сути дела —  это две подстанции 6/0,69кВ и 6/0,4кВ выполненные на одном сердечнике трансформатора и размещенные в одном корпусе. Эти подстанции имеют каждая свое реле утечки и аппараты защиты, а также по 2 дополнительных отходящих фидера. Таким образом, имеется возможность выбрать мощность по каждому напряжению, но в сумме она не должна превысить 630 кВА, т.е. (160кВА-0,4кВ + 400кВА-0,69кВ или 250кВА-0,4кВ + 320кВА-0,69кВ) или другие возможные комбинации напряжения и мощности.

Первая такая подстанция КТП-РН-6кВ-630кВА отправлена на Яковлевкий ГОК.

Подстанция произведена на базе трансформатора 630кВА 6кВ на два выходных напряжения 560кВА на 0,69кВ и 60кВА на 0,4кВ.

В данном варианте она имеет многофидерное исполнение: два фидера по 400А и один на 100А и два реле утечки типа АЗУР. В подстанции применен современный подход для этого используется система удаленного управления, а также мониторинга состояния оборудования.

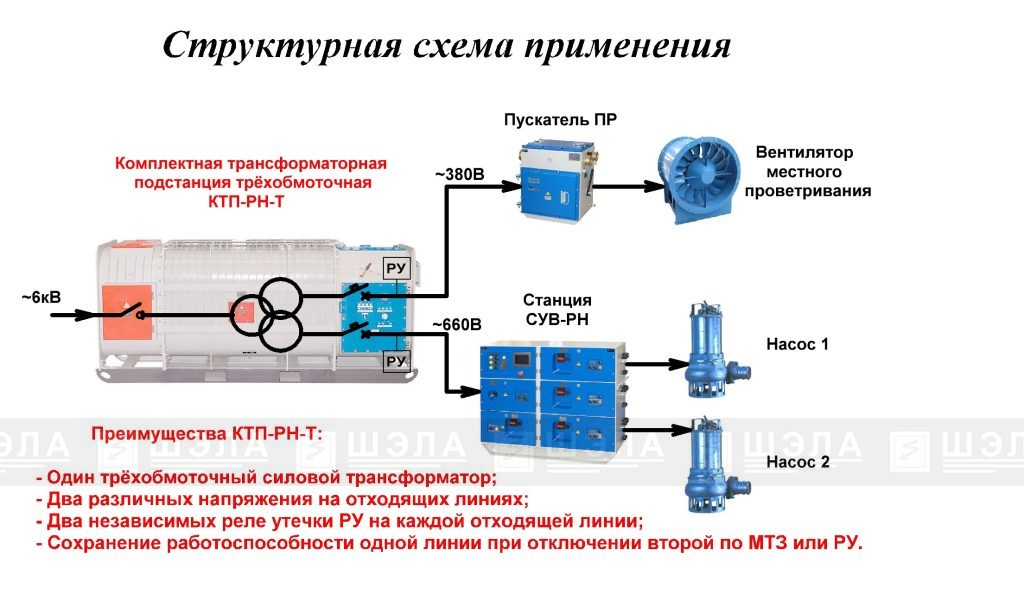

Данное оборудование найдет применение там, где в непосредственной близости находиться оборудование с разным напряжением и тем самым отпадает необходимость установки двух подстанций на разные напряжения, что значительно экономит пространство выработки и сокращает затраты на приобретение и монтаж двух отдельных подстанции.
