НАЗНАЧЕНИЕ:

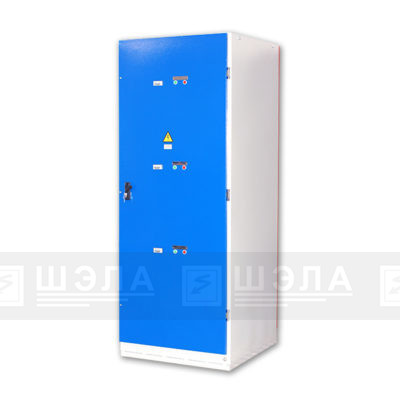

Шкафы КРУ-РН-6-ВК с вакуумными (реверсивными) контакторами предназначены для коммутации силовых цепей 3-х фазного переменного тока напряжением 6кВ частотой 50 (60)Гц электродвигателей дробилок, шаровых мельниц, сушильных барабанов, насосов, вентиляторов и конвейеров в шахтах и рудниках не опасных по взрыву газа и пыли.
Исполнение – РН1;
Степень защиты – IР54.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Ячейки типа КРУ-РН-ВК предназначены для непосредственного управления электродвигателями, выполняют роль коммутационного устройства, в то время как ячейки КРУ-РН-ВВ выполняют защитные функции.
Установка КРУ-РН-ВК в непосредственной близости от энергопотребителей позволяет уберечь пускозащитную аппаратуру КРУ-РН-ВВ от скачков перенапряжений при коммутации за счёт применения разрядников.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- температура окружающей среды, С от –10° до +35°
- высота над уровнем моря, м до 1000
- запыленность, мг/м³ пыль нетокопроводящая, не взрывоопасная, не содержащая едких паров
- относительная влажность воздуха при температуре 35°±2°С 98 ±2 %
- окружающая среда атмосфера железорудных, угольных и сланцевых шахт
- нормальное рабочее положение вертикальное
- допустимый наклон от нормального положения не более 5°
- нормальный режим работы продолжительный
- вибрация частотой 1 – 35 Гц, м/с² 4,9
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Номинальное напряжение по изоляции, кВ7,2
- Номинальное рабочее напряжение, кВ6,6
- Номинальный рабочий ток, А400
- Отключающая способность контактора, кА4
- Ток термической стойкости в течение 1с, кА8
- Количество вакуумных контакторов, шт1,2,3
- Тип вакуумного контактора UVC 64 CX1 000000H фирмы HYUNDAI или LVC-6Z-44ED фирмыLS Electric
- Наличие выдвижных элементовСтационарное исполнение
- Напряжение цепей управления (от внешнего источника) АС/DC, В 220-230
- Вид управления контакторамидистанционное от аппаратуры автоматизации
- Условия обслуживания2-х стороннее
- Вид высоковольтных присоединенийкабельные
- Подвод кабелейснизу шкафа
- Габаритные размеры шкафа без цоколя, мм ШхВхГ700х1900х760
- Масса шкафа, кг 170
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТАКТОРОВ:
Характеристики | UVC 64 CX1 000000H
HYUNDAI |
LVC-6Z-44ED
LS Electric |
Расчетное рабочее напряжение, кВ | 6,6 | 6,6 |
Прочность изоляции:
Номинальное напряжение изоляции, кВ Импульсное выдерживаемое напряжение, кВ |
20 60 |
28 60 |
Номинальная частота, Гц | 50-60 | 50-60 |
Расчетный рабочий ток, А:
При температуре окружающей среды до +55ºС |
400 |
400 |
Макс. допустимая периодическая составляющая тока короткого замыкания, кА | 15 | 15 |
Макс. допустимый ток короткого замыкания, кА | 30 | 30 |
Макс. пропускаемый ток, кА
(в случае высоковольтных предохранителей высокой отключающей способности) |
50 | 60 |
Номинальный односекундный ток короткого замыкания, кА | 8 | 6,3 |
Допустимая частота коммутационных операций (работа на переменном/постоянном токе), коммут. циклов/ч | 600 | 300 |
Механический ресурс | 1 000 000 | 5 000 000 |
Механический ресурс вакуумной дугогасительной камеры | 1 000 000 | 3 000 000 |
Электрический ресурс вакуумной дугогасительной камеры
при отключении номинального тока |
500 000 | |
Время отключения в зависимости от энергоэкономичной схемы | ≤50, 90, 120, 250 мс | ≤50, 90, 120, 250 мс |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
№ | Артикул | Наименование | Технические характеристики |
---|---|---|---|
1 | КРУ-РН0ВК000 | КРУ-РН -6- ВК -1-200-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 1 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: стационарный |
2 | КРУ-РН0ВК001 | КРУ-РН -6- ВК -1-200-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 1 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: выкатной |
3 | КРУ-РН0ВК010 | КРУ-РН -6- ВК -1-400-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 1 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: стационарный |
4 | КРУ-РН0ВК011 | КРУ-РН -6- ВК -1-400-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 1 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: выкатной |
5 | КРУ-РН0ВК100 | КРУ-РН -6- ВК -2-200-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 2 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: стационарный |
6 | КРУ-РН0ВК101 | КРУ-РН -6- ВК -2-200-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 2 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: выкатной |
7 | КРУ-РН0ВК110 | КРУ-РН -6- ВК -2-400-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 2 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: стационарный |
8 | КРУ-РН0ВК111 | КРУ-РН -6- ВК -2-400-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 2 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: выкатной |
9 | КРУ-РН0ВК200 | КРУ-РН -6- ВК -3-200-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 3 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: стационарный |
10 | КРУ-РН0ВК201 | КРУ-РН -6- ВК -3-200-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 3 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: выкатной |
11 | КРУ-РН0ВК210 | КРУ-РН -6- ВК -3-400-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 3 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: стационарный |
12 | КРУ-РН0ВК211 | КРУ-РН -6- ВК -3-400-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 6
Количество контакторов: 3 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: выкатной |
13 | КРУ-РН1ВК000 | КРУ-РН -10- ВК -1-200-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 1 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: стационарный |
14 | КРУ-РН1ВК001 | КРУ-РН -10- ВК -1-200-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 1 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: выкатной |
15 | КРУ-РН1ВК010 | КРУ-РН -10- ВК -1-400-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 1 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: стационарный |
16 | КРУ-РН1ВК011 | КРУ-РН -10- ВК -1-400-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 1 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: выкатной |
17 | КРУ-РН1ВК100 | КРУ-РН -10- ВК -2-200-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 2 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: стационарный |
18 | КРУ-РН1ВК101 | КРУ-РН -10- ВК -2-200-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 2 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: выкатной |
19 | КРУ-РН1ВК110 | КРУ-РН -10- ВК -2-400-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 2 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: стационарный |
20 | КРУ-РН1ВК111 | КРУ-РН -10- ВК -2-400-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 2 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: выкатной |
21 | КРУ-РН1ВК200 | КРУ-РН -10- ВК -3-200-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 3 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: стационарный |
22 | КРУ-РН1ВК201 | КРУ-РН -10- ВК -3-200-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 3 Номинальный ток главных цепей шкафа, А: 200 Вариант исполнения контакторов: выкатной |
23 | КРУ-РН1ВК210 | КРУ-РН -10- ВК -3-400-С- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 3 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: стационарный |
24 | КРУ-РН1ВК211 | КРУ-РН -10- ВК -3-400-В- УХЛ5 |
Класс напряжения по гост 1516.1, кВ: 10
Количество контакторов: 3 Номинальный ток главных цепей шкафа, А: 400 Вариант исполнения контакторов: выкатной |
