Комплектное распределительное устройство взрывозащищённое типа КРУВ-6-ВВ
НАЗНАЧЕНИЕ:
Комплектное распределительное устройство взрывозащищённое типа КРУВ-6-ВВ с вакуумным выключателем предназначено для приема и распределения электрической энергии 3-х фазного переменного тока напряжением 6кВ для систем с изолированной нейтралью, а также для защиты электроустановок, кабельных сетей и управления подземными электроприемниками шахт, опасных по взрыву газа (метана) и пыли.
Исполнение – взрывозащищённое с уровнем защиты РВ Ex db [ia Ma] I Mb.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
- температура окружающей среды, С от –45 до +40
- окружающая среда взрывоопасная по газу (метану) и (или) угольной пыли, запыленность, мг/м3 1200
- относительная влажность воздуха при температуре 35° ±2%С 98
- номинальные рабочие значения механических внешних воздействующих факторов по ГОСТ 17516.1
- для группы механического исполнения М1
- нормальное рабочее положение вертикальное
- допустимый наклон от нормального положения (в любую сторону) не более 15°
- нормальный режим работы продолжительный
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Шкаф КРУВ представляет собой сборно-сварную металлическую конструкцию с установленной аппаратурой.
Двери расположены на противоположных сторонах шкафа, что позволяет осуществлять его двустороннее обслуживание и обеспечивает свободный доступ к аппаратуре.
В верхней части корпуса находятся вводные камеры, под ними – камеры разъединителей с передней и задней стороны. В нижней части корпуса находится камера вакуумного выключателя с расположенной на ее левой стороне камерой вторичных цепей. Камера выключателя закрывается крышкой. Корпус шкафа устанавливается на салазки.
В камерах кабельного отсека установлены проходные изоляторы с присоединёнными зажимами, к которым присоединены либо жилы питающих и отходящих кабелей, либо шинные перемычки. На боковых поверхностях этих камер находятся фланцы, к которым присоединяются кабельные вводы – трубы ввода и трубы, соединяющие шкафы между собой.
В камерах разъединителей расположены шинный и линейный разъединители. Неподвижными контактами разъединителей являются штыри проходных изоляторов. На крышках камер разъединителей имеются смотровые окна. С правой стороны на стенке камеры расположен механизм управления разъединителями, закрываемый крышкой. Привод шинного разъединителя имеет механическую связь с линейным разъединителем, при отключении шинного разъединителя отключается и заземляется линейный разъединитель.
Микропроцессорный терминал защиты и автоматики МТ3П-2 предназначен для выполнения функций измерения, защиты, контроля, управления коммутационным аппаратом, сигнализации и индикации состояния присоединения в сетях электроснабжения с изолированной нейтралью. Искробезопасные цепи, входящие в состав МТ3П-2, выполнены в соответствии с ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, ГОСТ 30852.20-2002.
В камере вакуумного выключателя расположены: коммутационный блок и блок управления для BB/TEL, датчики тока ДТ-А, ДТ-С и блок высоковольтных резисторов БВР, трансформатор напряжения ОЛСП-НТЗ-0,63/6, ошиновка. На полу камеры укреплены направляющие, по которым выключатель вкатывается в камеру. Выключатель соединяется с ошиновкой шкафа с помощью штепсельных разъемов типа «Тюльпан» и закрепляется в шкафу фиксатором, с помощью которого досылается выключатель в конечное положение.
На двери с внешней стороны расположены панель управления и сигнализации, смотровые окна блока индикации БИ МТЗП-2 и индикатора положения вакуумного выключателя. В средней части двери расположена рукоятка аварийного отключения выключателя.
 |
 |

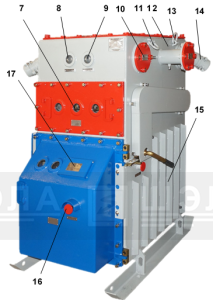

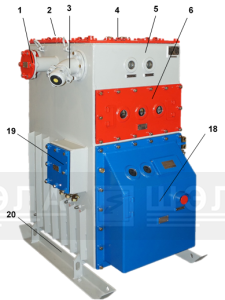

| 1 — фланец соединительной трубы 2 — крышка камеры выводов отходящего присоединения 3 — кабельный ввод сетевого кабеля 4 — крышка камеры вводов сетевого кабеля 5 — камера вводов 6 — камера шинных разъединителей 7 — смотровые окна положения разъединителя QS1 8,9 — индикатор наличия напряжения 10 – фланец силового кабельного ввода (заглушка) |
11,13 — приспособление для монтажа и транспортировки 14 — кабельный ввод отходящего присоединения 15 — камера вакуумного выключателя BB/TEL 16 — кнопка «СТОП Аварийный» 17 — защитная крышка панели управления 18 — крышка камеры вакуумного выключателя 19 — камера внешних присоединений 20 — салазки |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Номинальное напряжение главных цепей, кВ 6
- Наибольшее рабочее напряжение, кВ 7,2
- Номинальный ток главных цепей шкафов, А:
- — вводных и секционных 100-630
- — линейных и шкафов отходящих присоединений 20-630
- — сборных шин 630
- Номинальный ток отключения выключателя, кА 20
- Ток термической стойкости в течение 1с, кА 20
- Номинальный ток электродинамической стойкости сборных шин, кА до 51
- Коммутационная износостойкость, циклов:
- — при номинальном токе 30 000
- — при токе отключения 50
- Вид изоляции Воздушная с частично изолированными шинами
- Напряжение цепей управления, В 18 DC
- Наличие выдвижных элементов и способ подключения выключателя Выдвижные (выкатные) элементы
- с выключателем и подсоединением штепсельными соединителями
- Вид высоковольтных присоединений кабельные
- Вид управления:
- местное — с кнопок на двери шкафа
- дистанционное — с пульта дистанционного управления
- дистанционное — по линии связи RS485
- Условия обслуживания 2-х стороннее
- Количество кабелей подключаемых к шкафам:
- — вводным 1 или 2 кабеля Ø до 60 мм
- — отходящим 1 или 2 кабеля Ø до 60 мм
- Контрольные кабели 3 кабеля Ø до 10-12 мм
- Наибольшее сечение жил кабелей высокого напряжения, мм, не более 3 х 240
- Тип вакуумного выключателя в составе выдвижного модуля BB/TEL (Таврида Электрик)
- Тип трансформатора тока —
- Тип трансформатора напряжения ОЛСП-1,25
- Степень защиты оболочки по ГОСТ 14254 IP54
- Климатическое исполнение по ГОСТ 15150 У1
- Уровень и вид взрывозащиты РВ Ex db [ia Ma] I Mb
- Габаритные размеры, ШхВхГ, мм: 1520х1175х1330
- Масса, кг, не более 1170
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
| Наименование функций | Исполнение КРУВ | ||
| Вводная | Секционная | Отходящая | |
| Оперативное местное включение и отключение (с помощью кнопок на двери шкафа) |
+ | + | + |
| Оперативное дистанционное включение и отключение с пульта дистанционного управления по контрольному кабелю с защитой от потери управляемости при обрыве и замыкании жил управления | + | + | + |
| Оперативное дистанционное включение и отключение с пульта диспетчера по линии связи RS485 | + | + | + |
| Оперативное ручное отключение вакуумного выключателя | + | + | + |
| Возможность жесткой комплектации группового КРУВ или одиночного исполнения | + | + | + |
| Защита от токов КЗ | + | + | + |
| Функциональная проверка защиты от токов КЗ | + | + | + |
| Защита от токов перегрузки | – | – | + |
| Защита минимального напряжения с возможностью ее отключения (нулевая защита) | + | + | + |
| Максимально токовая защита от однофазных замыканий на землю | – | – | + |
| Функциональные проверки защиты от однофазных замыканий на землю | – | – | + |
| Автоматическое повторное включение (АПВ), однократные с возможностью его отключения | + | – | + |
| Автоматическое однократное включение резерва (АВР) с возможностью его отключения | – | + | – |
| Электрическая блокировка против подачи напряжения на отходящее присоединение с сопротивлением изоляции ниже 360кОм (БКИ) | – | – | + |
| Функциональная проверка исправности блокировочного реле утечки (БРУ) | – | – | + |
| Электрическая блокировка подачи напряжения на отходящие присоединения при МТЗ | + | – | + |
| Электрическая блокировка против повторного включения при отказе механизма, удерживающего выключатель в включенном положении | + | + | + |
| Закорачивание и заземление отходящей линии при контрольном и ремонтном положении выкатного элемента | – | – | + |
| Измерение и индикация фазных токов и напряжения блокам защиты и управления | + | + | + |
СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ:

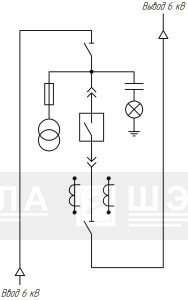

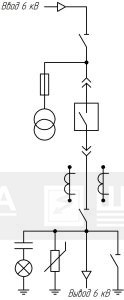

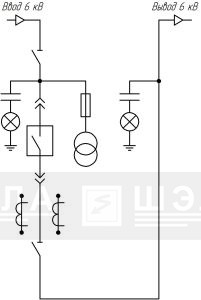

| Вводная | Отходящая | Секционная |
 |
 |
 |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Структура формирования заказа:
Отходящее комплектное распределительное устройство взрывозащищённое на напряжение 6кВ, на номинальный ток главных цепей 630А:
КРУВ-6-ВВ-ОО-630
КОНФИГУРАТОР:
| № | Артикул | Наименование | Технические характеристики |
|---|
