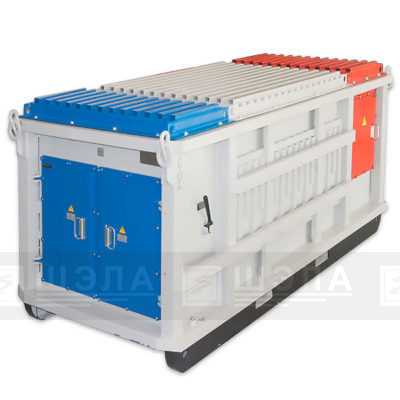

Комплектная трансформаторная (тяговая преобразовательная) подстанция рудничная ТСП (КТП-РН) 160, 400 кВА
НАЗНАЧЕНИЕ:
Тяговые преобразовательные подстанции ТСП(КТП-РН)-160,400 предназначены для электроснабжения трехфазным током электроприемников, устанавливаемых в подземных выработках шахт, рудников и других предприятий не опасных по взрыву газа и пыли, а также для обеспечения защиты от токов утечки, перегрузки и максимальной токовой защиты линий низшего напряжения. Подстанции подземные рассчитаны на установку в областях с умеренным климатом.
Исполнение – РН1.
Степень защиты — IР54.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОДСТАНЦИИ РУДНИЧНОЙ:
ТСП(КТП-РН) | |||
160 | 400 | ||
Рном, кВ·А | 160 | 400 | |
Uобм., кВ | ВН | 6(10) | 6(10) |
НН | 0,4; 0,69; 1,2 | 0,4; 0,69; 1,2 | |
0,23 (0,46) | 0,23(0,46) | ||
Iном, А | ВН | 15,4(9,1) | 38,5 (22,6) |
НН | 230; 133; 78
402(200) |
577; 335; 197
1000(502) |
|
U к.з. % | 3,4 | 3,5 | |
I х.х.в % | 2,2 | 1,6 | |
Потери, Вт | Рх.х. | 650 | 950 |
Рк.з. | 1750 | 3400 | |
Габаритные размеры (ШхВхГ), мм | 2200х900х1250 | 2400х1060х1250 | |
Масса, кг | 1600 | 2500 | |
Схема и группа соединения обмоток | Y/Δ-11
Y/Y-0 |
Y/Δ-11
Y/Y-0 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |
![]() |
Комплектная трансформаторная подстанция преобразовательная ТСП(КТП-РН) исп. П00 | Комплектная трансформаторная подстанция преобразовательная ТСП(КТП-РН) исп. П01 |
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
Функциональные возможности | Исполнение | |
П00 | П01 | |
Регулирование напряжения ±5% от номинального на стороне ВН |
+ | + |
Распределительное устройство на стороне ВН | ||
Ручное включение / отключение напряжения элегазовым выключателем при номинальной нагрузке или воздушным выключателем нагрузки с видимым разрывом типа ВНА-10/630 (по требованию «Заказчика») | − | + |
Дистанционное включение / отключение напряжения элегазовым выключателем с двигательным приводом (по требованию заказчика) | − | + |
Защита от токов к.з. обмотки 6 кВ встроенными предохранителями (по требованию заказчика) | − | + |
Распределительное устройство на стороне НН | ||
Местное – отключение | − | + |
Ручное включение / отключение | − | + |
Дистанционное отключение (по требованию заказчика) | − | + |
Дистанционное управление (по требованию заказчика) | − | + |
Защита от токов к.з. и перегрузки | − | + |
Температурная защита трансформатора | + | + |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
№ | Артикул | Наименование | Технические характеристики |
---|---|---|---|
1 | ТСП(КТП-РН)0000 | ТСП(КТП-РН) -160-П00-6-0,23- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 160
Исполнение: преобразовательная, исполнение 0 Номинальное напряжение на стороне ВН, кВ: 6 Номинальное напряжение на стороне НН, кВ: 0,23 |
2 | ТСП(КТП-РН)0001 | ТСП(КТП-РН) -160-П00-6-0,46- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 160
Исполнение: преобразовательная, исполнение 0 Номинальное напряжение на стороне ВН, кВ: 6 Номинальное напряжение на стороне НН, кВ: 0,46 |
3 | ТСП(КТП-РН)0010 | ТСП(КТП-РН) -160-П00-10-0,23- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 160
Исполнение: преобразовательная, исполнение 0 Номинальное напряжение на стороне ВН, кВ: 10 Номинальное напряжение на стороне НН, кВ: 0,23 |
4 | ТСП(КТП-РН)0011 | ТСП(КТП-РН) -160-П00-10-0,46- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 160
Исполнение: преобразовательная, исполнение 0 Номинальное напряжение на стороне ВН, кВ: 10 Номинальное напряжение на стороне НН, кВ: 0,46 |
5 | ТСП(КТП-РН)0100 | ТСП(КТП-РН) -160-П01-6-0,23- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 160
Исполнение: преобразовательная, исполнение 1 Номинальное напряжение на стороне ВН, кВ: 6 Номинальное напряжение на стороне НН, кВ: 0,23 |
6 | ТСП(КТП-РН)0101 | ТСП(КТП-РН) -160-П01-6-0,46- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 160
Исполнение: преобразовательная, исполнение 1 Номинальное напряжение на стороне ВН, кВ: 6 Номинальное напряжение на стороне НН, кВ: 0,46 |
7 | ТСП(КТП-РН)0110 | ТСП(КТП-РН) -160-П01-10-0,23- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 160
Исполнение: преобразовательная, исполнение 1 Номинальное напряжение на стороне ВН, кВ: 10 Номинальное напряжение на стороне НН, кВ: 0,23 |
8 | ТСП(КТП-РН)0111 | ТСП(КТП-РН) -160-П01-10-0,46- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 160
Исполнение: преобразовательная, исполнение 1 Номинальное напряжение на стороне ВН, кВ: 10 Номинальное напряжение на стороне НН, кВ: 0,46 |
9 | ТСП(КТП-РН)1000 | ТСП(КТП-РН) -400-П00-6-0,23- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 400
Исполнение: преобразовательная, исполнение 0 Номинальное напряжение на стороне ВН, кВ: 6 Номинальное напряжение на стороне НН, кВ: 0,23 |
10 | ТСП(КТП-РН)1001 | ТСП(КТП-РН) -400-П00-6-0,46- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 400
Исполнение: преобразовательная, исполнение 0 Номинальное напряжение на стороне ВН, кВ: 6 Номинальное напряжение на стороне НН, кВ: 0,46 |
11 | ТСП(КТП-РН)1010 | ТСП(КТП-РН) -400-П00-10-0,23- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 400
Исполнение: преобразовательная, исполнение 0 Номинальное напряжение на стороне ВН, кВ: 10 Номинальное напряжение на стороне НН, кВ: 0,23 |
12 | ТСП(КТП-РН)1011 | ТСП(КТП-РН) -400-П00-10-0,46- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 400
Исполнение: преобразовательная, исполнение 0 Номинальное напряжение на стороне ВН, кВ: 10 Номинальное напряжение на стороне НН, кВ: 0,46 |
13 | ТСП(КТП-РН)1100 | ТСП(КТП-РН) -400-П01-6-0,23- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 400
Исполнение: преобразовательная, исполнение 1 Номинальное напряжение на стороне ВН, кВ: 6 Номинальное напряжение на стороне НН, кВ: 0,23 |
14 | ТСП(КТП-РН)1101 | ТСП(КТП-РН) -400-П01-6-0,46- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 400
Исполнение: преобразовательная, исполнение 1 Номинальное напряжение на стороне ВН, кВ: 6 Номинальное напряжение на стороне НН, кВ: 0,46 |
15 | ТСП(КТП-РН)1110 | ТСП(КТП-РН) -400-П01-10-0,23- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 400
Исполнение: преобразовательная, исполнение 1 Номинальное напряжение на стороне ВН, кВ: 10 Номинальное напряжение на стороне НН, кВ: 0,23 |
16 | ТСП(КТП-РН)1111 | ТСП(КТП-РН) -400-П01-10-0,46- УХЛ5 |
Номинальная мощность трансформатогра, кВа: 400
Исполнение: преобразовательная, исполнение 1 Номинальное напряжение на стороне ВН, кВ: 10 Номинальное напряжение на стороне НН, кВ: 0,46 |
