НАЗНАЧЕНИЕ:

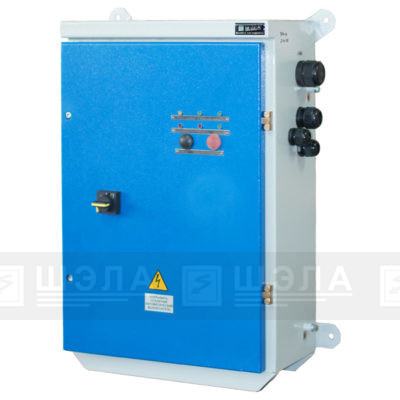

Пускатели приводов в рудничном нормальном исполнении типа ПРА-10М…63М серии «Компакт -1» предназначены для управления приводами-толкателями ПТВ, приводами стволовых дверей ПДС и приводами стрелочными ПМС-4 в схемах местного, дистанционного и автоматического управления шахтными механизмами и стрелочными переводами на подземном рельсовом транспорте в системе частотного управления стрелками с движущегося локомотива.
Пускатель рассчитан для работы в сетях с изолированной нейтралью трансформатора напряжением 660/380 В и предназначены для эксплуатации в подземных выработках, а также в поточно-транспортных системах поверхностного комплекса угольных и сланцевых шахт, рудников и других предприятий не опасных по взрыву газа и пыли.
Исполнение – РН1.Степень защиты – IР54.
Продукция сертифицирована.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- горнорудная промышленность;
- предприятия минерально-сырьевого комплекса и строительной индустрии;
- дробильно-сортировочные и обогатительные фабрики;
- шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли.
ФУНКЦИИ УПРАВЛЕНИЯ:
- дистанционное управление по 3-х проводной схеме с уровнем напряжения 24 В, от кнопочного поста управления или аппаратуры автоматизации;
- управление от однопозиционного сигнала с движущегося локомотива;
- управление от 2-х позиционного сигнала через концевые выключатели в схемах автоматизации или сухие контакты аппаратуры автоматизации в т.ч. с использованием контроллеров;
- взаимная электрическая блокировка последовательности включения 2-х пускателей;
- отключение кнопкой «СТОП» установленной на корпусе пускателя;
ФУНКЦИИ ЗАЩИТЫ:
- регулируемая защита от токов к.з. и перегрузки;
- нулевая защита;
- защита от самовключения пускателя при Uс >1,5 Uн;
- защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм (БКИ);
- защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
- защита от увеличения сопротивления заземляющей жилы свыше 100 Ом.
ФУНКЦИИ ПРОВЕРКИ:
- проверка электрической блокировки контроля изоляции сети, световой и звуковой сигнализации при ее срабатывании (БКИ);
- исправности шахтного электрооборудования схемы, цепи дистанционного управления и работы пускателя без подачи напряжения в отходящее присоединение;
- ручное тестирование срабатывания механизма расцепителя автоматического выключателя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Тип пускателя | ПРА-10М | ПРА-18М | ПРА-25М | ПРА-32М | ПРА-40М | ПРА-63М |
| Напряжение сети, UC | 690/400 | |||||
| — номинальное Un, B | 660/380 | |||||
| — импульсное Uimp, B | 6000 | |||||
| Ток по категории АС-3: | ||||||
| — номинальный In, A | 10 | 18 | 25 | 32 | 40 | 63 |
| — термической стойкости Ith, A | 25 | 40 | 50 | 60 | 80 | 125 |
| Мощность эл.двигателя Pn, кВт: | ||||||
| — Un – 127/133 B | 2,2 | 4 | 5,5 | 7,5 | 11 | 15 |
| — Un – 380/400 B | 4 | 7,5 | 11 | 15 | 18,5 | 30 |
| — Un – 660/690 B | 7,5 | 15 | 18,5 | 22 | 30 | 45 |
| Отключающая способность, к*А: | ||||||
| — Un – 380/400 B | 15 | 15 | 15 | 10 | 35 | 35 |
| — Un – 660/690 B | 3 | 3 | 3 | 3 | 4 | 4 |
| Износостойкость циклов В – О: | ||||||
| — механическая млн.ц. | 20 | 16 | 16 | 16 | 16 | 16 |
| — коммутационная млн.ц. | 3 | |||||
| — max частота коммутации цикл/час | 1200 | 1000 | ||||
| Время срабатывания: | ||||||
| — замыкание, мс | 12 – 22 | 15 – 24 | 20 – 26 | 20 – 35 | ||
| — размыкание, мс | 4 – 19 | 5 – 19 | 8 – 12 | 6 – 20 | ||
| Защита: | ||||||
| — от перегрузки, А | (0,7 – 1) In | |||||
| — от токов к.з., А | 12 In | |||||
| — от пропадания фазы, сек. | 3,5 – 6 | |||||
| Время отключения Iк.з., мс | 10 – 15 | 10 | ||||
ДИАПАЗОН УСТАВОК ЗАЩИТЫ ПУСКАТЕЛЕЙ:
| Типо-размер | Тип пускателя | Номинальное напряжение, Uном, В | Номинал. ток, Iном, А |
Частота, Гц | Мощность эл.двигателя Pдвиг, кВт | Диапазон уставок расцепителей | Категория размещения | ||
| 380 В | 660 В | Перегрузки Iт (А) | Токов к.з. Im (A) | АС – 3
АС – 4 |
|||||
| 0 | ПРА-0,4М | 660/380 | 0,4 | 50/60 | 0,09 | 0,25-0,4 | 5 | ||
| ПРА-0,63М | 660/380 | 0,63 | 50/60 | 0,12; 0,18 | 0,37 | 0,4-0,63 | 8 | ||
| ПРА-1,0М | 660/380 | 1,0 | 50/60 | 0,25 | 0,55 | 0,63-1,0 | 13 | ||
| ПРА-1,6М | 660/380 | 1,6 | 50/60 | 0,37; 0,55 | 0,75; 1,1 | 1,0-1,6 | 22,5 | ||
| ПРА-2,5М | 660/380 | 2,5 | 50/60 | 0,75 | 1,5 | 1,6-2,5 | 33,5 | ||
| ПРА-4,0М | 660/380 | 4,0 | 50/60 | 1,1; 1,5 | 2,2; 3,0 | 2,5-4,0 | 51 | ||
| ПРА-6,3М | 660/380 | 6,3 | 50/60 | 2,2 | 4,0 | 4,0-6,3 | 78 | ||
| ПРА-10М | 660/380 | 10,0 | 50/60 | 3,0; 4,0 | 5,5; 7,5 | 6,0-10,0 | 138 | ||
| ПРА-16М | 660/380 | 16,0 | 50/60 | 5,5 | 9,0; 11,0 | 9,0-14,0 | 170 | ||
| I | ПРА-18М | 660/380 | 18 | 50/60 | 7,5 | 15 | 13-18 | 223 | |
| ПРА-25М | 660/380 | 25 | 50/60 | 11 | 18,5 | 10-25 | 327 | ||
| ПРА-32М | 660/380 | 32 | 50/60 | 15 | 22 | 24-32 | 416 | ||
| ПРА-40М | 660/380 | 40 | 50/60 | 18,5 | 30 | 25-40 | 520 | ||
| ПРА-63М | 660/380 | 63 | 50/60 | 30 | 45 | 40-63 | 820 | ||
| II | ПРА-100М | 660/380 | 100 | 50/60 | 45 | 75 | 40-100 | 125-1500 | |
| ПРА-125М | 660/380 | 125 | 50/60 | 55 | 110 | 63-125 | 200-2400 | ||
| ПРА-160М | 660/380 | 160 | 50/60 | 75 | 132 | 63-160 | 200-2400 | ||
| ПРА-250М | 660/380 | 250 | 50/60 | 110 | 200 | 100-250 | 350-3500 | ||
| III | ПРА-320М | 660/380 | 320 | 50/60 | 160 | 280 | 160-320 | 500-6000 | |
| ПРА-400М | 660/380 | 400 | 50/60 | 200 | 315 | 160-400 | 500-6000 | ||
| ПРА-500М | 660/380 | 500 | 50/60 | 250 | 450 | 250-500 | 800-7000 | ||
| IV | ПРА-630М | 660/380 | 630 | 50/60 | 335 | 450 | 250-630 | 800-7000 | |
| V | ПРА-800М | 660/380 | 800 | 50/60 | 400 | 800 | 315-800 | 1000-12000 | |
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА:
| Типоразмер | Тип пускателя | Габаритные размеры, Ш х В х Г, мм |
Масса, кг |
| «Компакт-1» | ПРА-10М | 570 х 710 х 320 | 35 |
