НАЗНАЧЕНИЕ:
Источники питания рудничные взрывозащищенные типа РИП-LED-РВ (РВ Ex d I Mb) предназначены для организации питания светодиодных лент постоянным стабилизированным напряжением в условиях подземных выработок, шахт и рудников, опасных по газу (метану) и угольной пыли.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Уровень и вид взрывозащиты — РВ Ex d I Mb;
- Взрывозащита обеспечивается заключением электрических частей во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри нее и исключает передачу взрыва в окружающую среду;
- Применение импульсных источников питания с высокой стабильностью выходного напряжения, высоким КПД и низким уровнем пульсаций;
- Защита от короткого замыкания выходных фидеров;
- Защита от перенапряжения;
- Защита от перегрева;
- Постоянное стабилизированное выходное напряжение.
ОБЩИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

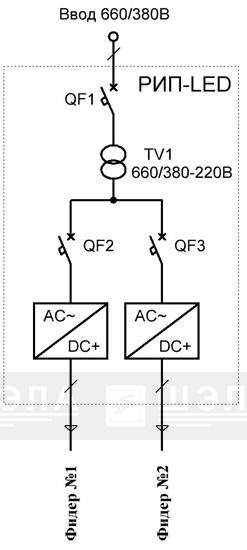

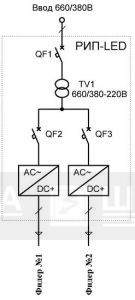

- Номинальное напряжение питания, В по схеме 1 — 380/660

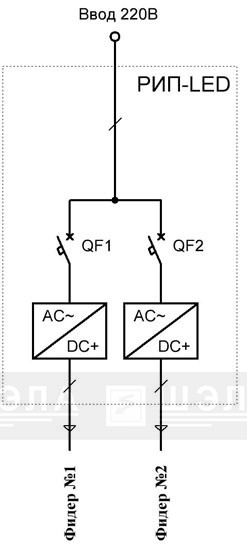

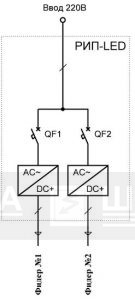

- по схеме 2 — 220
- Допустимое отклонение, % -60…+20
- Род тока однофазный переменный
- Количество отходящих фидеров, шт 1;2
- Мощность нагрузки одного фидера, Вт 150; 250; 350; 400; 600; 750
- Напряжение отходящих фидеров, В, постоянное 24; 36
- Отклонение выходных напряжений при 80% нагрузке, %, не более 1
- Режим работы lлительный
- Габаритные размеры (ШхВхГ), мм 620х600х470
- Масса, кг, не более 200
- Срок службы, лет 6
- Степень защиты аппарат от внешних воздействий по ГОСТ 14254 IP54
Наружные диаметры и сечения жил присоединяемых кабелей
Кабельный ввод | Максимальный наружный диаметр кабеля, мм | Количество | Сечения кабеля, мм2 |
Вводной | Ø 11-23 | 1 | 4-6 |
Транзитный | 1 | 4-6 | |
Отходящий | 2 | 4-6 |
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
Рудничный источник питания светодиодного освещения взрывозащищённый, два фидера по 600Вт, выходное стабилизированное напряжение 36В постоянного тока, по схеме 1 (с вводным трансформатором, напряжение питания 660/380В), климатическим исполнением УХЛ и категорией размещения 5:
РИП-LED-РВ-2-600-36-1-УХЛ5
КОНФИГУРАТОР:
РИП-LED-РВ (РВ Ex d I Mb)
№ | Артикул | Наименование | Технические характеристики |
---|
