НАЗНАЧЕНИЕ:
Станция управления рудничная типа СУ-РН применяется для работы в сетях с изолированной и глухозаземлённой нейтралью трансформатора напряжением 1140/660/380В, и предназначена для управления, комплексной защиты и контроля работы электрооборудования как рудничного, так и общепромышленного.
Степень защиты — IP54
Исполнение – РН1
ОБЛАСТЬ ПРИМЕНЕНИЯ:
- Горнорудная промышленность;
- Предприятия минерально-сырьевого комплекса и строительной индустрии;
- Дробильно-сортировочные и обогатительные фабрики;
- Дробильно-сортировочные комплексы и установки;
- Шахты, разрезы и другие предприятия не опасные по взрыву газа и пыли;
- Фабрики по обогащению угля, природных минералов и руд редких металлов;
- Погрузочно-разгрузочные пункты;
- Заводы железобетонных изделий;
- Цементные и кирпичные заводы.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

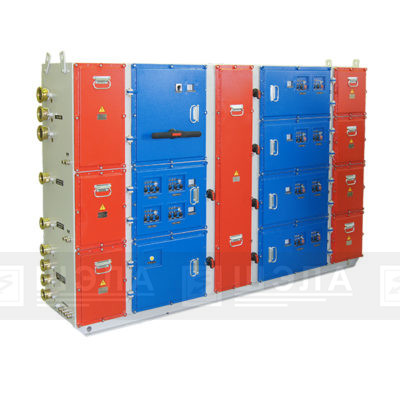

Станция управления рудничная СУ-РН представляет собой модульную сборку из нескольких комплектных единиц рудничного электрооборудования, объединённых в едином корпусе.
Станция может состоять из фидерных автоматов, как вводных (с РУ или без него), так и отходящих, пускателей прямого пуска ПР, плавного пуска ПРМ, с частотным регулированием ПРЧ и реверсивных пускателей ПРР на различные токи и напряжения. Так же могут комплектоваться аппаратами для освещения горных выработок типа АОШ или РИП-LED, источниками питания рудничными типа РИП и РИП-ИБП.
Станции СУ-РН могут быть изготовлены в корпусе повышенной прочности, применение которых наиболее предпочтительно в местах производства буровзрывных работ. Возможно применение быстроразъёмных соединений как на вводных, так и на отходящих линиях при помощи силовых разъёмов фирм «Proconect» и «ВЭЛАН».
Необходимые модули, их количество, а также назначение и функции камер отходящих фидеров в станции управления СУ-РН — согласно требованиям технического задания Заказчика, либо по опросному листу!

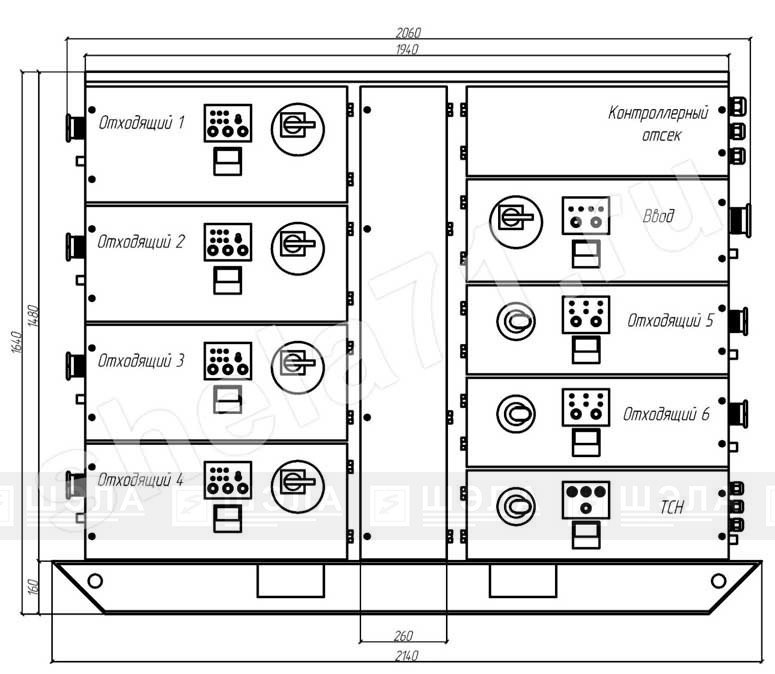

ОБЩИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ:
(типовой вариант 2140х1640х430мм):
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Таблица 1 . Технические параметры отсека собственных нужд.
| Наименование | Значение |
| Номинальная мощность, кВ∙А | 0,8-5 |
| Номинальное выходное напряжение, В | 36, 127, 220 |
| Уставки срабатывания МТЗ, А | 3 ÷ 5 Iн |
Таблица 2. Технические параметры отходящих фидеров.
| Номинальный ток отходящих присоединений, А | 100 | 160 | 250 | 400 | 630 |
| Напряжение сети, Uс, кВ | 0,4/0,69 | ||||
| — номинальное Un, кВ | 0,38/0,66 | ||||
| — импульсное Uimp, кВ | до 8 | ||||
| Ток по категории АС-3 | |||||
| — номинальный In, А | 115 | 185 | 265 | 400 | 630 |
| — термической стойкости Ith, А | 200 | 275 | 350 | 500 | 1000 |
| Мощность эл.двигателя Pn, кВт | |||||
| — Un — 220/240 В | 30 | 55 | 75 | 110 | 200 |
| — Un — 380/400 В | 55 | 90 | 132 | 200 | 335 |
| — Un — 660/690 В | 80 | 110 | 160 | 280 | 450 |
| — механическая износостойкость В-О, млн.ц | 8 | 10 | 10 | 10 | 5 |
| mах.частота коммутации цикл/час | 2400 | 2400 | 2400 | 2400 | 1200 |
| Время срабатывания | |||||
| — замыкание, мс | 20-50 | 23-35 | 40-65 | 40-75 | 40-80 |
| — размыкание, мс | 6-20 | 5-15 | 100-170 | 100-170 | 100-200 |
Таблица 3. Технические параметры выключателей автоматических.
| Номинальный ток автоматического выключателя | 100 | 160 | 250 | 400 | 630 | 1000 | |
| Напряжение сети, Uс, кВ | 0,4/0,69 | ||||||
| Номинальное Un, кВ | 0,38/0,66 | ||||||
| Импульсное Uimp, кВ | 8 | ||||||
| Диапазон уставок рабочего тока, Ir, A | 40-100 | 64-160 | 100-250 | 160-400 | 252-630 | 400-1000 | |
| Диапазон уставок расцепителя максимального тока Im, A | 125÷ 1500 |
200÷ 2400 |
350÷ 2500 |
500÷ 6000 |
800÷ 7000 |
1250÷ 14000 |
|
| Механическая износостойкость, цикл. | 30000 | 20000 | 10000 | ||||
| Электрическая износостойкость, цикл. | 3000 | 5000 | 4000 | ||||
| Максимальная частота коммутаций, цикл/час | 120 | 120 | 120 | ||||
| Время откл., t откл, ms | 10 | 20 | 30 | ||||
| Предельная отключающая способность, кА | 380В | 36 | 65 | ||||
| 660В | 10 | 15 | 20 | ||||
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
- Местное и дистанционное управление по 2-х проводной схеме с уровнем напряжения 24В;
- Защита цепей дистанционного управления от потери управляемости при обрыве или замыкании жил;
- Автоматическое управление механизмами по алгоритму заказчика, в том числе управление конвейерами, питателями и др. механизмами;
- Защита от увеличения сопротивления заземляющей жилы свыше 100 Ом;
- Защита от включения при повреждении изоляции отходящего присоединения менее 30 кОм (БКИ);
- Токовая отсечка, защита от токов к.з., перегрузки и неполнофазного режима;
- Защита от самовключения пускателя при Uс>1,5 Uн;
- Взаимная электрическая блокировка последовательности включения пускателей;
- Нулевая защита;
- Индикация состояния пускателя, цепи дистанционного управления и срабатывания защит (6 параметров);
- Проверка исправности схемы цепи управления и работы пускателя;
- Тестирование защиты.

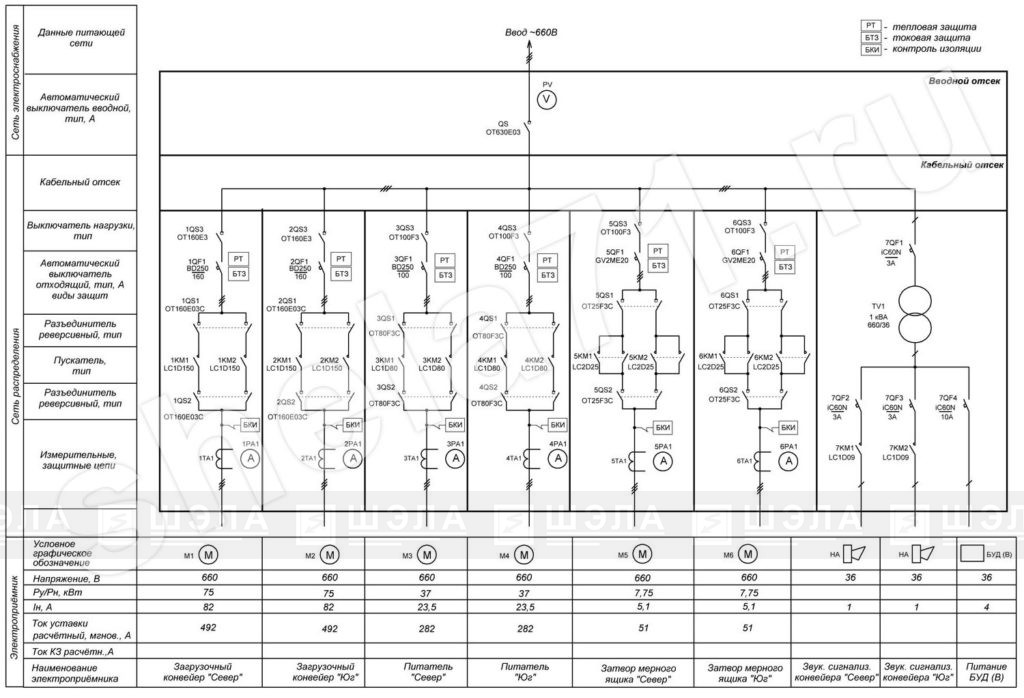

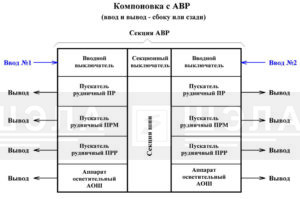

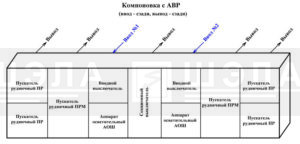

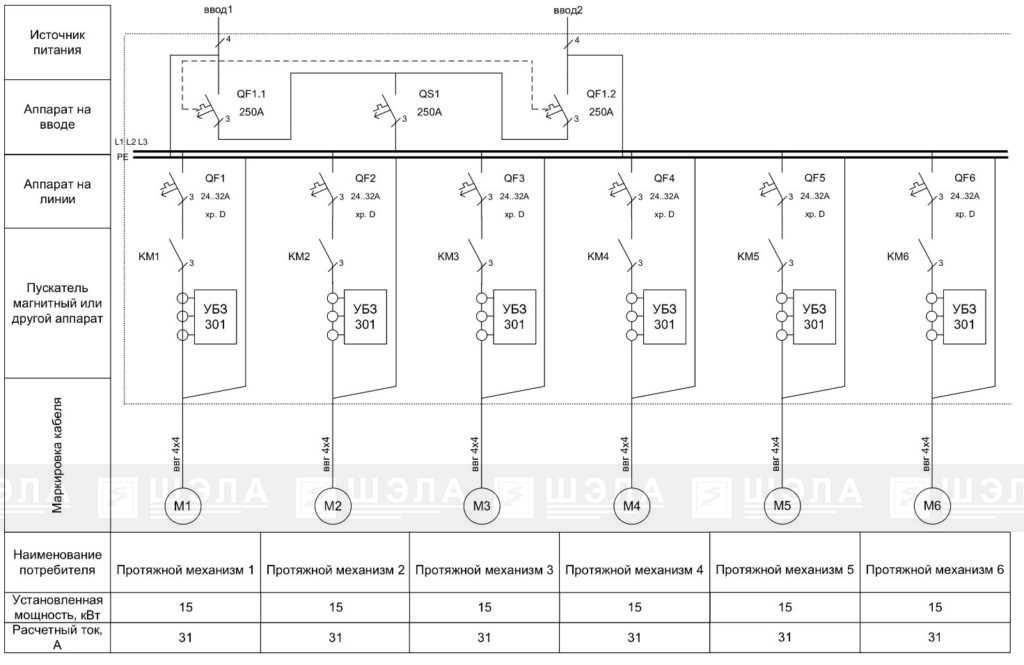

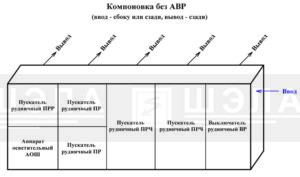

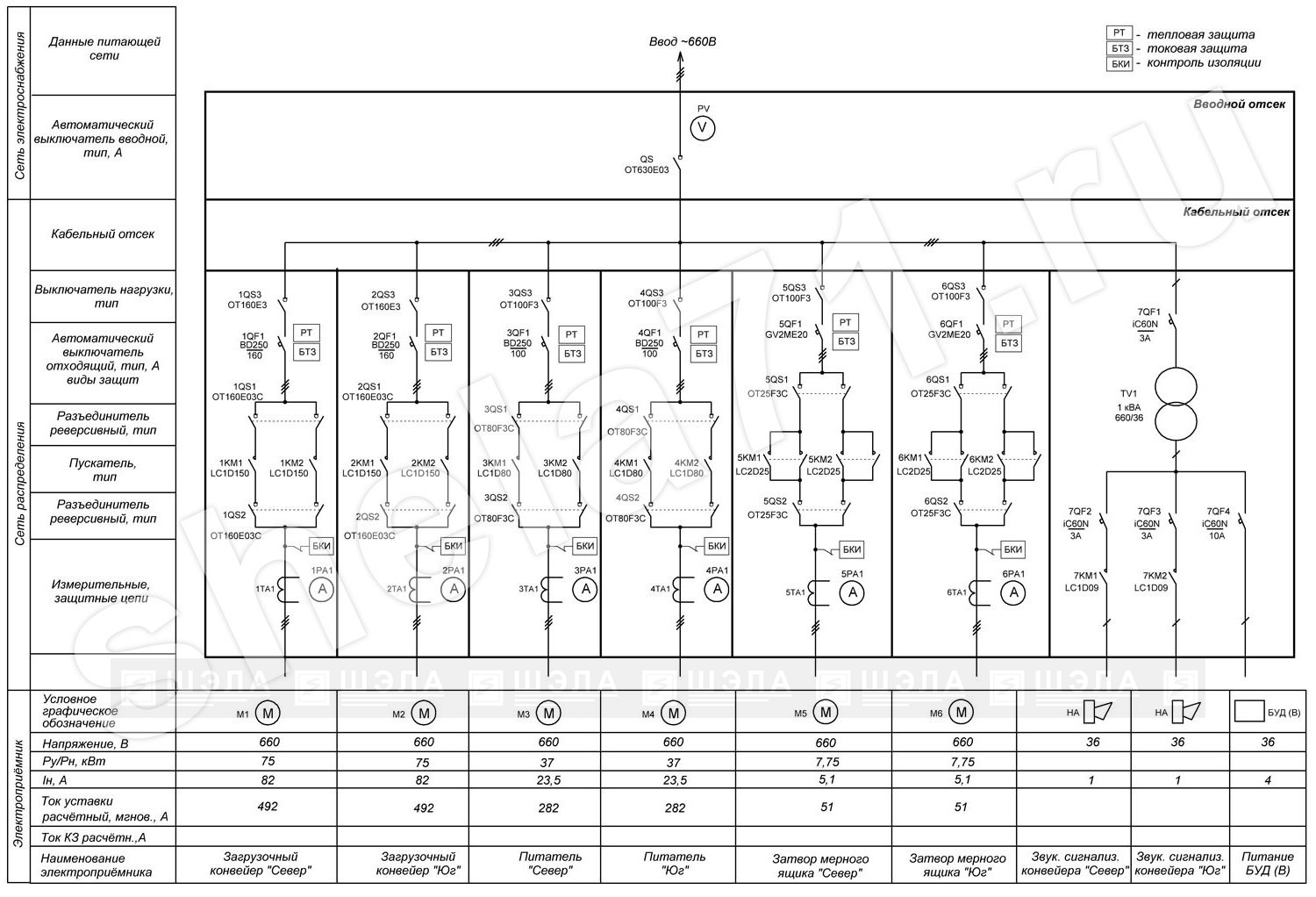

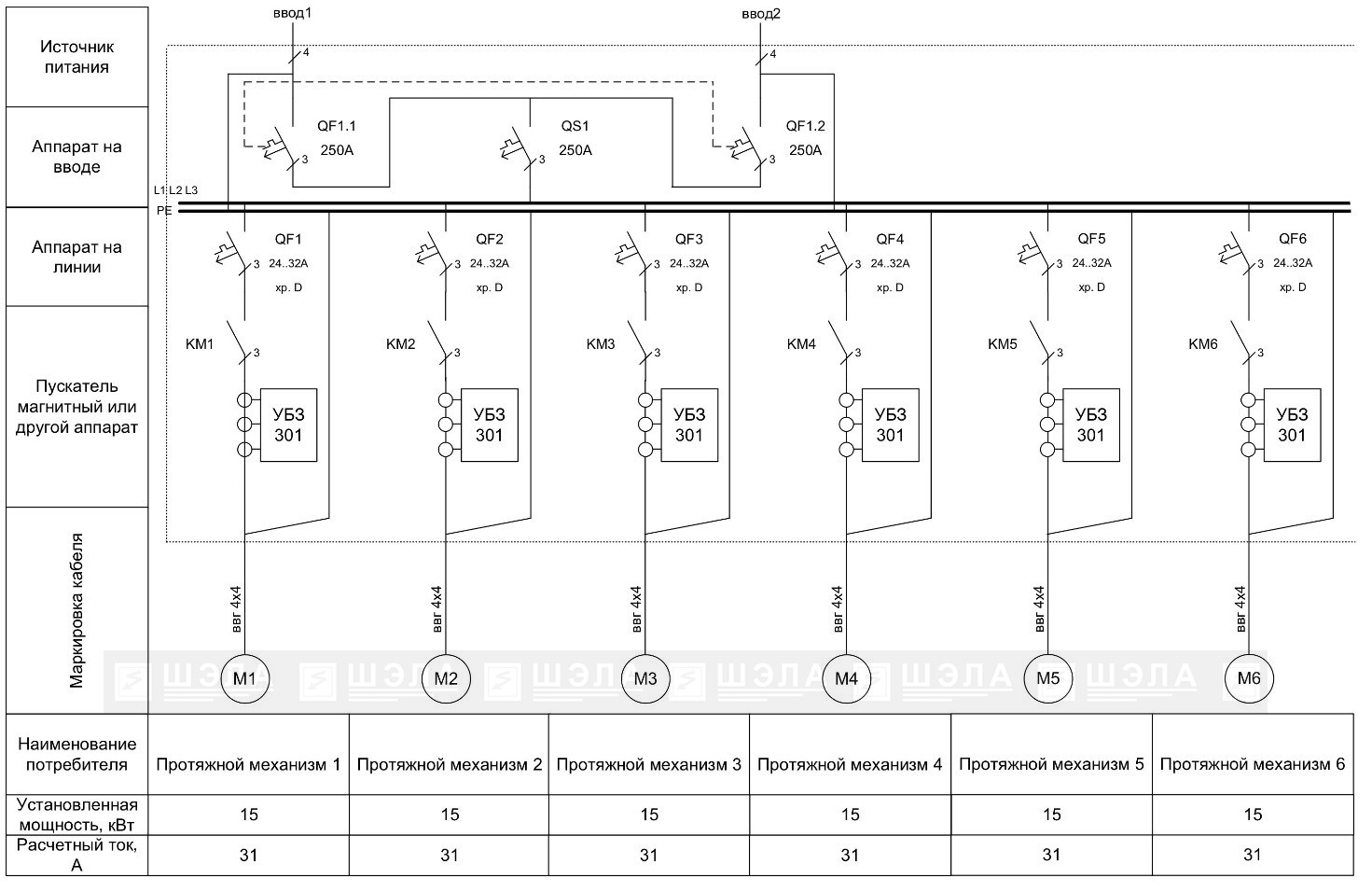

ТИПОВЫЕ СТРУКТУРНЫЕ СХЕМЫ:
Пример схемы для заказа
Пример схемы для заказа
Таблица 1. Технические характеристики быстроразъёмных соединителей типа СВР фирмы «ВЭЛАН»
| Параметры | Значение параметра |
| Степень защиты от внешних воздействий | IР67 |
| Номинальное напряжение переменного тока: — главной цепи — цепи управления |
до 1140 В до 60 В |
| Номинальный ток: — главной цепи — цепи управления |
25; 63; 250; 320; 400 А 10 А |
| Сечение основной жилы подсоединяемого кабеля: — 25 А — 63 А — 250 А — 320 А — 400 А |
6 мм² 6, 10 мм² 16, 25, 35, 50, 70 мм² 50,70,95 мм² 70, 95, 120 мм² |
| Число контактов: — 25; 63; 250 А — 320; 400 А |
7 (3 силовой цепи, 3 цепей управления и 1 заземляющий) 9 (3 силовой цепи, 5 цепей управления и 1 заземляющий) |
| Температура эксплуатации | от -60°C до +50°C |
Таблица 2. Технические характеристики быстроразъемных соединителей фирмы «Proconect»
| Параметры | Значение параметра | |
| Розетка встраиваемая | Вилка переносная | |
| Сечение провода, мм² | 70 | 70 |
| Калибр контактов, мм | 10 | 10 |
| Диаметр кабеля, мм | 60 | |
| Материал корпуса | коррозионностойкий закалённый литой алюминий | коррозионностойкий закаленный литой алюминий |
| Материал креплений | нержавеющая сталь | нержавеющая сталь |
| Рекомендуемая температура использования | от -30°C до +60°C | от -30°С до +60°С |
| Электрическое сопротивление контактов | менее 1 Ом | менее 1 Ом |
| Формат | панельная | кабельная |
| Дополнительный формат | угловая | |
| Номинальный ток | от 40А до 800А | от 40А до 800А |
| Напряжение | 3,3кВ | 3,3кВ |
| Контактная группа | 3P+E+2p | 3P+E+2p |
| Степень защиты | IP67 | IP67 |

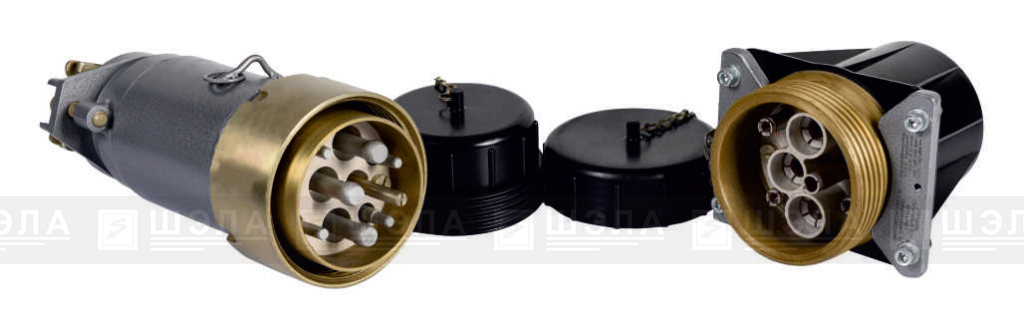

Конструкция быстроразъемных соединителей
 |
 |
 |

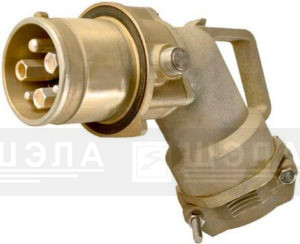

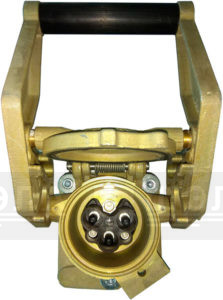

| Розетка силовая Proconect X4DE370 встраиваемая. | Вилка силовая Proconect X4PR370 переносная. | Общий вид быстроразъемного соединения «Proconect» в сборе. |
 |
||
| Общий вид быстроразъемного соединителя СВР.
|
||
 |
||
| Габаритные размеры розетки силовой Proconect X4DE370 встраиваемой.
|
||
 |
||

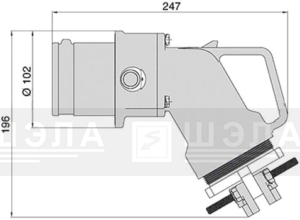

| Габаритные размеры вилки силовой Proconect X4PR370 переносной.
|
||
 |
||
| Габаритные размеры быстроразъемного соединителя СВР. | ||
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
*Состав и комплектация определяются по опросному листу и по однолинейным схемам заказчика.
Новости

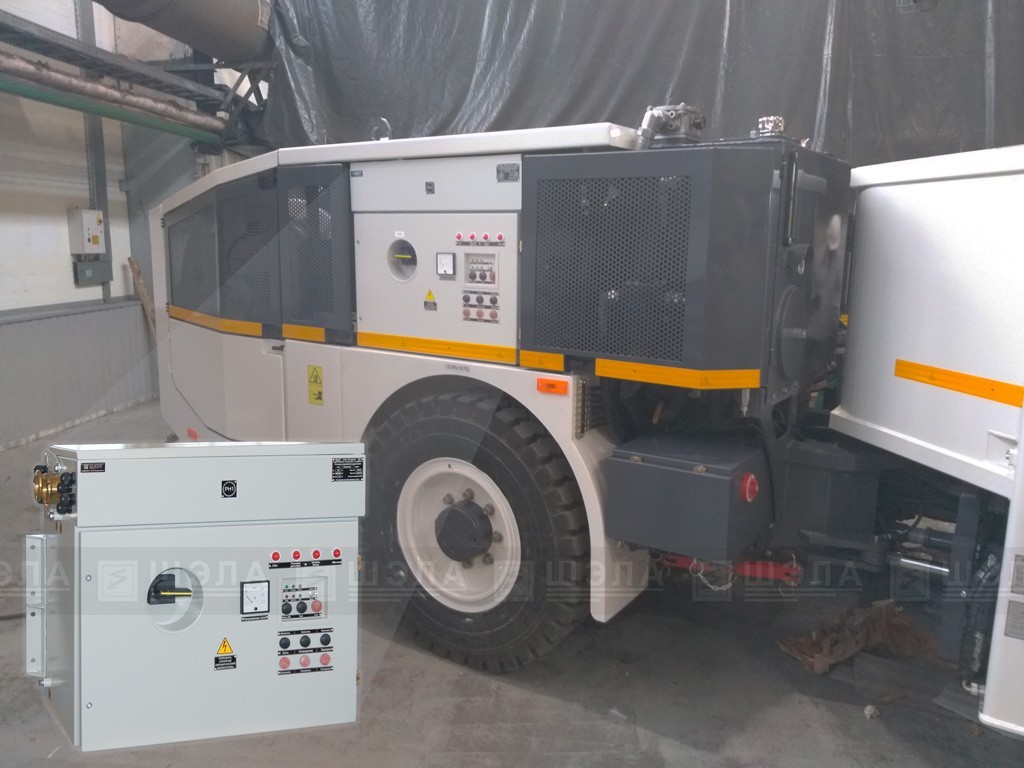

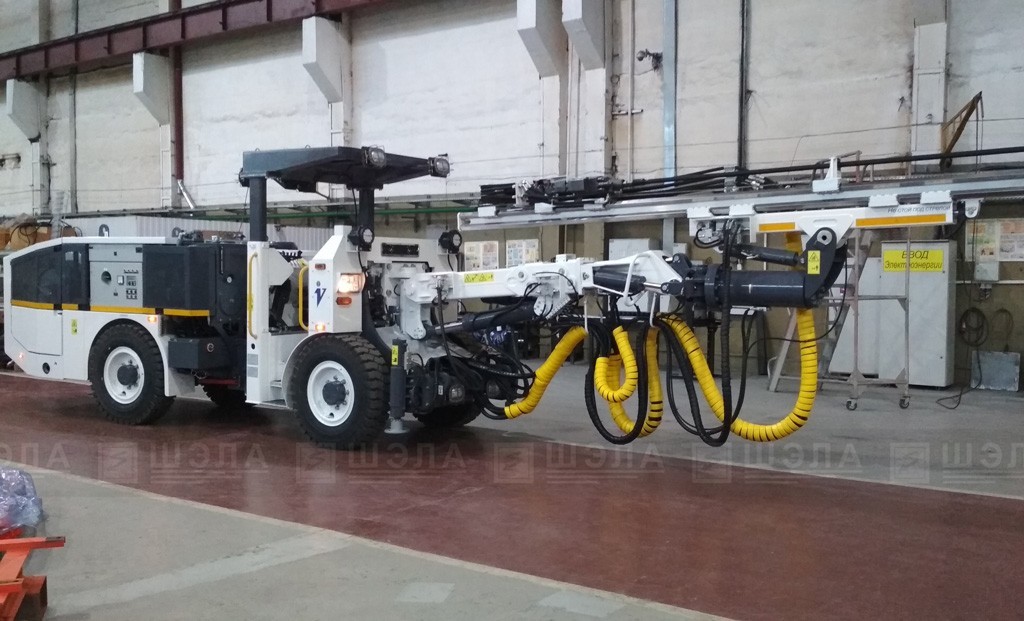

Компания ШЭЛА совместно с ООО «ИнтерСерсоюз» г.Минск разработали Модуль станции управления электрооборудованием СУ-РН-125 УХЛ5 для самоходной буровой установки на колесном ходу.
Данное оборудование имеет возможность и обеспечивает ряд функций:
- местное и дистанционное управление по 2-х проводной схеме;
- взаимная электрическая блокировка последовательности включения двух пускателей;
- защита от токов к.з. и перегрузки;
- защита от обрыва фаз;
- защита от слипание фаз;
- нулевая защита;
- защита от самовключения пускателя при Uс >1,5 Uн;
- блокировка от включения пускателя при снижении сопротивления изоляции отходящего присоединения менее 30 кОм (БКИ);
- защита от потери управляемости при обрыве или замыкании проводов дистанционного управления;
- защита от обрыва или увеличения сопротивления заземляющей жилы свыше 100 Ом;
- контроль чередования фаз;
- предпусковая сигнализация;
- устройство плавного пуска (по возможности) или переключение при пуске звезда треугольник;
- Световая сигнализация о срабатывании защиты.
