НАЗНАЧЕНИЕ:

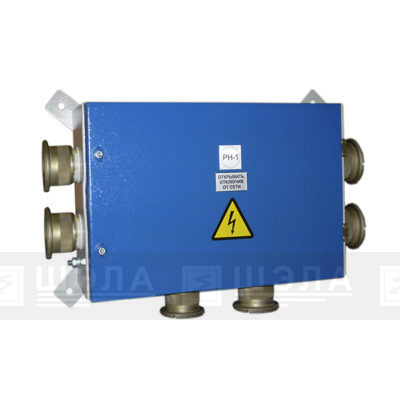

Коробка Соединительная Рудничная типа КСР на токи от 63 до 630А напряжением до 690В, предназначены для соединения и разветвления гибких, бронированных кабелей и проводов с медными и алюминиевыми жилами в трехфазных сетях переменного тока с изолированной и глухозаземленной нейтралью при нормальных режимах работы сети.
Исполнение – РН1.
Степень защиты – IР54.
КОНСТРУКЦИЯ:
Коробка состоит из металлического корпуса и шарнирно закрепленной крышки. Антистатическое полимерно-порошковое покрытие защищает от воздействия атмосферных явлений и рабочих сред. Корпус имеет от трех до четырех вводных устройств, обеспечивающих уплотнение гибких кабелей с наружным диаметром от 16 до 50 мм (сечение жил кабелей от 6 до 70 мм²). Зажимы, предназначенные для силовых цепей, рассчитаны на присоединение жил кабелей без наконечников. Крепление крышки осуществляется специальными болтами.
*Ввод и вывод кабелей производится через герметичные металлические или пластиковые сальники, размещенные на стенках корпуса.
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
 |
 |
|
| Рис. 1 Условные габариты КСР – 63. | Рис. 2 Условные габариты КСР – 125. | |
 |
 |
|
| Рис. 3 Вид КСР – 250 … 630 в стандартном исполнении (слева) и в корпусе повышенной прочности (справа). | ||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РУДНИЧНОЙ СОЕДИНИТЕЛЬНОЙ КОРОБКИ:
| Маркировка коробки | КСР – 63 | КСР – 125 | КСР – 250 | КСР – 400 | КСР – 630 |
| Номинальное напряжение, В | до 690 | ||||
| Номинальный ток, А | 63 | 125 | 250 | 400 | 630 |
| Сеть трехфазного переменного тока частотой, Гц | 50 (60) | ||||
| Степень защиты, IP | IP54 | ||||
| Климатическое исполнение | У1 | ||||
| Габариты, Ш х В х Г | 244 х 105 х 169 | 420 х 255 х 155 | 670 х 415 х 185 | ||
| Диаметр кабеля, мм | 16 … 24 | 24 … 50 | |||
| Масса, кг, не более | 3,5 | 7,6 | 9,2 | ||
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:
КОНФИГУРАТОР:
| № | Артикул | Наименование | Технические характеристики |
|---|---|---|---|
| 1 | КСР000 | КСР -63-3-Л- УХЛ5 |
Номинальный ток, А: 63
Количество кабельных вводов: 3 Вариант исполнения: легкая |
| 2 | КСР001 | КСР -63-3-ПП- УХЛ5 |
Номинальный ток, А: 63
Количество кабельных вводов: 3 Вариант исполнения: повышенной прочности |
| 3 | КСР002 | КСР -63-3-У- УХЛ5 |
Номинальный ток, А: 63
Количество кабельных вводов: 3 Вариант исполнения: удлиненная |
| 4 | КСР010 | КСР -63-4-Л- УХЛ5 |
Номинальный ток, А: 63
Количество кабельных вводов: 4 Вариант исполнения: легкая |
| 5 | КСР011 | КСР -63-4-ПП- УХЛ5 |
Номинальный ток, А: 63
Количество кабельных вводов: 4 Вариант исполнения: повышенной прочности |
| 6 | КСР012 | КСР -63-4-У- УХЛ5 |
Номинальный ток, А: 63
Количество кабельных вводов: 4 Вариант исполнения: удлиненная |
| 7 | КСР100 | КСР -125-3-Л- УХЛ5 |
Номинальный ток, А: 125
Количество кабельных вводов: 3 Вариант исполнения: легкая |
| 8 | КСР101 | КСР -125-3-ПП- УХЛ5 |
Номинальный ток, А: 125
Количество кабельных вводов: 3 Вариант исполнения: повышенной прочности |
| 9 | КСР102 | КСР -125-3-У- УХЛ5 |
Номинальный ток, А: 125
Количество кабельных вводов: 3 Вариант исполнения: удлиненная |
| 10 | КСР110 | КСР -125-4-Л- УХЛ5 |
Номинальный ток, А: 125
Количество кабельных вводов: 4 Вариант исполнения: легкая |
| 11 | КСР111 | КСР -125-4-ПП- УХЛ5 |
Номинальный ток, А: 125
Количество кабельных вводов: 4 Вариант исполнения: повышенной прочности |
| 12 | КСР112 | КСР -125-4-У- УХЛ5 |
Номинальный ток, А: 125
Количество кабельных вводов: 4 Вариант исполнения: удлиненная |
| 13 | КСР200 | КСР -250-3-Л- УХЛ5 |
Номинальный ток, А: 250
Количество кабельных вводов: 3 Вариант исполнения: легкая |
| 14 | КСР201 | КСР -250-3-ПП- УХЛ5 |
Номинальный ток, А: 250
Количество кабельных вводов: 3 Вариант исполнения: повышенной прочности |
| 15 | КСР202 | КСР -250-3-У- УХЛ5 |
Номинальный ток, А: 250
Количество кабельных вводов: 3 Вариант исполнения: удлиненная |
| 16 | КСР210 | КСР -250-4-Л- УХЛ5 |
Номинальный ток, А: 250
Количество кабельных вводов: 4 Вариант исполнения: легкая |
| 17 | КСР211 | КСР -250-4-ПП- УХЛ5 |
Номинальный ток, А: 250
Количество кабельных вводов: 4 Вариант исполнения: повышенной прочности |
| 18 | КСР212 | КСР -250-4-У- УХЛ5 |
Номинальный ток, А: 250
Количество кабельных вводов: 4 Вариант исполнения: удлиненная |
| 19 | КСР300 | КСР -400-3-Л- УХЛ5 |
Номинальный ток, А: 400
Количество кабельных вводов: 3 Вариант исполнения: легкая |
| 20 | КСР301 | КСР -400-3-ПП- УХЛ5 |
Номинальный ток, А: 400
Количество кабельных вводов: 3 Вариант исполнения: повышенной прочности |
| 21 | КСР302 | КСР -400-3-У- УХЛ5 |
Номинальный ток, А: 400
Количество кабельных вводов: 3 Вариант исполнения: удлиненная |
| 22 | КСР310 | КСР -400-4-Л- УХЛ5 |
Номинальный ток, А: 400
Количество кабельных вводов: 4 Вариант исполнения: легкая |
| 23 | КСР311 | КСР -400-4-ПП- УХЛ5 |
Номинальный ток, А: 400
Количество кабельных вводов: 4 Вариант исполнения: повышенной прочности |
| 24 | КСР312 | КСР -400-4-У- УХЛ5 |
Номинальный ток, А: 400
Количество кабельных вводов: 4 Вариант исполнения: удлиненная |
| 25 | КСР400 | КСР -630-3-Л- УХЛ5 |
Номинальный ток, А: 630
Количество кабельных вводов: 3 Вариант исполнения: легкая |
| 26 | КСР401 | КСР -630-3-ПП- УХЛ5 |
Номинальный ток, А: 630
Количество кабельных вводов: 3 Вариант исполнения: повышенной прочности |
| 27 | КСР402 | КСР -630-3-У- УХЛ5 |
Номинальный ток, А: 630
Количество кабельных вводов: 3 Вариант исполнения: удлиненная |
| 28 | КСР410 | КСР -630-4-Л- УХЛ5 |
Номинальный ток, А: 630
Количество кабельных вводов: 4 Вариант исполнения: легкая |
| 29 | КСР411 | КСР -630-4-ПП- УХЛ5 |
Номинальный ток, А: 630
Количество кабельных вводов: 4 Вариант исполнения: повышенной прочности |
| 30 | КСР412 | КСР -630-4-У- УХЛ5 |
Номинальный ток, А: 630
Количество кабельных вводов: 4 Вариант исполнения: удлиненная |
Новости
Компанией ШЭЛА запущено в серийное производство рудничное электрооборудование в корпусах ПП повышенной прочности со степенью защиты IP54 в исполнении РН1 для рудников и шахт, не опасных по взрыву газа и пыли.
Предназначено для применения в местах повышенной опасности в зонах ведения буро-взрывных работ, где оборудование подвержено значительным механическим воздействиям и ударам.
Корпус из стального листа толщиной до 6мм. Жесткость конструкции обеспечивается за счёт применения стальных листов типа «СЭНДВИЧ». Ручка управления автоматическим выключателем расположена сбоку, выполнена из стали. Дверь рудничного электрооборудования сблокирована с автоматическим выключателем, т.е. дверь возможно открыть только, отключив автоматический выключатель.
В корпусах повышенной прочности в настоящее время выпускаются:
- Пускатели рудничные ПР-63, ПР-125, ПР-250, ПР-400 ПП
Пускатели реверсивные рудничные ПРР-63, ПРР-125 ПП
Пускатель рудничный с плавным (мягким) пуском ПРМ-160 ПП
- Выключатели рудничные ВР-250, ВР-400, ВР-630 ПП
Выключатели рудничные ВР-250, ВР-400, ВР-630 РУ ПП совмещенное с реле утечки
Выключатели рудничные ВР-250, ВР-400, ВР-630 ДО и ДУ ПП с функцией дистанционного отключению и дистанционного управления.
Комбинированные варианты исполнения: ВР-400-ДУ-РУ-IT-ПП (с функцией дистанционного управления совмещенный с реле утечки тока, с ПЛК для управления, сбора и передачи данных по RS485)
- Коробки рудничные соединительные типа КСР-250, КСР-400, КСР-630 ПП в корпусах повышенной прочности. В настоящее время выпускаются также в удлиненном корпусе, для более удобного соединения силовых бронированных кабелей большого сечения.
 |
 |
 |
 |
 |
| Пускатель
ПР-125 … ПР-630 ПП |
Выключатель
ВР-125 … ВР-630 ПП |
Выключатель
с реле утечки ВР-125 … ВР-630 РУ ПП |
Коробка
рудничная КСР-250 … КСР-630 ПП |
Коробка
рудничная удлинненая КСР-250 … КСР-630 ПП |
Основные технические характеристики электрооборудования в корпусах повышенной прочности не отличаются от технических характеристик рудничного оборудования в обычных корпусах, выполненных из стали 2мм (отличие только габаритными размерами и массой оборудования).
Наша компания имея собственное производство по вашему техническому заданию может выполнить любое нестандартное изделие. Ждём ваших замечаний и предложений.
Запущенно в серийное производство коробки соединительные рудничные типа КСР-ПП-250, КСР-ПП-400, КСР-ПП-630 повышенной прочности нормальном рудничном исполнении РН1. Коробки соединительные рудничные типа КСР-ПП-250÷630 РН1 УХЛ5 повышенной прочности можно сопоставить по жесткости конструкции с коробками КР-1 в исполнении РВ.
