Комплектное распределительное устройство мобильное малогабаритное КРУ-РН-6(10)-ММ-630

НАЗНАЧЕНИЕ:

Комплектное распределительное устройство малогабаритное моноблочное КРУ-РН-6(10)-ММ предназначено для приема и распределения электрической энергии трехфазного переменного тока до 630А напряжением 6(10)кВ в шахтах и рудниках, не опасных по взрыву газа и пыли.

Исполнение – РН1; степень защиты – IP54.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

  • горнорудная промышленность;
  • шахты и другие предприятия не опасные по взрыву газа и пыли.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Малые размеры, компактность и жесткость конструкции;
  • Наличие салазок для оперативного перемещения и установки;
  • Единый корпус предоставляет возможность быстрого монтажа по сравнению с классическими КРУ-РН;
  • Каждая ячейка КРУ-РН имеет световую индикацию о состоянии основных элементов, современный терминал РЗА с полным набором необходимы защит, таких как МТЗ на несколько ступеней, направленная защита ОЗЗ, УРОВ, ЛЗШ, ДЗ, контроль изоляции отходящего присоединения, имеется проверка срабатывания и исправности защит. Терминал РЗА имеет архив всех операций и аварийных отключений.
  • Номинальный ток главных цепей до 630А;
  • Наличие смотровых окон для визуального подтверждения видимого разрыва с целью обеспечения безопасного обслуживания;
  • Управление вакуумными выключателями возможно с органов управления непосредственно на самом выключателе, с кнопок на лицевой панели отсека, управление с дистанции (ДУ) с контролем потери управляемости.





ГАБАРИТНЫЕ РАЗМЕРЫ:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Номинальное напряжение, кВ 6, 10
  • Номинальная частота 50 (60) Гц
  • Номинальный ток главных цепей, А 630
  • Исполнение рудничное нормальное РН1
  • Масса (не более, в зависимости от исполнения), кг1700
  • Виды защит (в зависимости от исполнения) МТЗ, МТО, ОЗЗ
  • Тип привода выключателя нагрузки Пружинный (элегазовый выключатель),
  • С электромагнитной защёлкой (вакуумный выключатель)
  • Номинальные напряжения цепей управления и сигнализации, В 24, 220
  • Нормированный ток включения на короткое замыкание, кА 20
  • Нормированные параметры сквозных токов короткого замыкания выключателя нагрузки:
  • – ток электродинамической стойкости, кА 51
  • – ток электродинамической стойкости, кА 20
  • – время протекания тока короткого замыкания через линейные контакты, с 3
  • – время протекания тока короткого замыкания через контакты заземления, с1
  • Степень защиты оболочки IP54



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

Наименование функций Тип ячеек
Вводная Отходящая
Оперативное местное включение и отключение + +
Оперативное дистанционное включение и отключение с пульта дистанционного управления по контрольному кабелю с защитой от потери управляемости при обрыве и замыкании жил управления опция опция
с пульта диспетчера по линии связи RS485 опция опция
Оперативное ручное отключение вакуумного выключателя + +
Защита от токов короткого замыкания + +
Защита от токов перегрузки +
Защита минимального напряжения с возможностью ее отключения (нулевая защита) + +
Максимально токовая защита от однофазных замыканий на землю +
Функциональные проверки защиты от однофазных замыканий на землю +
Автоматические повторные включения (АПВ), однократные с возможностью его отключения + +
Электрическая блокировка против подачи напряжения на отходящее присоединение с сопротивлением изоляции ниже 360кОм (БКИ) +
Электрическая блокировка подачи напряжения на отходящем присоединении, отключенное максимально-токовой защитой + +
Электрическая блокировка против повторного включения при отказе механизма, удерживающего выключатель во включенном положении + +
Измерение напряжения в силовых цепях вольтметром +
Измерение и индикация фазных токов и напряжения блоками защиты и управления + +
Учет электроэнергии опция опция



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Комплектное распределительное устройство малогабаритное моноблочное типа КРУ-РН-6(10)-ММ разработано с целью уменьшения материальных затрат и времени на прохождение выработок в горной массе. К преимуществам данного КРУ-РН можно отнести его мобильность. Единый корпус (моноблок) предоставляет возможность быстрого монтажа по сравнению с классическим набором ячеек КРУ-РН.

КРУ-РН-6(10)-ММ представлено в нескольких вариантах схем:



1. КРУ-РН-6(10)-ММ-630/ХХХ-1 – состоит из четырех отсеков: отсек ввода и 3 отходящих линии. В качестве коммутационных аппаратов — элегазовые выключатели с пружинным приводом Защита ввода и отходящих линий — предохранителями.2. КРУ-РН-6(10)-ММ-630/ХХХ-2 — состоит из 4-х отсеков в едином корпусе. Сюда входит отсек ввода и 3 отходящих линии. Данное устройство имеет полный функционал стандартных КРУ-РН, но значительно меньше в размерах. В водном отсеке предусмотрен разъединитель и вакуумный выключатель. В отходящих линиях имеется заземлитель. В каждом отсеке установлены современные терминалы РЗА с полным набором необходимы защит, таких как МТЗ на несколько ступеней, направленная защита ОЗЗ, УРОВ, ЛЗШ, ДЗ, контроль изоляции отходящего присоединения, имеется проверка срабатывания и исправности защит. Каждый отсек имеет световую индикацию о состоянии основных элементов. Терминалы РЗА имеют архив всех операций и аварийных отключений.

3. КРУ-РН-6(10)-ММ-630/ХХХ-3 – состоит из 4-х отсеков отходящих линий, как дополнение к КРУ-РН-6(10)-ММ-630/ХХХ-2, позволяющий увеличить тем самым количество потребителей.

4. КРУ-РН-6(10)-ММ-630/ХХХ-4 – состоит из отсека секционного выключателя и отсека секционного разъединителя, позволяющий секционировать две сборки КРУ-РН-6(10)-ММ-630/ХХХ-2. Это дает возможность организовать автоматическое секционирование для аварийных режимов работы, что уменьшает время простоя оборудования.

5. КРУ-РН-6(10)-ММ-630/ХХХ-5 – состоит из 4-х отсеков: два отсека ввода, отсек секционного разъединителя и отсек секционного выключателя. Данный моноблок по своей функциональность представляет собой АВР, к которому пристыковывают две КРУ-РН-6(10)-ММ-630/ХХХ-3 отходящих линий.













ОДНОЛИНЕЙНЫЕ СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ:

№ схемы Описание Схема главных цепей

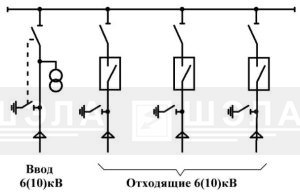

1 КРУ-РН-6(10)-ММ-630/ХХХ-1

с элегазовыми выключателями с пружинным приводом и предохранителями.

1 отсек вводной,
3 отсека отходящие

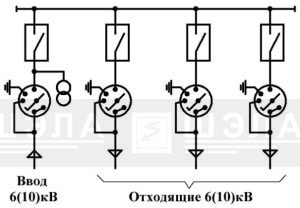

2 КРУ-РН-6(10)-ММ-630/ХХХ-2

 с вакуумными выключателями и устройством микропроцессорной защиты (РЗА).

1 отсек вводной,
3 отсека отходящие

3 КРУ-РН-6(10)-ММ-630/ХХХ-3

 с вакуумными выключателями и устройством микропроцессорной защиты (РЗА).

4 отсека отходящие

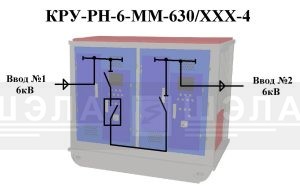

4 КРУ-РН-6(10)-ММ-630/ХХХ-4

 с вакуумным выключателем и устройством микропроцессорной защиты (РЗА).

1 отсек секционного выключателя,
1 отсек секционного разъединителя

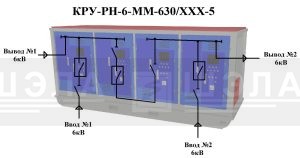

5 КРУ-РН-6(10)-ММ-630/ХХХ-5

 с вакуумными выключателями и устройством микропроцессорной защиты (РЗА).

2 отсека вводных,
1 отсек секционного выключателя,
1 отсек секционного разъединителя





СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Пример формирования заказа:

Малогабаритное моноблочное комплектное распределительное устройство напряжением 6кВ, номинальный ток главных цепей 630А, по схеме РЗА с применением вакуумных выключателей, один отсек вводной и три отходящих с трансформаторами тока 200А, климатическое исполнение и категория размещения УХЛ5:

КРУ-РН-6-ММ-630/200-2-УХЛ5







КОНФИГУРАТОР:

Комплектное распределительное устройство мобильное малогабаритное КРУ-РН-6(10)-ММ-630
КРУ-РН--ММ-630/--УХЛ5
Номинальное напряжение, кВ
Номинальный ток предохранителей (трансформаторов тока), А
Количество отсеков, шт
Артикул Наименование Технические характеристики
×
Артикул
Количество шт

Новости

Типовые решения с применением модульного электрооборудования
14 декабря, 2022

Эффективная организация пространства и минимализм — тренды, которые уже несколько лет пользуются особой популярностью в быту. Компания «ШЭЛА» доказывает, что эти тенденции актуальны и для добывающей отрасли, помогая горнякам заполнять пространство шахт, рудников и карьеров необходимой техникой.

Впервые на рынок горно-шахтного оборудования «ШЭЛА» вышла 22 года назад. Сейчас оборудование производителя можно встретить на рудниках «Норникеля», «Северстали», «Полиметалла», «Полюса», «ПГХО» и других отечественных недропользователей: от Калининграда до Петропавловска.

Минимализм в действии

С 2014 года компания начала выпускать компактно-модульное электрооборудование, которое объединяет несколько единиц пускозащитного оборудования в одном корпусе. Главный плюс таких устройств — они не требуют большого пространства, что особенно важно в стеснённых условиях горных выработок.

ШР-ПП-630-УХЛ5 Шкаф распределительный рудничный на ток 630А на 6 отходящих фидеров

«Раньше для размещения электрооборудования, которое стоит в ряд друг за другом, требовалось порядка 20-30 м в горных выработках. Сейчас же мы можем вертикально разместить до 10-12 единиц электрооборудования в модульном исполнении, и это займёт всего 2-4 метра», — рассказывает генеральный директор компании «ШЭЛА» Анатолий Истомин.

МПП 2х1000-УХЛ5 Модуль подземной подстанции рудничный

В частности, до 12 единиц пускозащитной аппаратуры объединяется под одним корпусом станции управления электроприводами (СУЭП). Такая конструкция особенно удобна для строительства камеры водоотлива в шахтах. Ещё один пример экономии подземного пространства горной выработки — подстанции в малогабаритном исполнении.

СУЭП 2х100 УХЛ5 Станция управления электроприводами с АВР

Г-н Истомин пояснил, что мощность и количество оборудования остаётся прежней, в то время как его габариты уменьшаются за счёт объединения в один корпус. Получается, что, делая ставку на компактное электрооборудование, можно избежать лишних проходок в горных выработках и сократить затраты на капитальное строительство объекта, получив при этом весь необходимый функционал.

Одна из недавних разработок «ШЭЛА» — модульный комплект мобильного передвижного комплекса. Оборудование соединяет в себе комплектный распределительный пункт напряжением 6 кВ (КРП-6), трансформаторную подстанцию на два выходных напряжения, распределительное устройство низшего напряжения и тяговую подстанцию (при необходимости).

КРП-6кВ-630А УХЛ5 Комплектный распределительный пункт рудничный

Это технологическое решение вызвало живой интерес у Новгородского института ГИАП. Специалисты разработали проекты участковых подстанций с применением модульной аппаратуры «ШЭЛА» для апатит-нефелинового рудника «Олений ручей» АО «СЗФК».

Для внедрения участковых подстанций было достаточно ниш глубиной не более 10 м. Благодаря такой компактности горнякам не понадобилось проходить лишнюю сбойку, чтобы установить энергокамеру, и организовывать дополнительную вентиляцию.

УПП-6кВ горизонт -100м. Реализованный проект участковой подземной подстанции рудника «Олений ручей» СЗФК

Мал золотник да дорог — именно так можно описать отношение компании к пускозащитной аппаратуре малой мощности.

«Можно взять пример семьи: есть младший ребёнок, есть средний, есть взрослый, и все дети требуют разного подхода к себе. Так же и с пускозащитной аппаратурой. Есть например мощный насос на ток 250 А, а есть устройство малой мощности на токи от 0,1А, которое тоже важно. Если это малое оборудование выйдет из строя, уже и большой насос не включится. На них никто внимание не обращал, а мы сделали серию для таких «малышей», — поделился г-н Истомин.

Пускатели рудничные серии «mini» на токи от 0,1 до 32А

По его словам, пускозащитная аппаратура малой мощности весьма востребована. Пускатели рудничные серии MINI предназначены, к примеру, для управления и комплексной защиты электродвигателей систем автоматизации водоотливных установок, комплексов обмена вагонеток, управления дверями, стопорами, задвижками или клапанами.

Звенья одной цепи

Производитель не стоит на месте, регулярно предлагая добывающим предприятиям свежие решения. К примеру, что будет если соединить несколько единиц мобильного и модульного оборудования в одной сцепке? Компания «ШЭЛА» отвечает: энергопоезд.

Энергопоезд состоит из комплектного распределительного пункта (КРП) на три отходящих присоединения, модуля силового трансформатора на два напряжения, модуля станции управления рудничного типа (СУ-РН), шкафа распределительного рудничного на малые токи (ШР-ПП) и тяговой подстанции.

Энергопоезд (энергосборка) состоит: КРП-6кВ-630А + КТП-РН – 630кВА (трехобмоточный-6/0,4+0,69)+АТПП-500-275

Этот, можно сказать, подземный «локомотив» даёт возможность оперативно обеспечить энергоснабжение горной выработки в самом начале строительства объекта (проходки). Если говорить конкретно, то энергопоезд позволяет запитать технологическое и вспомогательное оборудование от двухобмоточного трансформатора, а также включить в работу контактную сеть и электровоз от тяговой подстанции.

«Раньше в шахтах надо было отдельно устанавливать трансформаторную подстанцию, преобразовательный трансформатор, тяговую преобразовательную установку, пускозащитную аппаратуру. Всё это больших размеров. Теперь же можно поставить малогабаритные подстанцию, распределительные пункты и запустить энергопоезд. Получается очень быстро обеспечить энергоснабжение рудника. Горняки могут не проходить никаких сбоек, не монтировать ячейки друг за другом, просто делать небольшие ниши», — поделился г-н Истомин.

Оборудование «ШЭЛА» позволяет не только уменьшить объём проходок, но и сократить количество кабельной продукции, необходимой для соединения отдельно стоящих аппаратов, и уменьшить время на строительно-монтажные и пусконаладочные работы.

Множество решений — одно производство

Гендиректор «ШЭЛА» Анатолий Истомин устроил нам небольшой экскурс в историю производства горно-шахтного оборудования.

«В СССР производство электрооборудования для рудников и шахт, например, тяговых трансформаторов, преобразовательных установок, было распределено по разным городам Украины. Когда я работал энергетиком шахты, то добывал запчасти, технику на многих заводах. Помню, только к 1985 году выпустили станцию управления, которая объединила три пускателя вместе. До этого же никто не хотел менять производство. Сейчас различные виды энергооборудования мы изготавливаем на одном предприятии, т.е. консервативный подход к производству отчасти остался в прошлом».

ПКТПК-2500кВА-35/6кВ Передвижная комплектная трансформаторная подстанция карьерная

Действительно, сейчас добывающим предприятиям не нужно искать оборудование по разным городам — компания «ШЭЛА» выпускает широкую линейку горно-шахтного электрооборудования на одном производстве в Тульской области.



В частности, производитель изготавливает передвижные подстанции, десятки карьерных распределительных пунктов, в том числе на напряжение 35/6 или 35/10 кВ для эксплуатации на карьерах; оборудование для центральных и участковых подстанций, комплектные трансформаторные подстанции рудничные, аппаратуру для водоотливов и дробильно-доставочных комплексов, электрооборудование  электровозной откатки для эксплуатации на подземных рудниках и др.

Разработки компании также помогают организациям, которые занимаются цифровизацией в шахтах и подземных рудниках. Глава компании г-н Истомин сообщил, что «ШЭЛА» выпустила серию рудничных источников питания «на все случаи жизни», которые, в том числе, обеспечивают энергоснабжение средств автоматизации.

Кстати, новую продукцию компания выпускает с завидной регулярностью. Как отмечает г-н Истомин, «результат всегда хочется увидеть очень быстро», поэтому для запуска нового производства требуется не больше двух месяцев.

Гендиректор предприятия поделился с нами планами на будущее.

Глубокий ввод 35кВ

«Напряжения 6 кВ, 10 кВ, которое применяется в рудниках, шахтах при проходке глубоких стволов, как в «Норильском никеле», не хватает. И я буду предлагать использовать напряжение 35 кВ, для глубокого ввода в шахту. Это запрещено правилами, но правила писали давно, а время не стоит на месте. Использовать такое напряжение было нельзя, поэтому раньше соответственно не было пускозащитной аппаратуры на 35 кВ, нужных кабелей, трансформаторов в рудничном исполнении, а таких  мощных энергоприемников.  Сейчас такое оборудование есть, и оно востребовано. Нужно только научно обосновать эту идею».

Иными словами, «ШЭЛА» готова менять старые устои, чтобы закрывать потребности российской горнодобывающей отрасли в современном и качественном электрооборудовании.

Журнал «Горная промышленность»
Демидова Анна

Закрыть новость

Новая серия КРП-М карьерного распределительного пункта
19 ноября, 2020
Габаритные размеры, мм: высота — 1800, длина –до 6000 (в зависимости от компоновки), глубина — 1500. Масса, — 2650кг.



Предлагаем вашему вниманию нашу новую разработку для рудников и карьеров – это малогабаритный, передвижной, в полной заводской готовности карьерный распределительный пункт — КРП-М-6(10) кВ 630-1250А.

Предлагаем рассмотреть возможность применения такого типа КРП для приема и распределения электроэнергии на горизонтах в качестве основной приёмо-распределительной (крыльевой) подстанции, с целью приема электроэнергии от главной понизительной подстанции ГПП с поверхности, через кабельную скважину и передачи электроэнергии далее на последующие нижние горизонты. Также имеется возможность подключения нескольких силовых понижающих подстанций и комплектов пускозащитной и распределительной аппаратуры низкого напряжения 0,4(0,69)кВ.

Предполагается изготовление ячеек малогабаритных КРП с применением вакуумных выключателей VM-12 производства ПО «Элтехника» и элегазовым выключателем нагрузки SL-12, которые отлично зарекомендовали себя при работе в рудничных условиях, с применением микропроцессорной защиты «Бастион»  — производства г. Тула

Вакуумный выключатель серии VM12

Вакуумный выключатель  VM-12 АО «ПО ЭЛТЕХНИКА»

Элегазовый выключатель нагрузки SL-12 АО «ПО ЭЛТЕХНИКА»

МПЗ-01 (микропроцессорное устройство защиты по току) ООО «БАСТИОН ЭНЕРГО»

Малые габариты, жесткость конструкции, удобство транспортирования позволяют размещать данный вид КРП не в специально оборудованных энергокамерах, а в углублениях горных выработок – нишах – расположенных в  предполагаемых центрах распределения электроэнергии.

Распределительный пункт представляет собой цельнометаллическую сварную конструкцию повышенной прочности, выполненной на санях.

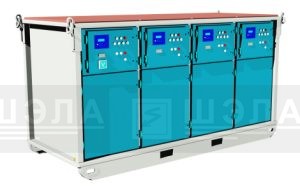

КРП-М-6(10)-630 с устройством МП РЗА и мотор-приводом

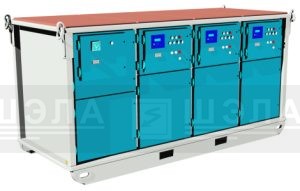

КРП-М-6(10)-630 с вакуумными выключателями и устройством микропроцессорной защиты (РЗА)

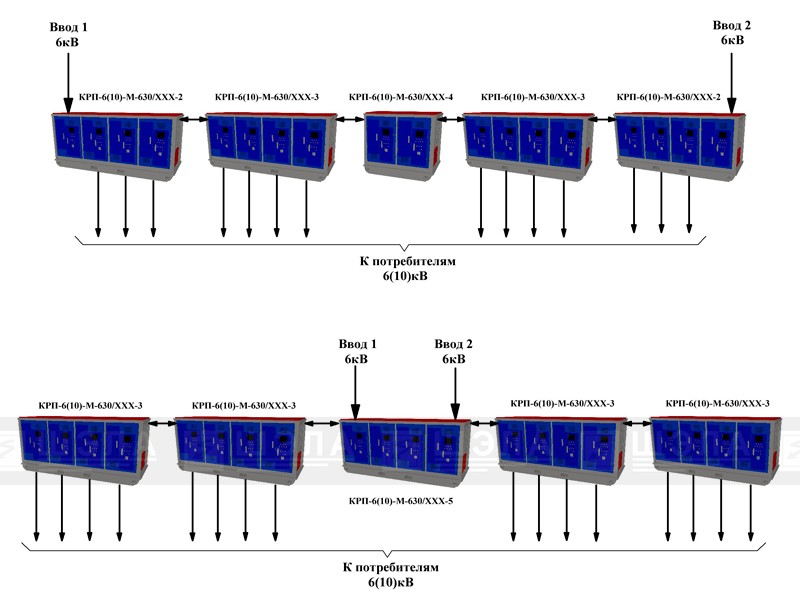

Как видно из схемы и компоновки малогабаритной КРП,  имеется возможность наращивания схемы всего распределительного пункта, путем присоединения дополнительных модулей. Соединение между собой будет производиться кабелем.

Таким образом, применяя модули КРП имеется возможность очень оперативно подать напряжение на любой из горизонтов или любую точку карьера, без капитального строительства стационарной распределительной подстанции, так как модуль КРП является оборудованием полной заводской готовности, его необходимо только доставить на место монтажа и выполнить заземление с подключением кабелей. Произвести настройку релейной защиты и автоматики.

Можно рассматривать такие КРП, как передвижной распределительный пункт при ликвидации аварийных ситуаций.

Компания ШЭЛА просит Вас высказать свои мнения, предложения и замечания по изготовлению подобных КРП-М-6(10)кВ, а также сообщить о необходимости  в производстве   такого рода подстанций.



Закрыть новость

Начато серийное производство малогабаритных модульных рудничных карьерных распределительный пунктов (подстанций) КРП-6(10)кВ- 630А
21 ноября, 2019

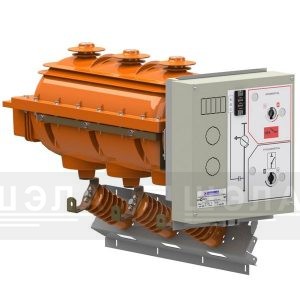

SL-12 производства  АО «ПО Элтехника»

Компания ШЭЛА, на базе элегазовых выключателей нагрузки SL-12 производства  АО «ПО Элтехника», запустила в серийное производство малогабаритных модульных рудничных карьерных распределительный пунктов (подстанций) типа КРП-М-6(10)кВ- 630А, предназначенных для приема и распределения электроэнергии на 3-4-5 ячеек отходящих фидеров, с возможностью ручного и дистанционного управления каждым из них.
Малые размеры, компактность, жесткость конструкции, наличие саней, позволяют оперативно производить доставку и монтаж КРП -6(10)кВ, как по карьеру, так и по подземному руднику.
По желанию Заказчика , подстанции могут изготавливаться на 3-4-5 ячеек. отходящих фидеров, с возможностью дальнейшего расширения количества отходящих фидеров, за счет присоединения дополнительного модуля на 3-4-5-7 ячеек.

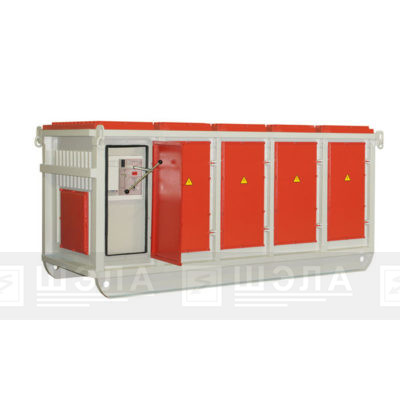

Передвижной малогабаритный модульный распределительный пункт КРП-М-6(10)кВ- 630А
