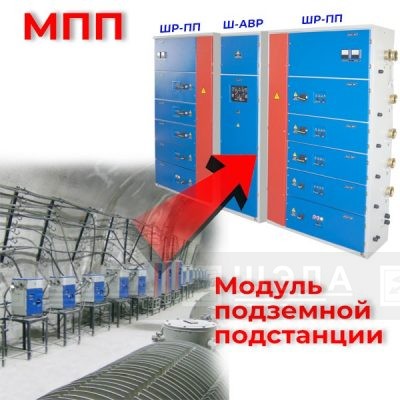

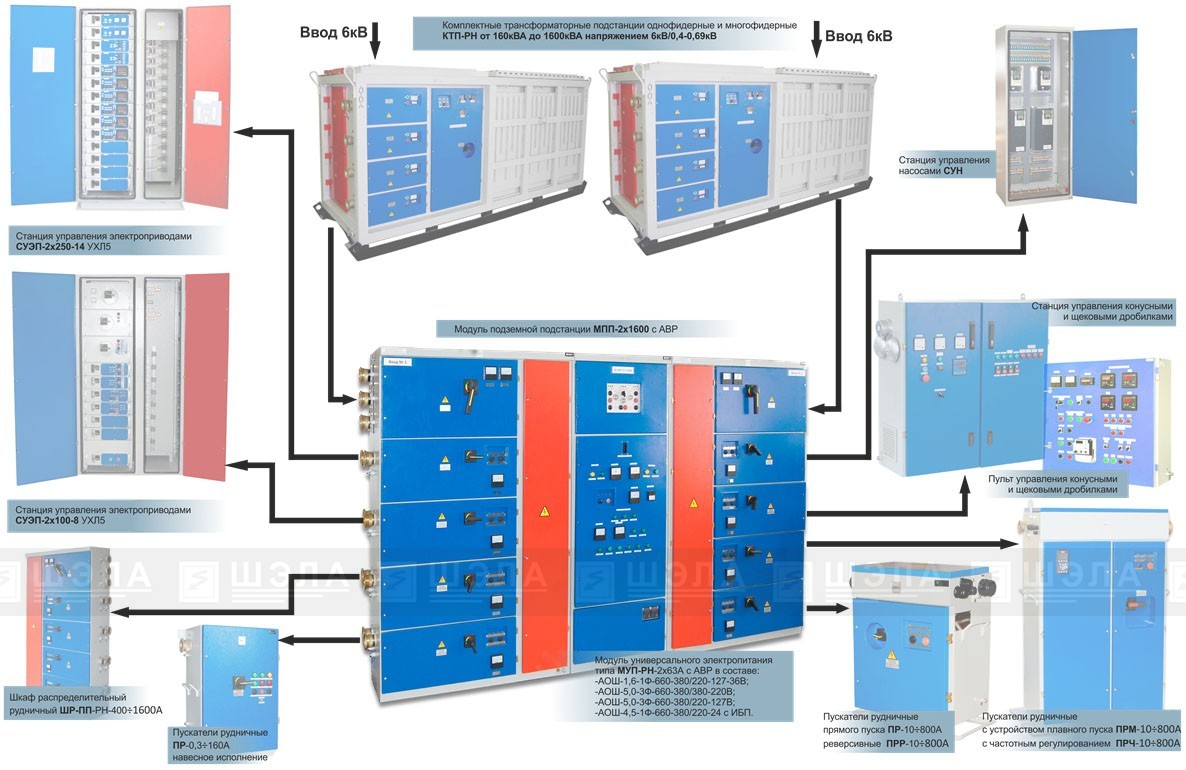

Модуль подземной подстанции МПП 160 … 1600А

НАЗНАЧЕНИЕ:

Модуль подземной подстанции типа МПП предназначен для приема и распределения электроэнергии, защиты отходящих линий и электрооборудования при перегрузках и коротких замыканиях в сетях с изолированной нейтралью, напряжением 380(660)В, переменного тока частотой 50 (60) Гц.

Исполнение — РН1;
Степень защиты – IP54.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

1. Модуль подземной подстанции МПП состоит из:
   вводные отсеки с автоматическим вводом резерва (АВР) на токи 630…1600А (АВР — метод защиты, предназначенный для бесперебойной работы сети электроснабжения. Реализован с помощью автоматического подключения к сети других источников электропитания в случае аварии основного источника электроснабжения);
2. отсеки отходящих фидеров на токи 63…630А;
3. модуль универсального питания МУП (предназначен для питания вспомогательных потребителей), в составе:

• отсек трёхфазного силового трансформатора мощностью 5кВА, выходным напряжением 36В (местное и ремонтное освещение);
• отсек трёхфазного силового трансформатора мощностью 5кВА, выходным напряжением 127-220В (розетки для подключения электроинструмента);
• отсек трёхфазного силового трансформатора мощностью 5кВА, напряжением 0,69-0,4/0,69-0,4кВ (для подключения вспомогательного электрооборудования, тельферов, насосов и т.п.).

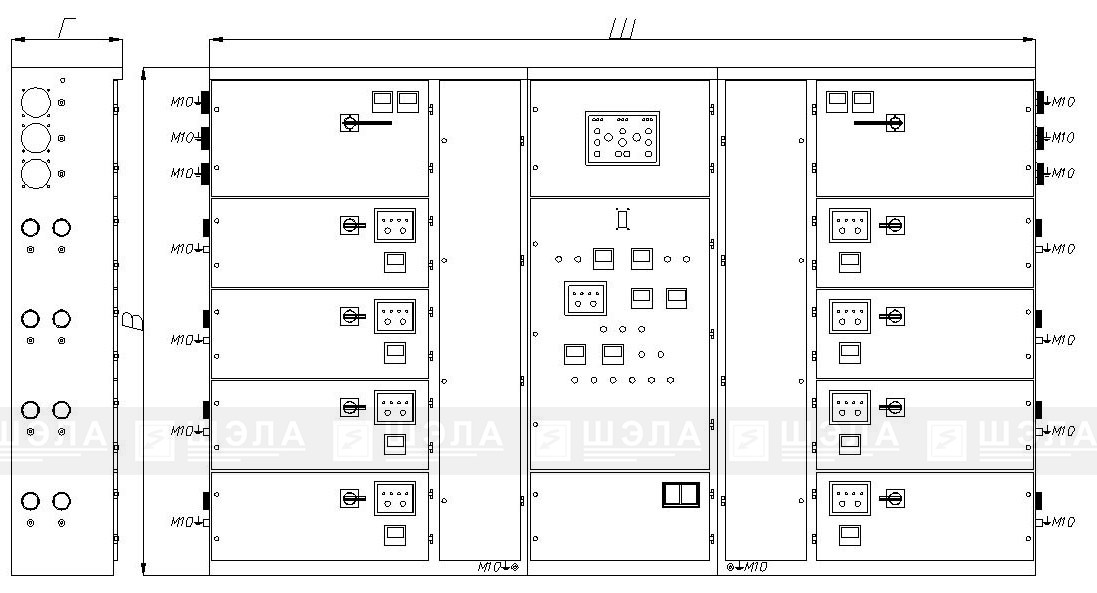

УСТАНОВОЧНЫЕ ГАБАРИТЫ (ПРИМЕР):

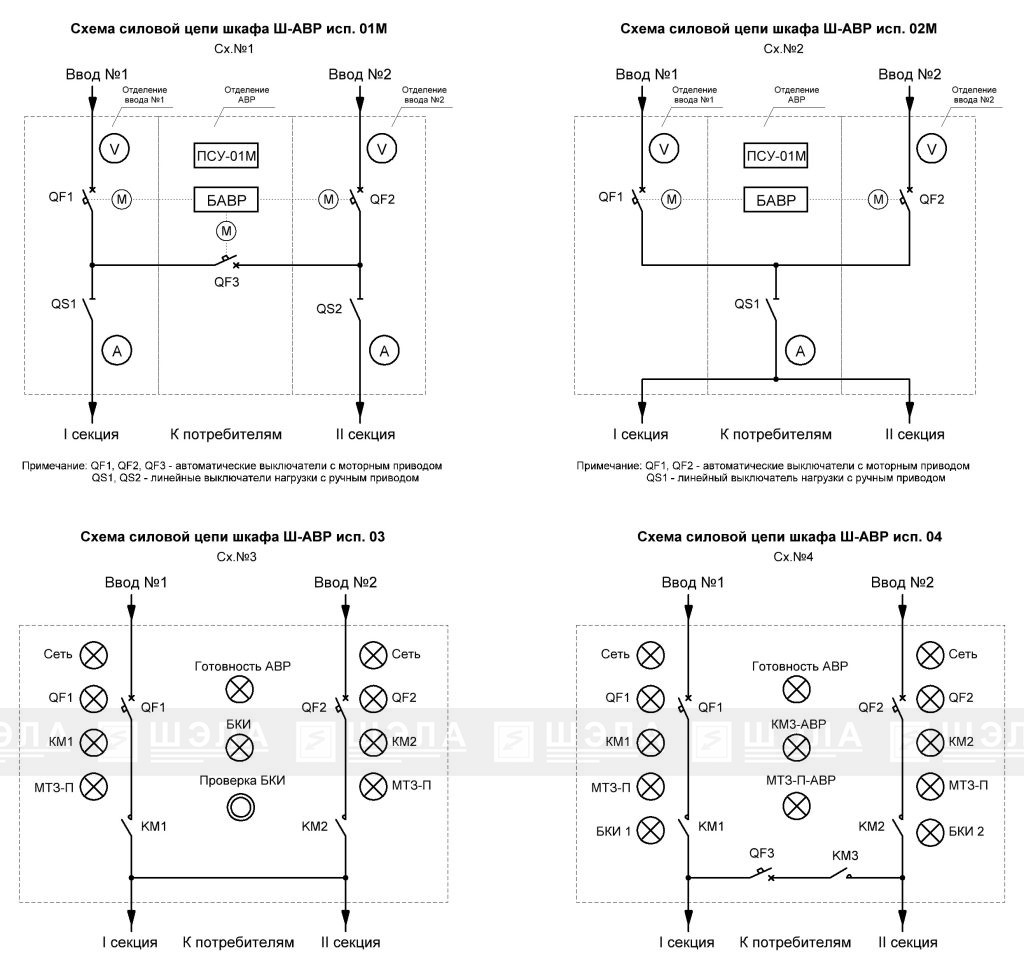

СХЕМА ВКЛЮЧЕНИЯ МПП-РН-2-1600-1-УХЛ5 (ПРИМЕР):

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Номинальное напряжение, В 380, 660
• Номинальный ток, А 160, 250, 400, 630, 1000, 1600
• Сеть трехфазного переменного тока частотой, Гц 50-60
• Количество вводов, шт. 2
• Количество отходящих фидеров, шт согласно опросному листу
• Номинальный ток автоматических выключателей отходящих фидеров, А согласно опросному листу
• Количество трансформаторов МУП, шт 3
• Мощность трансформаторов МУП, кВА согласно опросному листу
• Выходное напряжение трансформаторов МУП, В согласно опросному листу
• Степень защиты IР54
• Климатическое исполнение УХЛ5

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:

• Ручное управление каждым отходящим фидером в отдельности;
• Защита от токов КЗ и перегрузки (электронный расцепитель);
• Защита от неполнофазного режима;
• Электроблокировка, предотвращающая включение отходящего автоматического выключателя при срабатывании МТЗ;
• Электроблокировка, предотвращающая включение выключателя при сопротивлении изоляции в сети ниже допустимого < 30 кОм (БКИ)
• Световая сигнализация режимов работы;
• Устройство автоматического включения резервного питания на вводах.

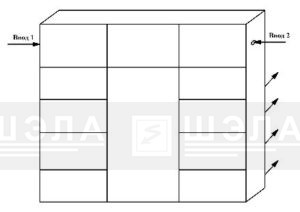

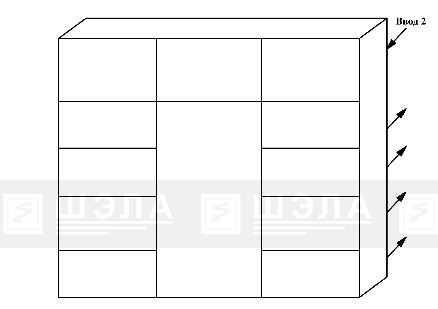

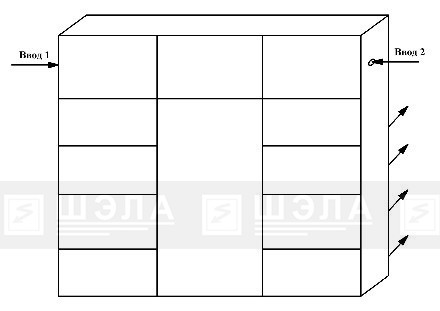

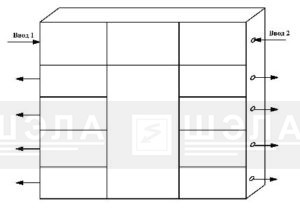

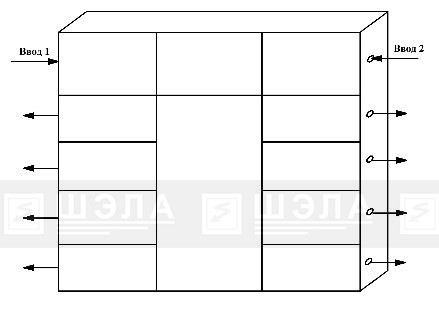

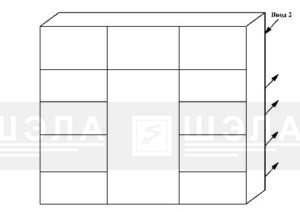

Схемы возможных вариантов расположения кабельных вводов представлены в таблице:

Номер схемы	Расположение кабельных вводов	Описание
1		Вводные — сбоку   Отходящие — сбоку
2		Вводные — сбоку   Отходящие — сзади
3		Вводные — сзади   Отходящие — сзади

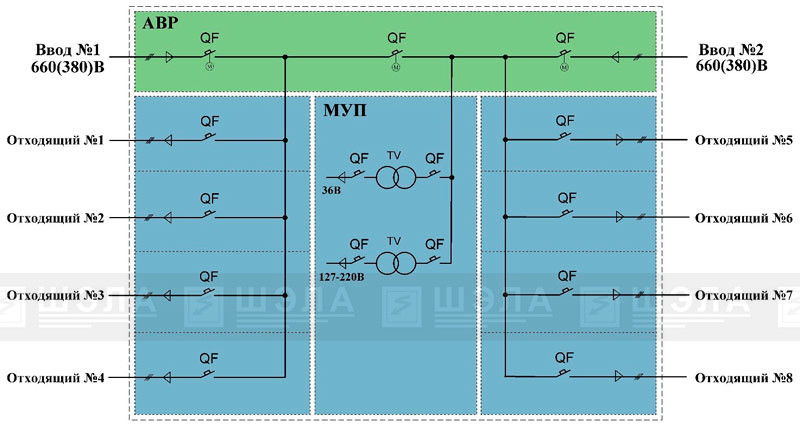

СХЕМА ОДНОЛИНЕЙНАЯ (ПРИМЕР):

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

КОНФИГУРАТОР:
