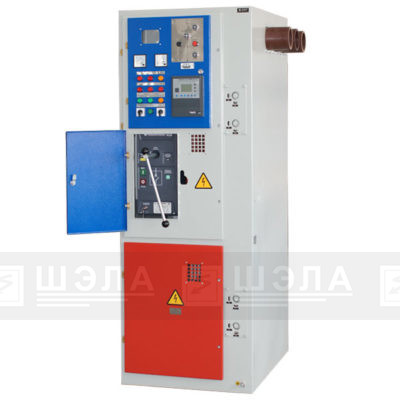

Камеры сборные одностороннего обслуживания КСО-216

НАЗНАЧЕНИЕ:

Камеры сборные одностороннего обслуживания КСО-216, предназначены для работы в составе распределительных устройств или подстанций, в сетях трехфазного переменного тока частотой 50/60 Гц, напряжением 6 кВ или 10 кВ, с изолированной нейтралью.
Степень защиты IР44.
Продукция сертифицирован.



ОСОБЕННОСТИ КОНСТРУКЦИИ

В камере КСО-216 применяются воздушные разъединители типа РВЗ-10/630 и вакуумный выключатель продольного расположения типа VL-12, ограничитель перенапряжения ОПН-РТ\TEL, реле защиты типа Sepam, Сириус, УЗА.



ГАБАРИТНЫЕ РАЗМЕРЫ:

Габариты КСО-216 с ВВ и элегазовым ВН, мм
В Ш Г
2100 750 1010

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Номинальное напряжение, кВ 6, 10
  • Номинальная частота, Гц50/60
  • Номинальный ток главных цепей, А630, 1000
  • Номинальный ток отключения вакуумного выключателя, кА20
  • Номинальные параметры сквозных токов короткого замыкания:
  • — ток электродинамической стойкости, кА51
  • — ток термической стойкости, кА20
  • — время протекания тока короткого замыкания, с3
  • Время протекания тока термической стойкости:
  • — для главных ножей, с3
  • — для заземляющих ножей, с1
  • Номинальное напряжение вспомогательных цепей, В:
  • — оперативное напряжение220
  • — трансформатор напряжения100
  • Сопротивление изоляции вспомогательных цепей (не менее), мОм10
  • Степень защиты по ГОСТ 14254:IP44

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ, ГЛАВНЫХ ЦЕПЕЙ

№ схемы Назначение Схема Элементы главной цепи
1 Ввод  Ввод QS – разъединитель РВЗ — 10/630;
Q – выключатель вакуумный  VL12;
TA1-TA3 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН — 6 (10);
QSG – заземлитель ЗР — 10/630
1.1 Ввод  Ввод Q1 – трехпозиционный выключатель нагрузки и разъединитель с элегазовой изоляцией серии SL;
Q2 – выключатель вакуумный  VL12;
TA1,TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV – ограничители перенапряжений ОПН — 6 (10)
2 Ввод  Ввод QS – разъединитель РВЗ — 10/630;
Q – выключатель вакуумный  VL12;
TA1,TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН — 6 (10);
QSG – заземлитель ЗР — 10/630
2.1 Ввод  Ввод - ШЭЛА QS1, QS2 – разъединитель РВЗ — 10/630;
Q – выключатель вакуумный  VL12;
TA1,TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН — 6 (10)
3 Отходящая линия  Отходящая линия - ШЭЛА QS – разъединитель РВЗ — 10/630;
Q – выключатель вакуумный  VL12;
TA1-TA3 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН — 6 (10)
TAN1, TAN2 — трансформатор тока нулевой последовательности ТЗЛК — 0,66;
QSG – заземлитель ЗР — 10/630
3.1 Отходящая линия  Отходящая линия - ШЭЛА QS – разъединитель РВЗ — 10/630;
Q – выключатель вакуумный  VL12;
TA1, TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН — 6 (10);
TAN1, TAN2 — трансформатор тока нулевой последовательности ТЗЛК — 0,66;
QSG – заземлитель ЗР — 10/630
4 Отходящая линия  Отходящая линия - ШЭЛА QS1, QS2 – разъединитель РВЗ — 10/630;
Q – выключатель вакуумный  VL12;
TA1-TA3 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН — 6 (10);
TAN1, TAN2 — трансформатор тока нулевой последовательности ТЗЛК — 0,66
4.1 Отходящая линия  Отходящая линия - ШЭЛА QS1, QS2 – разъединитель РВЗ — 10/630;
Q – выключатель вакуумный  VL12;
TA1,TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН 6 (10);
TAN1, TAN2 — трансформатор тока нулевой последовательности ТЗЛК — 0,66
5 Секционный выключатель  Секционный выключатель - ШЭЛА QS – разъединитель РВЗ — 10/630;
Q – выключатель вакуумный  VL12;
TA1-TA3 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН — 6 (10);
QSG – заземлитель ЗР — 10/630
5.1 Секционный выключатель  Секционный выключатель - ШЭЛА QS – разъединитель РВЗ — 10/630;
Q – выключатель вакуумный  VL12;
TA1, TA2 – трансформатор тока  ТОЛ-10;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН — 6 (10);
QSG – заземлитель ЗР — 10/630
6 Секционный выключатель  Секционный выключатель - ШЭЛА QSG – заземлитель ЗР — 10/630;
QS – разъединитель РВЗ — 10/630;
HU1, HU2 – устройство индикации наличия напряжения;
7 Трансформатор напряжения  Трансформатор напряжения - ШЭЛА QSG – заземлитель ЗР — 10/630;
QS – разъединитель РВЗ — 10/630;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН- 6 (10);
TV – трансформатор 3 Х ЗНОЛП 6/100
8 Трансформатор напряжения  Трансформатор напряжения - ШЭЛА QS – разъединитель РВЗ — 10/630;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН- 6 (10);
TV – трансформатор 3 Х ЗНОЛП 6/100
9 ТСН  ТСН - ШЭЛА QS – разъединитель РВЗ — 10/630;
HU – устройство индикации наличия напряжения;
FU – предохранители  ПТ6 (10);
TV – трансформатор собственных нужд;
QSG – заземлитель ЗР — 10/630
10 ТН+ТСН  ТН+ТСН - ШЭЛА QSG – заземлитель ЗР — 10/630;
QS – разъединитель РВЗ — 10/630;
HU – устройство индикации наличия напряжения;
FV –  ограничители перенапряжений ОПН- 6 (10);
TV1 – трансформатор 3 Х ЗНОЛП 6/100;
TV2 – трансформатор собственных нужд
11 Заземлитель сборных шин  Заземлитель сборных шин - ШЭЛА QSG – заземлитель ЗР — 10/630
12 Шинный мост  Шинный мост - ШЭЛА

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ:

Структура условного обозначения КСО-216

Пример записи структуры условного обозначения при формировании заказа:

КСО — 216 — 4 — 10 – 630/600 — У3.  Камера сборная одностороннего обслуживания КСО216, номер схемы главных цепей 4, номинальное напряжение 10 кВ, номинальный ток главных цепей: 630 А, номинальный ток трансформатора тока 600 А,   категория размещения и климатического исполнения У3.

Новости

Камеры одностороннего обслуживания типа КСО-216, КСО-217 для карьерных распределительных пунктов
Январь 22, 2018

Компанией ШЭЛА в настоящее время, специально для блок — модульных карьерных распределительных пунктов КРП, разработаны и серийно производится камеры одностороннего обслуживания типа КСО-216 и КСО-217.

КСО-216, ксо216, ксо 216
КСО-216
КСО-217

Отличительной особенностью данных камер, является их малые габариты, что позволяет размещать их в блок — контейнерах стандартных размеров с коридором обслуживания.

Отличие камер КСО-216 и КСО-217 заключается в следующем:

— в камере КСО-216 применяются воздушные разъединители ШР и ЛР типа РВЗ-10/630 и вакуумный выключатель продольного расположения типа VL-12-10/630 производства ПО «Элтехника»;

— в камере КСО-217 применяются элегазовые  выключатели нагрузки ШР и ЛР типа SL12 , а также вакуумный выключатель VL-1210/630 производства ПО «Элтехника»;

Применение современных микропроцессорных устройств, позволяет выполнить все необходимые виды защит на стороне ВН, а так же на стороне НН.
